Допустимі радіуси вигину кабелю

На поворотах трас кабель не повинен згинатися більше допустимих норм.
Кратність радіуса внутрішньої кривої вигину кабелю R по відношенню до зовнішнього діаметру кабелю d повинна бути:
для кабелів з паперовою ізоляцією напругою 1-10 кВ в алюмінієвій оболонці не менше 25 діаметрів кабелю, в свинцевою не менше 15;
для кабелів з пластмасовою ізоляцією напругою до1 кВ броньованих без оболонки ие менше 10 діаметрів кабелю, неброньованих в пластмасовій оболонці не менше 6 діаметрів.
Наприклад, кабель з паперовою ізоляцією, в алюмінієвій оболонці, броньований двома сталевими стрічками, із захисним покривом має зовнішній діаметр 60 мм. Допустимий радіус вигину повинен бути 60X25 = 1500 мм, т. Е. R = 1500 мм. Якщо R буде менше допустимого, на алюмінієвій оболонці утворюються гофри, і паперова ізоляція почне рватися.
Кратність радіуса внутрішньої кривої вигину жили по відношенню до діаметру жили для кабелів напругою 1-10 кВ з паперовою і пластмасовою ізоляцією повинен бути не менше 10 діаметрів жили.
Якщо жили секторні, діаметр жили визначається по висоті сектора.
При монтажі кінцевих заправлень всіх типів на кабельних лініях напругою 1-10 кВ жили повинні оброблятися з такою довжиною, щоб була можливість перестановки жив всіх фаз під час експлуатації. Через збільшення довжин жив вони повинні мати вигин. Ділянки, що мають вигин, повинні розташовуватися вище корпусу закладення:
для епоксидних заделок вище горизонтальної поверхні «дзеркала» епоксидного корпусу на 100 мм;
для кінцевих заправлень з бітумною мастикою вище краю втулок на 100 мм;
для кінцевих заправлень зі стрічок вище підмотки у корінця муфт на 150 мм.

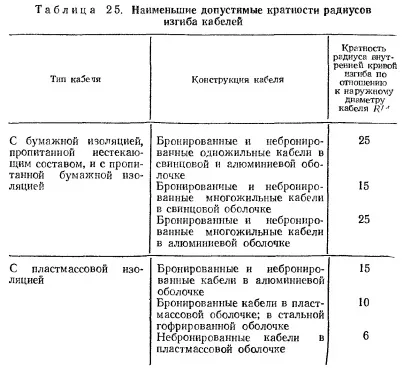

У табл. 2.5 наведені найменші радіуси кривої вигину кабелів по відношенню до їх зовнішнім діаметрам. Відношення R до d наведено на рис. 2.2.
