Донні водоспуски, так само як і паводкові водоскиди, найбільш відповідальні гідротехнічні споруди рибоводних ставків. Вони служать для регулювання горизонтів води і повного спорожнення ставків. Принципова конструктивна схема їх однакова для всіх ставків. Донний водоспуск складається з вхідного оголовка, вежі, водопроводящей труби, вихідного оголовка і службового містка.

Донний водоспуск для нерестових ставків (з трубою діаметром 20-30 см) зображений на малюнку 23, а для вирощувальних, зимувальних і маткових

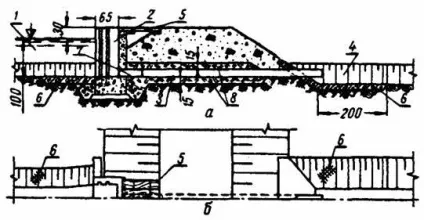

Мал. 23 Донний водоспуск нерестових ставків на натиск 1 м:
а - продельной розріз; б - план; 1 - вхідна частина; 2 - вежа; 3 - водопровідна труба; 4 - вихідна частина; 5 - службовий місток; 6 - кріплення грунтоцемент або залізобетонними плитами; 7 - металевий патрубок; 8 - суглинок

ставків (з трубою діаметром 30-40 см) - на малюнку 24.

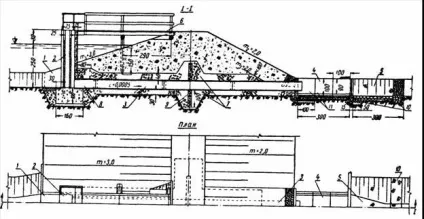

Мал. 24 Донний водоспуск вирощувальних, зимувальних, маткових і інших пітомних ставків на напори 1,5-2,0 м: 1 - вхідний оголовок; 2 - залізобетонна вежа; 3 - водопровідна труба; 4 - водобійного колодязь; 5 - рісберми; 6 - службовий місток; 7 - щільно утрамбований суглинок; 8 - металевий патрубок; 9 - залізобетонна діафрагма; 10 - кам'яне накидання; 11 - залізобетонні блоки.

На малюнку 25 представлений донний водоспуск для руслових, головних і нагульних ставків (з трубою діаметром 50-70 см і більше).

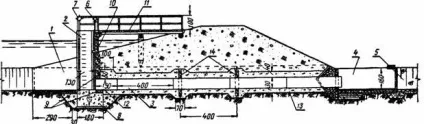

Мал. 25 Донний водоспуск нагульних ставків на напори до - 5 м: 1 - вхідний оголовок; 2 - вежа; 3 - водопровідна труба; 4 - водобійного колодязь; 5 - рісберми; 6 - гвинтовий підйомник; 7 - дерев'яний воріт для підйому шандор н решіток; 8 - бетон; 9 - штрабной бетон; 10 - залізобетон; 11 - службовий місток; 12 - металевий патрубок; 13 - суглинок або бетонна підготовка, 14 - залізобетонні діафрагми.

Діаметр водопроводящей труби донного водоспуску визначають гідравлічним розрахунком і приймають в залежності від площі ставків і заданого терміну спуску їх з урахуванням безперешкодного проходу риби через трубу. Для орієнтовних розрахунків пропускної здатності донних водоспуски в таблиці 21 наведені гідравлічні характеристики круглих труб. При постійному припливі води в ставки діаметр труб розраховують з урахуванням припливу.

Донні водоспуски при напорі 1-2,5 м зазвичай влаштовують з бетону, монолітного і збірного залізобетону, при напорі 3-6 м - з монолітного та збірного залізобетону. Вежу водоспуску встановлюють на пальовій підставі (при слабких грунтах) або на підготовці з бетону М75 або глінобетона (при щільних грунтах).

Вежа донного водоспуску, наведена на малюнку 24, складається з вертикальної тристінною бетонної або залізобетонної коробки, встановленої на бетонному фундаменті в нижній третині мокрого укосу.

В задню стінку вежі на рівні порога закладають металевий патрубок водопроводящей труби; в бічні стінки врівень з внутрішньою їх поверхнею встановлюють на анкерах швелери, що утворюють два ряди пазів для шандор і решіток. Нижні кінці швелерів на 0,3-0,4 м закладають у фундамент, а верхні пов'язують поперечної розпіркою з уголкового заліза, привареного до них з зовнішнього боку.

Поріг вежі між пазами роблять з швелера, утопленого в бетон врівень з підлогою. Кінці швелера порога приварюють до пазовим швелерів.

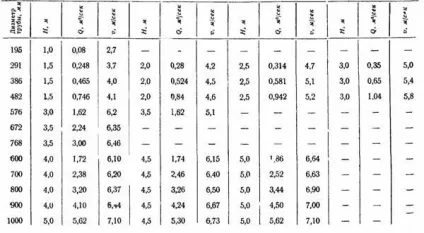

Гідравлічні характеристики круглих труб для різних діаметрів і напорів

Відкрита передня частина башти, звернена до ставка, перекривається Шандор. У першому ряду пазів встановлюють решітку.

Бетонні стіни башти при незначній їх висоті (2-3 м) роблять по всій висоті однакової товщини (25-30 см). а при більшій висоті - уступами, збільшуючи товщину до основи.

Стінки залізобетонної вежі роблять товщиною 15-20 см з деяким потовщенням до основи її.

Ширина коробки вежі змінюється в залежності від діаметра труби, довжина її майже в усіх випадках однакова (табл. 22).

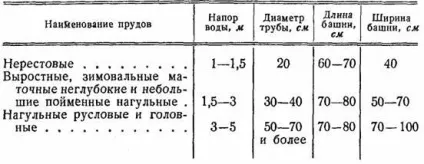

Внутрішні розміри вежі

Водопровідну трубу донного водоспуску (металеву, асбестоцементную або залізобетонну) укладають в котлован на підготовку з бетону М75 шаром 15-20 см або з м'ятою глини. У протифільтраційних цілях через 3-4 м по довжині труби роблять залізобетонні або глиняні діафрагми, а навколо труби укладають щільно утрамбовану пом'ятий глину шаром 40-70 см.

Перед укладанням дуже корисно трубу два рази змастити гарячим бітумом і обсипати дрібним глинистим піском. Це забезпечує хорошу пару навколишнього грунту з трубою і оберігає від поздовжньої фільтрації уздовж стінок труби.

Один кінець водопроводящей труби (патрубок) закладають в задню стінку вежі, а інший - в стінку вихідного оголовка. В сторону вихідного оголовка трубі надають ухил i = 0,003-0,005. Товщина шару насипу над шаром м'ятою глини над трубою повинна бути не менше товщини промерзає шару в даному районі (від 1 до 1,5 м). У передній частині, у вежі, навколо труби укладають глинобетон.

Вхідна частина донного водоспуску (вхідний оголовок) складається з двох пірнаючих підпірних стінок, що примикають до бічних стінок башти. Висота стінок від 0,5 до 1,5 м у вежі і від 0,2 до 1 м в кінці, в залежності від сполучення їх з укосами насипу і каналу. Укоси і дно каналу на довжині 1,5-2,5 м, а також укіс насипу за стінками кріплять одиночній бруківці або залізобетонними плитами.

Вихідну частину водоспуску (вихідний оголовок) влаштовують у вигляді бетонного водобойного колодязя шириною по дну 1-2 м і довжиною 2-3 м. Відвідний канал за водобійного колодязем (рісберму) на ділянці 2-5 м кріплять каменем або бетонними плитами.
