Димохід в лазні через стіну як і вивести з лазні трубу, установка, монтаж банної труби від печі

Без такого опалювального приладу як піч неможливо уявити функціонування парної. Будь-якому твердопаливного агрегату потрібно висновок продуктів горіння, що необхідно облаштовувати на етапі зведення будівлі. Зовнішні канали димовідведення можна влаштувати самостійно, але для цього потрібно знати, як побудувати димохід в бані через стіну своїми руками.

Якими бувають димоходи

Робота з облаштування димовиводящей конструкції відрізняються складністю і тому багато власників банних будівель воліють звертатися за послугами до фахівців, які мають досвід виконання такої роботи.

Правда, з завданням як вивести трубу з лазні через стіну можна впоратися і самому. Це стало можливим, завдяки появі в продажу сучасних металевих модульних систем, вироблених з нержавійки.

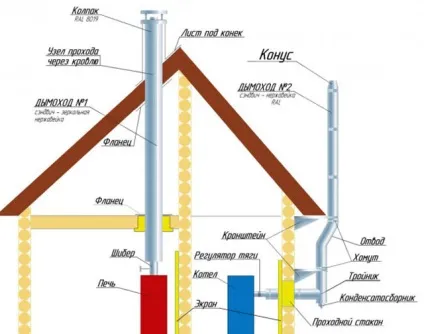

Виходячи з місця виходу труби на вулицю, існує два типи димоходів:

• внутрішня конструкція;
• зовнішня система.

Вибір способу влаштування димаря залежить від місця розташування, опалювального агрегату в лазні. Там, де необхідно вивести трубу крізь стіну, піч повинна перебувати близько від неї. При установці нагрівального приладу в центрі кімнати простіше виконати прохід через покрівлю.

Внутрішній варіант димоотведенія

В даному випадку відходи горіння проходять через димохід, прокладений всередині банної споруди і виведений за межі будівлі через покрівлю. Така конструктивна особливість дозволяє використовувати паливо з максимальним ККД, оскільки труба віддає теплову енергію по всій своїй протяжності і тим самим обігріває приміщення.

При монтажі внутрішньої конструкції найбільша проблема пов'язана виведенням димоходу через дах і інші перешкоди. Щоб труба виявилася на вулиці, необхідно зробити отвори в покрівлі і стельовому перекритті. Не так просто буде усунути зазори в місцях прилягання елементів димоходу до матеріалу даху, в результаті чого щілини стають причиною протікання.

Зовнішній тип димоходу

Відмінність між зовнішньою димовидаляючих конструкцією і внутрішньої полягає в технології її пристрою. Вона передбачає виведення труби печі для лазні через стіну.

При будівництві системи видалення продуктів горіння є єдина перешкода, тому зовнішній тип димоходу простіше виконати самостійно. Прохід труби в цьому випадку реалізувати легше, так як вона розташовується вертикально, і ймовірність виникнення протікання в цьому випадку зводиться до мінімуму.

Щоб установка димоходу в лазні через стіну не привела до великих втрат теплової енергії, частина труби, що знаходиться на вулиці, утеплюють термоізоляційним матеріалом.

Переваги зовнішнього розміщення

В недалекому минулому димоходи встановлювали усередині приміщень, оскільки при даному варіанті теплова енергія, що йде від печі, використовувалася по максимуму, але у цього варіанту димовидалення є істотні недоліки, які полягають в підвищеної пожежонебезпеки і громіздкість, якими відрізняється цегляна труба в лазні.

Димохід з зовнішнім розташуванням має ряд переваг:

1. Компактні розміри. Опалювальний прилад не займе багато місця в кімнаті і тому його можна встановити в будівлях, що мають невелику площу. Ця перевага особливо стосується димоходів, викладених з цегли, які мають великі розміри.
2. Протипожежна безпека. Зовнішнє розміщення димовиводящей конструкції в порівнянні з внутрішнім варіантом відрізняється меншою ймовірністю загоряння.
3. Простота монтажу. В процесі облаштування димаря потрібно зробити всього один прохід через перешкоду, яким є стіна. Виконати таку роботу можна самостійно. Що потрібно, так це знання, як зробити трубу в лазні через стіну своїми руками і тоді допомога професіоналів не знадобиться.
4. Оскільки основну частину зовнішньої конструкції прокладають з боку вулиці, то в холодну погоду ККД опалювального агрегату значно знижується, а споживання палива зростає. Крім цього велика різниця температури усередині будівлі і на вулиці є причиною утворення конденсату в трубі. Щоб позбутися від таких недоліків зовнішніх каналів димовідведення, роблять термоізоляцію або задіють особливу сендвіч-систему.

Банна труба через стіну не може розташовуватися вертикально. тому в процесі монтажу доводиться робити один-два повороти. Такий варіант конфігурації знижує величину тяги в димоході, перешкоджаючи нормальному функціонуванню печі. Щоб усунути подібні проблеми, для монтажу потрібно використовувати труби максимально допустимого діаметру.

Вимоги, що пред'являються до зовнішніх димовідводи

Від того, наскільки якісно проведена установка димохідної системи, залежить безпечне перебування людей в бані. Справа в тому, що згідно з інформацією МНС неякісне облаштування систем димовідведення є частою причиною отруєння чадним газом і загоряння будівель.

При спорудженні зовнішніх каналів необхідно враховувати наступні вимоги:

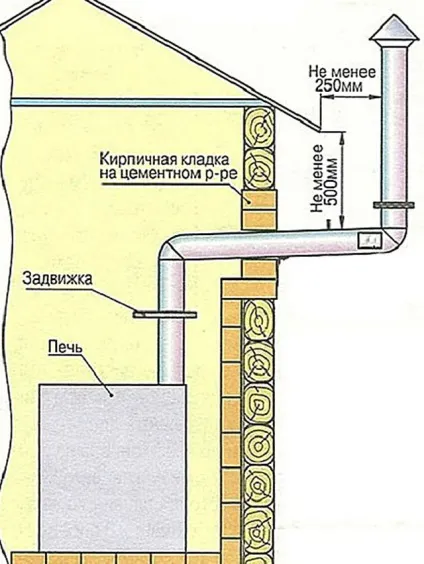

1. Висновок димоходів через стіну виконують на висоті від 100 до 150 сантиметрів і більше від рівня поверхні землі.
2. Вертикальний відрізок слід робити на відстані мінімум 150 сантиметрів від зовнішньої стіни і крайньої точки схилу покрівлі банної споруди.
3. Має бути дотримана проміжок між зовнішньою частиною труби конструкції і сусіднім будинком, рівний не менш 1,5 -3,0 метра.
4. Коли здійснюється монтаж димоходу в лазні через стіну, дозволяється робити не більше трьох поворотів. Правда, вертикальне розташування фахівці вважають більш ефективним.
5. Горизонтальні ділянки не вплинуть на силу тяги всередині труби за умови, що їх довжина не перевищує 100 сантиметрів.
6. Забороняється виводити канали через стіну в місці розташування балконів, вікон мансарди і верхнього поверху. Не можна прокладати димохідні труби в коридор і зашиті лоджії.
7. Місця проходження каналів через стіни обладнують із застосуванням вогнестійких матеріалів, ізолюючи їх спеціальними негорючими утеплювачами.
8. Усередині приміщень зони прокладки димоходу обшивають листами з металу, які захистять поверхні стін від перегріву і послідуючого горіння.
9. Не можна підключати до вступного патрубку нагрівального приладу сендвіч-трубу.
10. Для з'єднання застосовують одноконтурні елементи, вироблені з нержавіючої сталі.
11. Висота димоходу для твердопаливного агрегату не може бути менше 5 метрів.

монтажні роботи

До збірки зовнішнього типу димоходу приступають після завершення установки печі. Його монтувати легко - конструкції складаються з добірних компонентів. Чи не будуть потрібні ні особливі навички, ні спеціальні інструменти.

Інструкція, яка пояснює, як зробити димохід в бані через стіну:

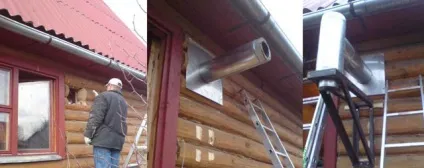

1. З'ясовують місця, де буде прокладений канал всередині будівлі і виведений димар в стіні. Для захисту внутрішньої поверхні стін лазні від нагрівання встановлюють металевий листовий екран. У місці проходу роблять отвір, за розміром перевищує діаметр труби.
2. Димохід в лазні через стіну з'єднують з вступним пічним патрубком за допомогою адаптера. Потім надягають відрізок труби з засувкою (шибером).
3. Ділянки конструкції з'єднують металевими хомутами, обробляючи термостійким герметиком місця стику. Димохід доводять до точки проходження через стіну. Для розвороту труби і прокладки горизонтального відрізка задіють відводи на 45 і 90 градусів.

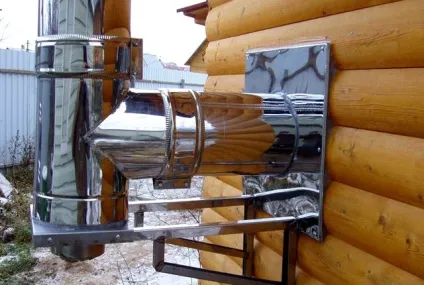

4. У місці просування конструкції через перешкоду поміщають вогнестійкий короб, виготовлений з листового металу або азбестоцементу. У вільний простір, що утворився між стінками короба і трубою, поміщають негорючий термоізолятор.

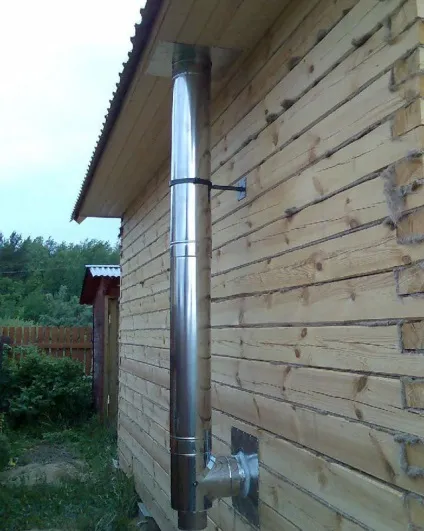

5. З боку вулиці монтують елемент системи димовидалення, що має трійник, в нижній частині якого знаходиться стакан для конденсату.

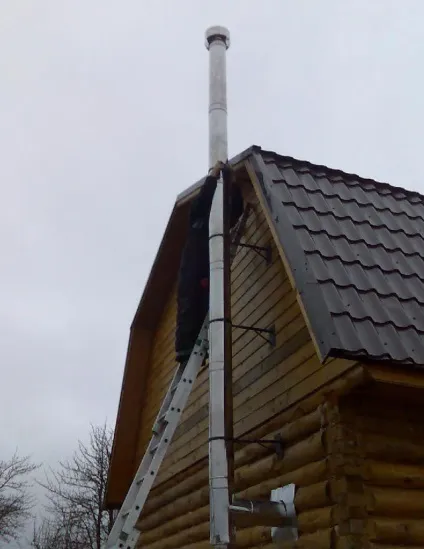

6. Трубу комплектують вертикальними сегментами до досягнення потрібної висоти. Для її кріплення використовують металеві кронштейни, фіксуючи їх з проміжком не менш метра (докладніше: "Як зробити димар для лазні - поетапне пристрій своїми руками").

Після завершення збирання потрібно розтопити піч. У разі, якщо дим буде швидко йти з топки, тоді робота успішно завершена.
