Димохід для газового котла установка і вимоги, будівельний портал

Продумана конструкція димоходу для газового котла і його грамотний монтаж - важлива складова ефективного опалення в приватному будинку. Тут неприпустимі помилки, інакше буде недостатня тяга, зростуть витрати, та й висновок назовні продуктів горіння буде неповним. Переробляти димохід важко і дорого, тому важливо врахувати всі поради фахівців, щоб мінімізувати витрати і підвищити ефективність котла.

Зміст:

Що важливо знати про спорудження димоходу до котла?

Всі різновиди систем опалення приватного сектора побудовані на спалюванні різних видів палива при споживанні певної кількості кисню і відведення назовні шкідливих продуктів згоряння. Основні засоби опалення:

Всі вони мають щось спільне - димохід для утилізації продуктів горіння, які не повинні надходити в житлове приміщення. Правильна установка димоходу на газовий котел гарантує:

• високий високу продуктивність котла або печі (рівень ККД);
• ефективність роботи опалювальної системи;
• безпеку всіх, хто живе в будинку;
• комфортний обігрів житла;
• експлуатація котла без проблем.

Основні типи димоходів

Від часу і місця установки системи опалення в чому залежить різновид димоходу. Якщо газовий котел ставлять в старому будинку, то доводиться знаходити варіант з найменшим руйнуванням стін і їх реконструкцією. Однак тут не обійтися без перфорації стінки, щоб вивести зовнішній димохід. У нових будинках система опалення планується під час загального проектування, тому котельня і внутрішній трубопровід як правило, вже запланований. Наприклад, на фото видно, як зробити димохід для газового котла, враховуючи проектування.

Є 2 варіанти установки димоходу для газового котла:

• зовнішній (виносної, приставних);
• внутрішній (вбудований).

Якщо його споруджують всередині будинку, то не обійтися без фундаменту або підстави для майбутнього димоходу і захисної шахти з цегляної кладки. Вона передбачає розділяють перекриття між поверхами, горищем і покрівлею. Самонесуча система для відведення продуктів згоряння більш доцільна і надійна, їй не страшні зовнішні впливи. Утеплення при такому типі димоходу мінімальне, а ефективність найбільша. Іноді є сенс пристроювати їх збоку стіни, біля якої повинен стояти котел всередині будинку.

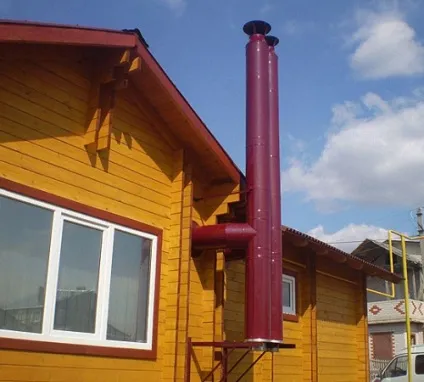

Виносної або зовнішній димохід вимагає грамотного кріплення і додаткового утеплення, так і конденсату в ньому утворюється більше, тому про цю ємності теж важливо подбати. Конструктивні елементи виносного модульного димаря:

• сегменти (частини або секції);
• з'єднувальний газохід (перехідник або патрубок);
• кронштейни для кріплення на стіну;
• ревізійний люк в нижній секції димоходу.

Аргументи на користь того, що димар краще зробити самостійно

Монтаж димоходу для газового котла можна доручити фахівцям, але деякі готові все зробити самостійно, особливо якщо є інструмент, а у господаря руки золоті.

Найпростіший варіант - використовувати готовий зовнішній димохід, тобто модульну конструкцію заводського виробництва і потім його грамотно утеплити. Іноді є сенс всі деталі виготовити самостійно, особливо коли є всі необхідні матеріали та інструменти для різання металу. Тоді зробити димохід для газового котла в приватному будинку самостійно обійдеться набагато дешевше.

Однак навіть якщо є бажання самостійно приєднати зовнішній димохід, то важливо враховувати кілька факторів:

• співвідношення діаметра димоходу до перетину патрубка газового котла, що перевіряють при покупці котла і димоходу;
• висота димоходу повинна бути більше верхньої точки даху - для забезпечення тяги при будь-якому напрямку вітру;
• виносної (зовнішній) димохід повинен бути утеплений зовні;
• труба димоходу по всій довжині повинна бути гладкою і круглої;
• внутрішня поверхня повинна бути захищена від конденсату і їдких речовин всередині, тобто, інертна до хімреактивів диму;
• матеріал внутрішньої поверхні димоходу повинен бути термостійкий, тобто витримувати в межах 150 - 250 ° С.

Проект, схеми і креслення

Грамотний проект будинку передбачає проект, де враховується система опалення і тип димоходу - внутрішній або виносної. До монтажу газового обладнання повинен бути зроблений розрахунок димоходу для газового котла:

Спочатку варто подивитися зразки і схеми готових проектів, але в кінцевому підсумку потрібно зробити власний креслення, де вказані точні розміри, з урахуванням конструктивних особливостей будинку. Дивіться приклади димоходів для газових котлів, фото:

Кожна система опалення розрахована на проектну потужність котла і тип палива. Котел комбінований або газовий - з цим важливо визначитися заздалегідь, оскільки є різниця в температурному режимі. Не менш важливо враховувати дотримання протипожежних заходів.

Параметри димоходу для газового котла зазвичай вказані в інструкції від виробника обладнання. Але не можна ігнорувати будівельні норми, щоб спорудою димоходу будовою не нанести шкоди. Якщо систему опалення з газовим котлом роблять після завершення будівництва приватного будинку, то найчастіше доводиться робити зовнішній димохід.

Увага: Фахівці рекомендують планувати для кожного котла, печі або каміна окремий димохід, щоб різниця температур і зворотна тяга не тягнули дим, газоподібні речовини і продукти неповного згоряння в суміжні кімнати.

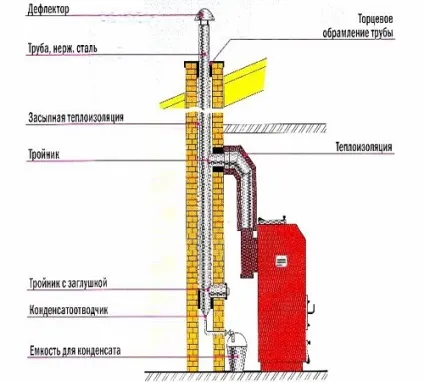

Пристрій димоходу для газового котла проектують на основі діючих норм і параметрів опалювального обладнання. Бажано, щоб газовий котел був встановлений в окремій котельні з вентиляцією, на нижньому поверсі, щоб забезпечити відведення чадного газу. Вся система опалення повинна бути надійною і герметичною.

Основні вимоги до димоходу:

• внутрішня поверхня з металу, захищеного від конденсату і їдких речовин, і з інших вогнестійких матеріалів;
• повна герметичність на всій протяжності;
• витримує вплив високих температур;
• забезпечує достатню тягу, щоб не допустити в будівлю продуктів згоряння;
• основна частина встановлена ​​вертикально, а поворотні і похилі частини займають невелику частину.
• діаметр витяжної труби повинен збігатися з перетином димоходу котла;
• повинен підніматися над верхньою точкою даху для забезпечення тяги в будь-яку погоду і запобігання підсмоктування повітря при бічному вітрі.

Діаметр димоходу для газового котла повинен бути достатнім для того, щоб забезпечити гарантовану тягу, а також ремонт і обслуговування, в разі необхідності. Не забувайте про конденсаті, який не випаровується, а накопичується, і необхідно його відводити. Всі ці параметри складно доля новачкові в будівельній справі, тому на етапі проектування бажано звертатися до фахівців.

Конструктивні особливості різних типів димоходу

Від матеріалу, з якого зроблений димохід для газового котла, залежить довговічною всієї системи опалення, а також і її ефективність і надійність в експлуатації. Зовсім недавно всі димоходи викладалися з вогнетривкої цегли або туди ще вставляли звичайні труби. Це не захищало його від утворення конденсату і нальоту сажі. З появою опалювального обладнання комбінованого типу та побутових газових котлів стали використовувати і нові матеріали.

Одним із затребуваних для димоходу матеріалів залишається труба з нержавійки з молібденом. Він вважається одним з найбільш ефективних для захисту від конденсату, оксидів і їдкого диму. Їх випускають в готовому вигляді, тобто оптимальної циліндричної форми. Це сприяє гарній тязі і швидкому проходженню диму та інших газоподібних речовин з мінімальним відкладенням твердого осаду і конденсату.

Увага: При монтажі димоходу стежте за тим, щоб в ньому було якомога менше дефектів, подряпин і улов на вигинах - там найбільше осідає сажі і нальоту, які важко видаляти, але це заважає роботі газового котла і знижує його ККД.

При виборі заготовок для димохідної труби важливе співвідношення перетину (ширини труби) і її висота (внутрішня протяжність труби). Всі ці параметри зазвичай вказані в інструкції до обладнання для опалення, і від дотримання рекомендацій залежить ефективність всієї системи обігріву в будинку. Оптимальна висота димоходу - близько 5 м, але цей показник коливається, в залежності від поверховості і конструктивних особливостей будинку.

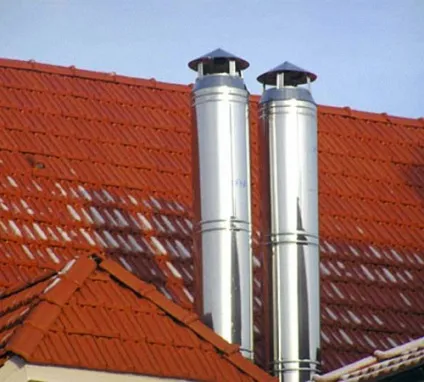

Хоча нержавіюча сталь з молібденом вважається найбільш підходящим для димоходів матеріалів, але сьогодні набирає популярності сендвіч-система. Це подвійна труба, а прошарок між ними - ізолююча базальтова вата. Це підходить для виносного димоходу, який не потрібно утеплювати зовні.

Поворотів димоходу (колін) в конструкції системи має бути мінімальна кількість, і у кожного передбачається спеціальний ревізійний люк - це необхідно для чищення каналу виводить дим системи.

Увага: Важливо передбачити ємність для конденсату, яку монтують нижче патрубка безпосередньо у газового котла. І пам'ятайте, що кожен камін, піч або котел повинен було забезпечений автономним димоходом. Загальний димохід в суміжних кімнатах сприяє зворотній тязі, тобто буде тягнути дим і чадний газ в житлове приміщення.

До недавнього часу використовували не тільки цегляну кладку і сталеві труби, але і оцинковані і азбестові труби. Але вони більше підходять для камінів дачних домоволодінь і невеликих будинків. Вони за багатьма параметрами поступаються сучасному обладнанню з нержавійки з молібденовим покриттям.

Полімерний матеріал ФУРАНФЛЕКС (FuranFlex), з якого роблять вкладиші для димоходів та встановлення систем димовідведення, відповідає всім технічним вимогам. Він нагадує вогнестійку пластмасу з армуванням, яка не руйнується від впливу кислотних випарів диму і конденсату.

Оцинковані труби менш довговічні, ніж зі спеціальним покриттям, але можуть успішно експлуатуватися до 5 років. На той час можна буде знайти їм гідну і більш якісну заміну.

Азбестоцементні труби теж широко використовувалися в спорудженні димоходів. До сих пір вони затребувані для лазні або російської печі. Ці труби вбирають конденсат, але вони недостатньо герметичні на стиках, а при перегріванні розколюються з ефектом зразок вибуху.

Основним недоліком цегляного димоходу залишається поступове руйнування від конденсату. У сучасних системах опалення вони використовуються як шахти для металевих димоходів. Нержавіючі труби всередині цегляного газоходу герметичні і стійкі до високої температури, навіть коли котел працює на повну потужність.

Димохід для газового котла своїми руками: монтаж

Якщо опалювальне обладнання закуплено, місце для котла приготовлено, є проект або схема, інструкція про те, як правильно зробити димар для газового котла є в документації до котла. Але важливо все робити поетапно:

1. Зібрати деталі димоходу, щоб переконатися в комплектності труби.

2. Приєднати димар до газового котла.

3. Зафіксувати деталей конструкції.

4. Перевірити на герметичність всі з'єднання і завершити ізоляцією стиків.

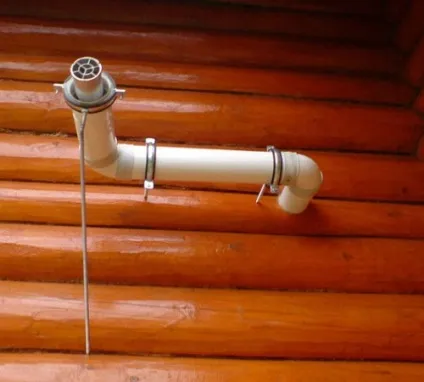

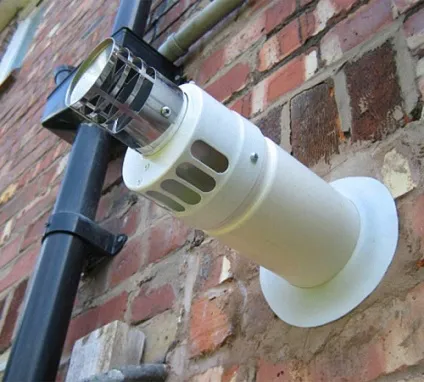

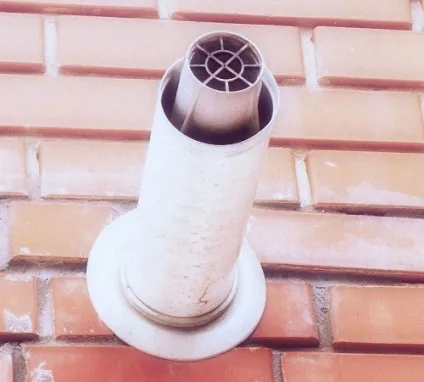

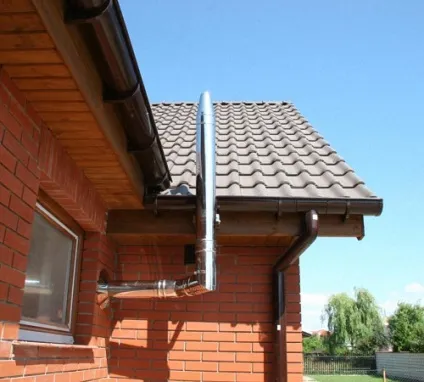

Якщо потрібно встановити виносної (зовнішній) димохід для газового котла, то його виводять через стіну, іноді використовують готове вентиляційний отвір і вікно. У глухій стіні потрібно зробити отвір потрібно діаметра, куди вільно виходить труба плюс ізоляційний матеріал.

Порада: Не поспішайте робити отвір, поки не переконаєтеся в точності розрахунків і відповідно розмітки кресленнями. Отвір в стіні повинно бути акуратним і щадним для загальної конструкції стіни.

У готове отвір виводять одну секцію труби димоходу, відразу закріплюють і ізолюють. З боку вулиці послідовно нарощують ланки і перевіряють схилом. Далі труба кронштейнами кріпиться на стіну. При досягненні достатньої висоти на верхівку закріплюють Наконечний клапан, що захищає газохід від відсадків.

Подвійну трубу бажано обробити шаром складу, що захищає від корозії. Одинарну трубу (без мінеральної вати між шарами димоходу) обов'язково додатково утеплюють. Кінцевий етап - підключення труби до патрубку газового котла і повна герметизація.

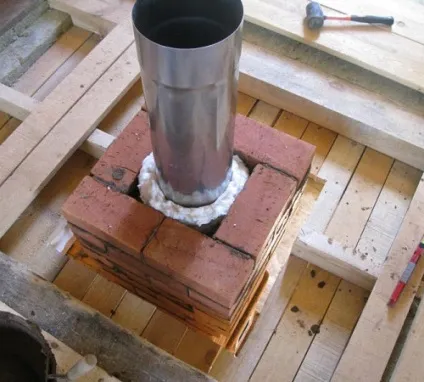

Увага: Монтаж димоходу газового котла через стелю і дах вважається більш трудомістким - доводиться робити кілька отворів строго один над одним, щоб труба стояла вертикально. Тому тим, хто не має будівельних навичок, такий монтаж робити самостійно не рекомендують. Робити такі отвори краще фахівцям, і тільки після завершення чорнових робіт можна починати збірку димоходу.

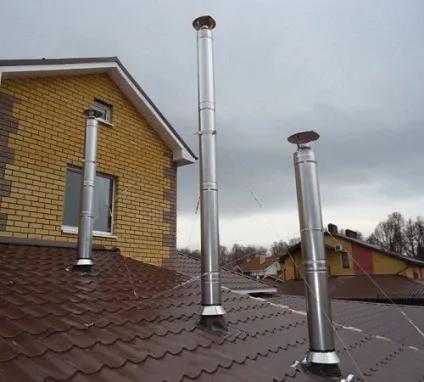

Димохід повинен підніматися над коником даху мінімум на 25-30 см. Всі місця, де труба проходить через дах, важливо грамотно ізолювати, відповідно до матеріалу покрівлі. Зазвичай використовують мінеральну вату і покрівельні накладки для димоходу.

Базальтової ватою також утеплюють внесений димохід, щоб труба прогрівається швидше, для повноцінної тяги, а конденсату утворювалося якнайменше.
