Димохід через дах

Місце для труби і її висота

Перед тим як провести трубу через покрівлю, необхідно зробити ряд розрахунків. Експерти в області покрівельних і пічних робіт одноголосно рекомендують встановлювати димар на відстані до півтора метрів від коника. Це обумовлено рядом нюансів:

При цьому не потрібно робити трубу високою, що гарантує низьке навантаження вітру на неї і відсутність в ній конденсату;
Взимку навколо труби, розташованої на відстані до 1,5 м від коника не буде накопичуватися багато снігових мас, що, в свою чергу, не стане причиною можливих протікань.

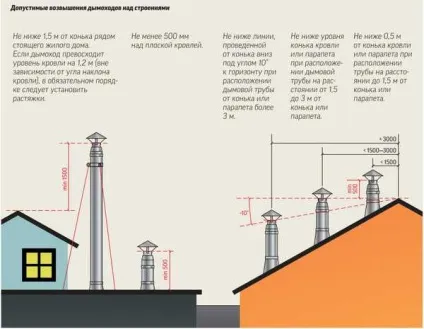

Вимоги СНиП регламентують, що при установці димоходу на відстані трьох метрів від коника, труба повинна закінчуватися на рівні коника. Якщо ж висновок здійснюється в більш ніж 3 метрах, то висота конструкції по відношенню до коника не повинна бути більше 10 градусів. Висота димоходу на плоских дахах коливається в діапазоні від 0,5 до 1 метра.

Під забороною для виведення димоходу через дах місця стиків скатів: коник і ендови. У цих місцях надзвичайно складно зробити якісні примикання і виключити можливості протікання покрівлі.

При плануванні місця не варто забувати про житлову мансарді, якщо така є під дахом. Якщо димохід буде знаходитися біля вікон, то це навряд чи обрадує мешканців кімнати.

При виведенні труби важливо враховувати її контакт з дерев'яними елементами кроквяної системи. Димохід повинен пройти між кроквами. Якщо це неможливо, то дерев'яні елементи необхідно розпиляти і фіксувати поперечними балками з посиленням додатковими дошками.

Прохід для димоходу

Варіант вузла, через який планується проводити димохід, залежить від матеріалу труби. Вона може бути виготовлена:

цегла;
Нержавіюча сталь;
Оцинкована сталь;
Кераміка.

Матеріал вибирається в співвідношенні з паливом, яким буде топитися піч або камін. Наприклад, якщо паливо дає дим високої температури, то використання металу заборонено. Метал сильно розігрівається і висока ймовірність пожежі через загоряння сусідніх елементів.

Форма проходу для труби залежить від форми димоходу. Вона може бути:

У вигляді квадрата;
У вигляді кола;
У вигляді прямокутника.

Щоб правильно вивести димар і зробити в покрівлі отвір потрібного розміру, важливо оцінити стійкість самої покрівлі і покрівельного пирога, якщо справа стосується утепленій даху, до вогню. Якщо є справа з легкозаймистими матеріалами, потрібно зробити зазор в 15-20 см.

облаштування примикань

Головним нюансом в питанні, як вивести димар через дах, є створення якісних примикань, які не дадуть протікання. Також від цього моменту залежать і питання теплозбереження будинку.

Питання якісного примикання виникає і при зверненні уваги на той факт, що більшість матеріалів покрівельного пирога є легкозаймистими і не повинні безпосередньо контактувати з трубою.

Розглянемо, як виводяться різні типи димоходів і організовується примикання в кожному конкретному випадку.

Класичний метод з фартухом

Даний принцип є стандартним і підходить практично для всіх типів труб і покрівельних матеріалів.

Плівкові матеріали підрізають у вигляді конверта і в розкритому стані кріпляться до кроквяної системи;
По периметру створеного проходу набивається суцільна обрешетка і стелиться додатковий шар гідроізоляції, який також підрізає конвертом;
Навколо створеного отвори залишається близько 10 см для закладу на вертикальні області труби;
Розмір отвору має на увазі, що навколо труби залишається 2-3 см для зручного виведення димоходу;
Далі, навколо димаря робиться фартух. Варіанти його різні для кожного конкретного випадку розглянемо їх нижче.

Винятком є гнучка черепиця, для якої спеціальний фартух не потрібно. Він виготовляється з гідроізоляційної плівки, яка просто приклеюється до стін димоходу. Після установки елемента для стоку води навколо труби монтується гнучка черепиця.

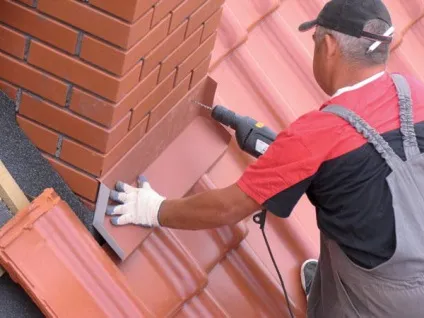

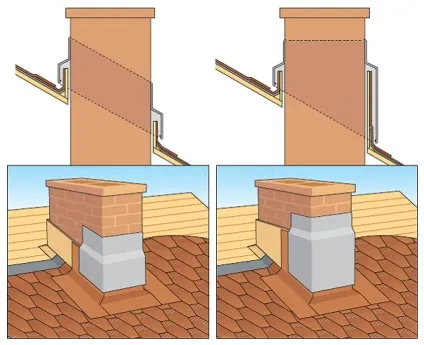

Для організацій примикань до цегляної трубі використовується металевий фартух з оцинкованої бляхи. Фартух заходить на трубу і покрівлю. Передній і бічний елементи укладаються поверх покрівлі, що не дозволяє воді потрапляти всередину покрівлі. Задня деталь укладається під дахове покриття. Верхня частина фартуха поміщається в штрабу цегли і герметизується.

При організації примикання до круглої трубі використовується труба більшого розміру. Мета між ними заповнюється герметиком, мастикою і цементною сумішшю. Якщо зазор великий, то спочатку він заповнюється клоччям або мотузкою, які просякнуті бітумом.

Облаштування примикання за допомогою самоклеючої стрічки

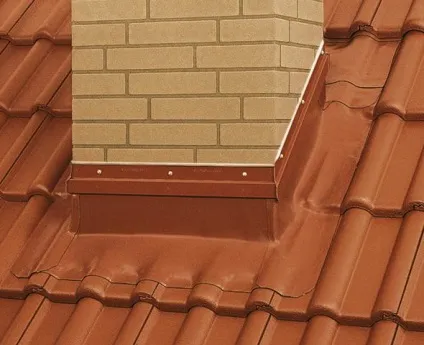

Сучасний засіб для гідроізоляції стрічка «Вакафлекс» представлено в вигляді мастики, яка армована алюмінієвою сіткою. На ринок стрічка поставляє шириною 28 см і накочується валиком. Розглянемо порядок роботи з нею:

Відрізається необхідна довжина стрічки з урахуванням припусків 5 см на обидві сторони;
Відрізана стрічка згинається вздовж по типу куточка, де нижня частина трохи ширше верхньої (16 і 12 см відповідно);
Ширша частина накочується до нижньої частини труби;
Вузька частина накочується до покриття. Необхідно натягувати стрічку, домагаючись ідеального примикання;
Припуски підрізають під кутом 45 градусів приблизно на 1 см і накочуються на трубу.

Таким чином виконуються всі примикання. Далі поверх верхній частині стрічки монтуються планки з заливкою герметиком. Вони допоможуть запобігти потраплянню на край стрічки вологи і снігу. Кріплення планок проводиться шурупами.

Використання свинцевою смуги

Свинцева смуга наклеюється подібно самоклеящейся. Важливо проводити це на суху і очищену поверхню при температурі не менше + 8 °.

Нижня частина вирізається з напусками 10 см по обидва боки;
Відрізана смуга прикладається до димоходу так, щоб на верхнє примикання довелося 10 см;
Смугу необхідно профілювати з повторенням поверхні під нею рухом від центру до країв;
Зі зворотного боку смуги видаляється захисна плівка і проводиться приклеювання елемента;
Надлишки підрізають;
Важливо приділити особливу увагу швах між елементами. Вони виконуються з нахлестом матеріалу в 2 см;
Після приклеювання смуги простукують молотком для точного повторення покрівельного матеріалу.

Висновок готових комплектів

Використання сендвіч-димоходів спрощує монтаж труби через покрівлю. Сучасний ринок пропонує широкий вибір готових комплектів їх різних матеріалів в залежності від типу згорає палива.

Комплект сендвіч-труб, який виводиться через покрівлю, складається з наступних елементів:

Дефлектор для посилення тяги завдяки залученню потоків гарячого повітря;
Спідниця для захисту місця проходу;
Сам покрівельний прохід в комплекті з фартухом, що виводить трубу через покрівлю.

Використання подібних наборів зручно тим, що всі необхідні елементи для того, щоб провести димар через дах, вже є і необхідно просто встановити їх на потрібних місцях.

Висновок труби через покрівлю - відповідальний захід, в якому важливе дотримання всіх нюансів. Створення безпечного та ефективного димоходу з герметичним примиканням до покрівлі - це справжнє мистецтво, а й воно під силу майстрам, які звикли в усьому покладатися тільки на свої руки.
