Незважаючи на технічний стрибок у розвитку людства і царювання високих технологій в сфері будівництва, як і тисячі років тому, головне завдання при облаштуванні житла - забезпечення безпеки. Будинок потребує опаленні, а значить поява чадних газів неминуче. Для їх відведення встановлюють димніков на трубу (флюгарка). Грамотний підхід і мінімум практики дозволять сконструювати його своїми силами - на захист мешканців від отруйних випарів і опадів не доведеться витрачати мільйони.

опис димника

Ковпак, флюгарка - так ще називають димникі - конструкція, яка встановлюється на димові труби, простий в реалізації бар'єр від попадання в приміщення опадів. Головні функції - захищати цегляну кладку від руйнівного впливу дощу, снігу, вітру, посилювати тягу диму. Деякі моделі ковпаків забезпечені сітками, щоб перешкоджати попаданню в димохід листя, дрібних тварин і птахів.

Прості димникі на трубу можна сконструювати своїми руками. Якщо потрібно вигадливий дизайн з куванням і флюгером, простіше замовити виріб у професіоналів.

Димніков - важлива ланка в оформленні будинку і захисту приміщень від зовнішніх факторів

Виділяють такі різновиди димніков:

1. двосхилі або чотирьохскатні «будиночки»;
2. полукрулие (склепінні);
3. плоскі;
4. щипцові;
5. шатрові.

Кожен з підвидів впорається з покладеним завданням, вибір залежить від естетичних уподобань, дизайну будівлі і доцільності. Щипцові моделі забезпечать захист при сильному снігопаді, варіант із захисною кришкою вбереже від протягів, захистить від заметів, склепінні ковпаки елегантно виглядають з флюгерами.

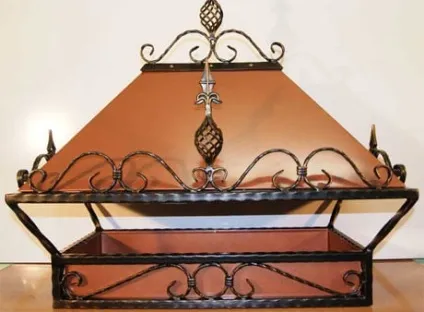

Флюгарка виконує і декоративну функцію

Як зробити флюгарка

вибір матеріалу

Для додання будівлі легкого флеру старовини ковпаки виготовляють з міді. Висока вартість не лякає естетів, стражденних облагородити житло - термін служби, що обчислюється десятиліттями, і збільшується з роками естетична привабливість стоять витрачених грошей.

Порада: при виборі матеріалу віддайте перевагу Біметал, стійким до корозії.

Перед тим як зробити димніков на трубу, складіть креслення, виріжте модель з картону або аркуша паперу в оригінальному розмірі. Смоделируйте макет ковпака, прикладіть до димоходу, при необхідності внесіть корективи в початкові розрахунки, коли залишитеся задоволені результатом, приступайте до створення флюгарки.

Розглянемо два найпростіших варіанта - двускатную і склепінчасту моделі.

Модель і дизайн димника вибирайте в залежності від цілей установки

Створення двосхилим флюгарки

Перед роботою зніміть виміри з труби, підготуйте інструменти: лещата, заклепки, набір для зварювання.
Буде потрібно:

• лист металу;
• 4 відрізка труби з квадратним перетином (2х2 см) довжиною по півметра;
• 2 металеві смуги;
• металеві куточки в 20 мм шириною (2 шт.).

Встановіть в димохід 4 квадратні труби, заглиблений на висоту 3-4 цегли. По периметру приваріть до отриманої конструкції куточки - конструкція триматиметься на трубі за рахунок них.

Перед роботою складіть креслення димника

Лист металу розмітьте посередині, прикладіть металеві куточки з двох сторін, затисніть в лещата і надайте потрібну форму (кута згину в 90 ° вистачить). Приварите 2 пластини до верхівок стійок під кутом 45 °. Для надійності розкрийте спорудження ґрунтовкою, фарбою для металевих виробів. У смугах зробіть по 4 отвори, приміряйте дах димника на трубу, звіртеся з кресленням і просвердлите дірки в даху. З'єднайте дах з основою, зафіксуйте заклепками.

Слідкуйте, щоб кріплення було міцним - вага двосхилим конструкції великий, при сильному вітрі в разі зриву з димоходу вона серйозно зашкодить покрівлю.

Установка флюгарки на цегляну димову трубу

Склепінчаста (напівкругла) флюгарка

Розгортка димника на трубу з напівкруглим ковпаком ще простіше - він складається з ковпака і напівкруглої «арочки». Буде потрібно лист металу, зігнутий в дугу, 4 стійки для підтримки конструкції, ножиці для роботи з металом.

Порада: робіть навершя на 10 см довше отвори димоходу.

Порядок роботи наступний.

1. Змонтуйте ковпак на трубу.
2. Відріжте шматок пластини з запасом (щоб при установці по 3-4 см залишалося з кожного боку).
3. Зробіть на аркуші надрізи по 2-2,5 см через кожні 3-4 см по периметру, загніть отримані пелюстки вгору.
4. Стійки загніть в нижній частині, заґрунтуйте і пофарбуйте. Приварите або прикріпіть заклепками стійки до ковпака (до горизонтальної та вертикальної частинах).
5. На ніжки прикріпіть звід.

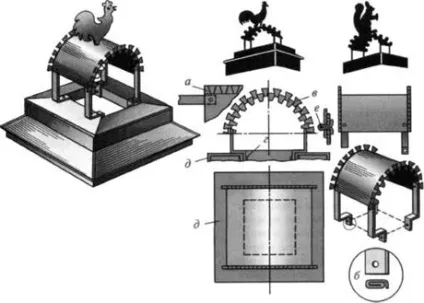

Креслення та схема збірки напівкруглої флюгарки

Опціональний крок - прикраса: установка флюгера, оформлення споруди куванням. Якщо хочете, щоб споруда виконувала декоративну функцію, прикраси на флюгарка встановлюйте до монтажу на дах.

Порада: підійдіть відповідально до створення креслення. Флюгарка повинна закрити трубу від попадання опадів і листя, але не варто реалізовувати масивний проект. Установка вийде громіздкою, не забувайте: метал важкий, зайве навантаження на дах ні до чого.

Грамотно вибравши розміри, форму і матеріал для димника, ви зможете надійно захистити димохід від опадів і облагородити зовнішній вигляд будинку.
