Димар для каміна

Камін - це конструкція, часто застосовується в приватних будинках для обігріву приміщення і створення естетичної атмосфери. Для забезпечення правильної та безпечної роботи домашнього каміна необхідно правильно вибрати і сконструювати димохід. Димова труба повинна бути міцною і надійною, щоб запобігти потраплянню їдкого диму в житлове приміщення. Також важливий аспект при виборі димоходу - це здатність матеріалу протистояти агресивному впливу сажі в суміші з конденсатом.

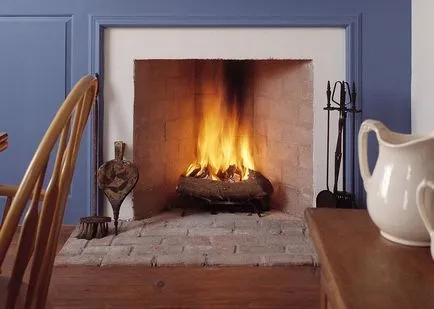

Без правильно встановленого димоходу камін або піч не зможе виконувати свої функції

Функції димоходів під каміни і печі

Не вдаючись в подробиці, можна сказати, що для печей димохід призначений тільки для виведення в атмосферу їдких продуктів згоряння, які утворюються при згорянні будь-якого палива. Але насправді димовий канал - це повноцінна частина опалювального пристрою. Без димоходу неможлива робота ні печі або котла, ні газового обладнання.

Працездатність автономного обігрівального приладу залежить від того, яка кількість кисню потрапляє в його топку. Невірно стверджувати, що чим більше кисню надходитиме до пристрою, тим краще воно буде працювати: повітря має бути строго певну кількість. І надлишок, і недолік кисню здатний привести до втрати потужності обладнання, його нестабільної роботи або підвищеної витрати палива.

Принцип роботи димоходу можна описати таким чином:

за великим рахунком, кожен димар - це частина закільцьованої системи;
після проходження через димову трубу відпрацьовані агресивного газу виводяться в відкрите повітря. За рахунок цього в приймальні частини печі або котла відбувається розрядження, і в димової рукав запускається чисте повітря з атмосфери;
надійшов в димохід кисень згорає, нагрівається і знову видаляється з системи назовні. Так відбувається до тих пір, поки в топці печі не вичерпується паливо.

Якщо неправильно вибрати розмір димоходу для каміна або використовувати димову трубу, абсолютно не підходить за іншим характеристикам даного типу опалювального приладу, цикл циркуляції порушується. Це призводить до небажаних моментів, таким як:

перевитрата палива;
закид чадних газів, небезпечних для життєдіяльності, в житлове приміщення;
висока ймовірність виникнення пожежі від викиду іскор;
малопродуктивна робота опалювального агрегату;
неефективне згоряння палива.

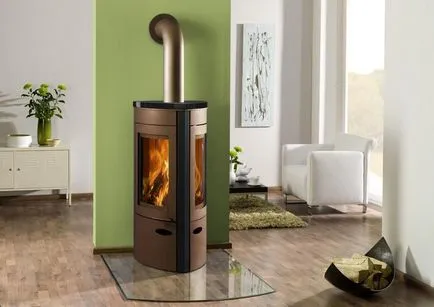

Димохід забезпечує тягу, від якої залежить процес горіння палива

Хороший димохід повинен забезпечити такий стан в пічної системі, при якому тверде паливо буде згоряти без залишку, і при цьому не допускатиметься його перевитрата. Іншими важливими аспектами, що впливають на вибір, буде простота монтажу і можливість подальшого обслуговування.

Який із димарів краще для печі або каміна?

Визначаючись з тим, який димохід краще підійде для каміна, слід орієнтуватися на тип опалювального приладу. Для дров'яних печей і камінів підходять ті димоходи, які небажані при використанні, наприклад, газового обладнання.

1. Димохід для печі або каміна з цегли. Найбільш традиційний матеріал для пристрою пічних димарів, що використовується з давніх часів. Контакт з агресивними речовинами і постійне перебування в теплих середовищ здатні витримати далеко не всі різновиди цегли. Силікатна цегла досить швидко руйнується під впливом високої температури, тому для даних цілей не підходить зовсім.

Керамічна цегла також є не кращим засобом для установки димоходу для камінної топки. Багато виробників вказують в характеристиках товару, що керамічна цегла здатний витримувати температури до 800 градусів, але на ділі ця температура є критичною для даного матеріалу. Постійно функціонувати в таких умовах цегляний димохід не може, і вже при температурі в 650-700 градусів матеріал починає піддаватися руйнуванню.

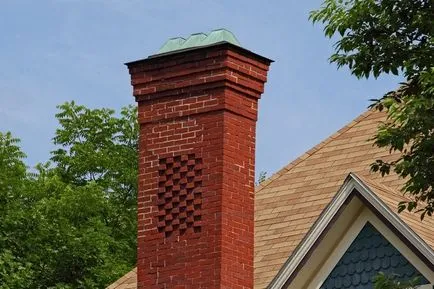

Цегляні димоходи руйнуються під дією високих температур, тому для потужних печей вони не годяться

Найкращим варіантом для будівництва цегельного димоходу буде вогнетривку цеглу, але за умови наявності у виробника відповідного сертифіката.

Цегляні димоходи мають відносно невисокою тягою, що робить їх використання прийнятним для твердопаливного обладнання, але небажаним для газових котлів. Димової рукав, зроблений з цегли, непогано акумулює тепло, але потребує правильній збірці - для його кладки краще залучати фахівців.

2. Керамічні димарі для камінів. Пристосування з кераміки є щільною керамічну трубу, поміщену в оболонку з керамзитобетону або цегли. Для виготовлення димових труб використовується тільки спеціальна термостійка кераміка.

Збірка керамічного димаря для каміна проводиться з окремих секцій. Сполучні шви обов'язково утеплюються жаростійким герметиком. Зовнішня оболонка також має секційну структуру, в ній присутні отвори для установки армуючих стрижнів з металу. З'єднання блоків здійснюється звичайним розчином. Між трубою з кераміки і зовнішніми блоками укладається шар вогнетривкої утеплювача.

3. Сендвіч-димоходи (модульні конструкції). Димарі, зроблені за принципом «труба в трубі» виготовляються з листової жаростійкої нержавіючої сталі (обидва контуру). Внутрішня труба, що є безпосередньо димовим каналом, повинна бути також кислотостойкой. Для виробництва внутрішньої труби підходить сталь марок AISI304, 310, 321, 316, 430, 439. Між шарами сталевих труб також проходить шар ізоляції, найчастіше - виконаний з мінеральної вати.

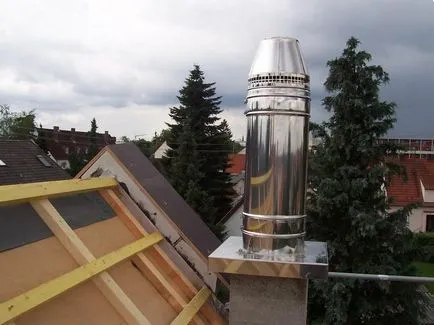

Сучасні модульні димарі виготовляються з нержавіючої сталі, вони надійні і практичні

Важливо! Ще одна важлива вимоги до сталевих сендвіч-димоходів - це висока корозійна стійкість зварного шва, по показниками не менша, ніж корозійна стійкість на всіх інших ділянках вироби.

4. Азбестоцементні труби. Спірний варіант в якості установки димових каналів. Їх використання виправдане тільки в тих випадках, якщо температура в системі не підніметься вище 300 градусів. Але гарантувати такі умови складно, тому фахівці радять уникати споруди конструкції для відводу диму з азбестоцементу.

Вимоги до димоходів для печі і каміна

Існують особливі правила, що стосуються експлуатації димових каналів.

1. Вибір форми перерізу димоходу для каміна. Від цього параметра залежить тяга в порожнині димоходу. Кращі динамічні показники зафіксовані у круглих труб (керамічні димові канали, сендвіч-димоходи). Якщо вибирати серед труб з профільним перерізом, то квадратний перетин димоходу буде кращим, ніж прямокутне. Труби з овальним перетином для даних цілей самостійно майже не використовуються, основне їх застосування - це Гільзування прямокутних цегляних каналів.

2. Діаметр димоходу для каміна. Рекомендації про відповідний діаметрі труби для каміна зазвичай вказуються в технічних паспортах, які додаються до опалювального приладу. Розміри димового каналу завжди відповідають розмірам вихідного патрубка камінної топки. Якщо інструкція заводу-виготовлювача відсутня, то розрахунок діаметра перетину проводиться таким чином:

Для дров'яних банних печей з відкритою топкою береться пропорція 1 до 10 по відношенню до топки. Це правило актуально, якщо в якості димоходу беруться циліндричні труби. Для димоходів квадратного перетину співвідношення до розміру топки береться в пропорції 1 до 1,5. При тепловіддачі, що становить менше 300 ккал на годину, мінімальний розмір перетину дорівнюватиме 140 х 140 мм.

Звичайна закрита камінна топка зазвичай оснащена патрубком, діаметр якого становить 200 мм (при прямокутному каналі в 270 х 140 мм). Відкриті каміни з паливником в більш ніж 80 см, мають діаметр 250 мм.

Діаметр димоходу вибирається залежно від типу печі, форма перетину переважніше кругла

3. Висота камінного димаря. Схема розрахунку висоти димового каналу диктується технічними характеристиками матеріалу, з якого виготовлений рукав, а також конструкції самої будівлі. Висота визначає один з головних чинників в працездатності опалювального приладу - його тягу. Чим вище труба для каміна, тим довше повітря залишається в порожнині димового каналу, сильніше нагрівається і, відповідно, утворює велику тягу.

Щоб уникнути виникнення труднощів з розпалом вогню в печі або каміні, слід не використовувати димоходи з висотою менше 5 м. Це також небезпечно задимленням приміщення при горінні твердого палива і навіть виникненням зворотної тяги.

Важливо! При будь-фактичної довжині димоходу висота його піднесення над скатом покрівлі фіксована: вона не може становити менше, ніж 500 мм.

Висота димового каналу коригується залежно від розташування по відношенню до вертикальної лінії коника. Допускається варіант, коли верхівка димоходу знаходиться на одному рівні з коником. Відбувається це в тому випадку, якщо відстань від труби до коника становить від 1,5 до 3 метрів.

Висота димоходу визначається на етапі проектування. Для її розрахунку необхідні наступні параметри: розмір топливника, площа поперечного перерізу, висота і розташування оголовка димового каналу по відношенню до коника покрівлі і потужність опалювального приладу.

4. Відповідність з величиною приміщення. Площа приміщення, всередині якого планується установка каміна, не повинна становити менше 15 квадратних метрів. Тяга в димовому каналі безпосередньо пов'язана з достатнім повітрообміном в приміщенні, а також його вентиляцією.

Як правильно розташувати димовий канал

Димові труби по типу розташування діляться на:

насадні - встановлюються над обігрівальних приладів і фактично є його вертикальним продовженням;
окремо розташовані (корінні) - димовий канал розташовується вертикально збоку від агрегату, під нього будується окремий фундамент;
стінні канали - димова труба проектується в стіні будинку.

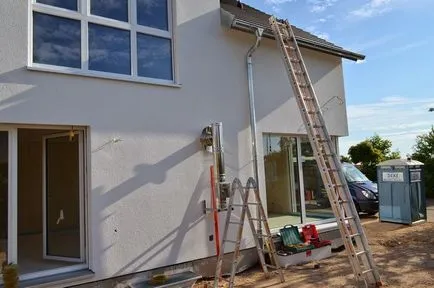

Димову трубу можна вивести через стіну, це можливо зробити навіть у вже побудованому будинку

По відношенню до будівлі розташування димаря може бути таким:

Зовнішнє. Його переваги: простота монтажу як в новому будинку, так і в побудованому раніше; доступність обслуговування.

Недоліки зовнішнього розташування: димар потребує обов'язкового утеплення. організації герметичності місця проходу через стіну. Досить складно надати естетичного вигляду димоходу при його зовнішньому розташуванні; неминуче його підняття вище рівня вітрового підпору.

Внутрішнє. Переваги: внутрішнє розташування забезпечує хорошу тягу, димохід може перебувати в максимально вертикальному положенні.

Недоліки внутрішнього розташування: додаткові роботи при проході димового каналу через міжповерхові і покрівельні перекриття, дуже ретельне дотримання протипожежних заходів в цих ділянках. Такий димар також буде займати корисну площу приміщення.

Як виконується пристрій димоходу для каміна

Збірка і монтаж димової труби проводиться в кожному випадку індивідуально. Нюанси зведення димаря будуть різними для всіх матеріалів:

Цегляні димовідвідні конструкції повинні розташовуватися на фундаменті, важливе дотримання правильної схеми розташування рядів цегляної кладки. Має значення складу розчину. Для таких споруд потрібна Швабровка, оголовок, іноді - димніков.
Керамічні димарі також вимагають наявності фундаменту. Правильний монтаж можливий тільки тоді, коли всі модульні елементи закріплені максимально надійно. Для димарів з кераміки необхідний фасонний елемент - ревізія з трійником.
Нержавіючі сендвіч-димоходи монтуються з використанням кронштейнів. Щоб забезпечити ухил каналу по вертикалі, застосовуються відводи. При організації проходів через покрівлю або перекриття також потрібні оголовок і димніков.

Між будь-камінної трубою і згорають конструкціями повинна знаходитися невозгораемий оброблення, заповнена базальтової ватою. Відстань між поверхнею димового каналу і перекриттями становить не менше 13 см для конструкцій типу «труба в трубі» і не менше 25 см для одинарних рукавів. Цегляні димоходи замість невозгораемий оброблення можуть мати потовщення до 38 см (приблизно півтора цегли).

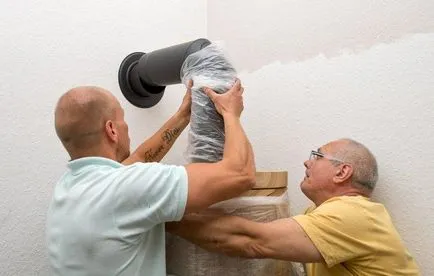

Збірка димоходного каналу повинна проводитися відповідно до прийнятих правил і стандартів

Дотримання допустимих відхилень по вертикалі - також важливе питання. Кращу тягу здатна забезпечити вертикальна труба, а погіршують тягу велика кількість похилих або горизонтальних ділянок. Якщо димар не виходить зробити прямим, то зсув по вертикалі робиться за допомогою похилих частин. Підключення каміна до димоходу передбачає наявність горизонтальної ділянки, але його довжина строго обмежується 1 метром. Сума всіх ділянок зі зміщенням з вертикальної осі по всій довжині не повинна бути більшою, ніж 2 м.

Споруда димової труби для барбекю

В умовах заміського будинку може виникнути питання з будівництвом, вибором матеріалів і розміру для димоходу не тільки для каміна, але і для барбекю. Споруда димової труби обов'язково повинна бути продумана, першим етапом завжди буде креслення її плану на папері.

Важливо! Приступати до будівництва димаря для барбекю можна тільки повного затвердіння розчину основної частини конструкції.

Найпростішим рішенням для будівництва димаря для барбекю буде використання цементного розчину і армуючих металевих брусів. Остов димоходу вигинається, а потім зварюється з металевих стрижнів. Металевий каркас цементується, обплутує сіткою. На стрижні наноситься розчин зсередини і зовні. Після затвердіння цементного розчину димохід обмазується зсередини вогнетривкою глиною. Арка формується після затвердіння розчину в димоході, для неї необхідний шаблон з фанери.

Термін висихання цементного розчину, що застосовується при будівництві барбекю і димоходу для нього - 3-4 дня. До цього часу розпалювати вогонь в топці не можна, інакше стіни споруди розтріскаються і барбекю буде непридатним для подальшого використання.

Питання того, як зробити димар для каміна, вирішується з обов'язковим урахуванням усіх вимог до технології і безпеки. При їх порушенні під загрозою знаходиться не тільки ефективність роботи каміна, але і життєдіяльність всіх людей, які перебувають в опалювальному приміщенні. Тому найкращий варіант для тих, хто не має належного досвіду в зведенні подібних конструкцій - звернутися до перевірених в даному питанні фахівцям.
