Діагностика Mitsubishi Carisma.

Цей випадок з двигуном 4G92 Mitsubishi Carisma особливо запам'ятався як один з найцікавіших у моїй практиці. Передісторія така: спочатку зрідка двигун раптово втрачав тягу, двоіл і ДЛМГ. Через деякий час він дбав міг знову проїхати якусь відстань. Потім це стало відбуватися частіше, поки автомобіль не потрапив до мене вже на буксирі.

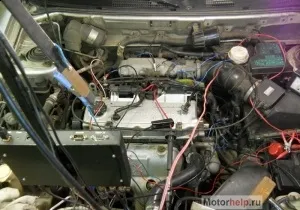

При прокручуванні чулися рідкісні спалахи, іноді двигун заводився і міг рівно пропрацювати хвилину-дві, але частіше він двоіл і ДЛМГ. Діагностика за допомогою сканера нічого не виявила, помилок по системі управління не було, і в ті рідкісні хвилини, коли двигун працював нормально, параметри відповідали нормі. Тому сканер довелося відкласти в сторону і перейти до перевірки під капотом. Компресія по циліндрах хороша, тиск палива в нормі, іскра потужна, проте двигун як і раніше не бажав нормально працювати. У ті моменти, коли він двоіл і ДЛМГ, вдалося з'ясувати, що форсунки 3 і 4 циліндри не працювали з тієї причини, що не було сигналів з блоку управління. На осциллограмме нижче зображені імпульси на форсунки 2, 3 і 4 циліндри. 1 і 2 циліндри працювали нормально, тому для порівняння я підключався тільки до форсунки 2го циліндра.

На цьому етапі мені зовсім було не зрозуміло, з якої причини блок управління переставав подавати імпульси на форсунки 3 і 4 циліндри. Для перевірки припущення про те, що порушена синхронізація, щупи осцилографа були підключені до датчиків колінчастого і розподільного валів. Однак і тут візуально спостерігалися цілком нормальні сигнали, але форсунки і раніше відключалися після одного-двух оборотів коленвала. На графіку корисний - з датчика коленвала, синій - з распредвала.

Датчик тиску малював цілком нормальну картину за фазами газорозподілу, тому версія з перескочити ременем теж не пройшла. Тут синій колір - запалювання, зелений - імпульс на форсунку, а бірюзовий - графік з датчика тиску.

Однак при більш уважному розгляді графіка видно неприродно великий кут випередження запалювання. На скріншоті внизу він становить цілих 59 градусів. Якщо придивитися, то імпульси запалювання збігаються з фронтами сигналу з датчика коленвала. Таким чином я приходжу до висновку про те, що задає диск на колінчастому валу зміщений зі свого місця.

Після розбирання ця версія отримала своє підтвердження, що задає диск практично вільно обертався на валу.

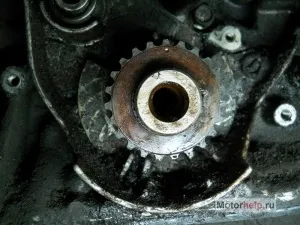

Штифти, на які кріпився диск до шківа коленвала, виявилися пошкоджені іржею і зрізані. На фото внизу: сам диск, шестерня клонували, датчик коленвала, старе і нове притискне кільце зі штифтами.

А ось так сигнали з датчиків распредвала і коленвала повинні бути узгоджені між собою на цьому двигуні.

Після заміни диска і притискного кільця двигун нормально почав працювати. Залишилася незрозуміло тільки з якої причини блок управління при неузгодженості датчиків синхронізації відключав тільки 2 форсунки з 4.скачать dle 10.6 фільми безкоштовно
