Діафрагма (фото) - це

Діафрагма (від грец. Διάφραγμα - перегородка) в фототехніку - пристрій об'єктива фотокамери. що дозволяє регулювати відносний отвір. тобто змінювати кількість проходить через об'єктив, що визначає співвідношення яскравості оптичного зображення об'єкта до яскравості самого об'єкта, а також встановлювати необхідну глибину різкості.

Є різновидом апертурними діафрагми оптичної системи. Слово «апертура», як правило, є синонімом слова «діафрагма», різниця - під «апертурою» мається на увазі тільки геометричне значення, а під «діафрагмою» також і механічний пристрій регулювання апертури.

Пристрій діафрагми

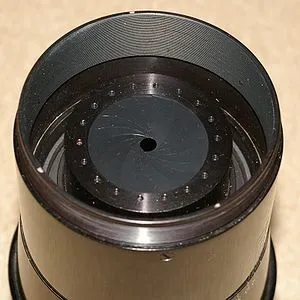

19-пелюсткова ірисова діафрагма об'єктива Carl Zeiss Jena Sonnar T 300/4.

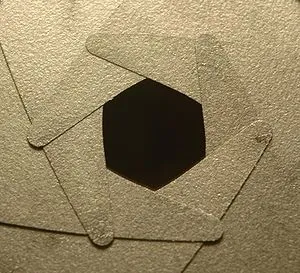

6-пелюсткова ірисова діафрагма фотооб'єктива.

Зазвичай складається з декількох (від 3 до 20) поворотних серповидних пелюсток, що приводяться в рух кільцем на оправі об'єктива або (в більшості сучасних об'єктивів) електроприводом, керованим фотокамерою. При повністю відкритій діафрагмі пелюстки формують круглий отвір, при частково закритій - багатокутник, близький до кола. Цей «багатокутник» впливає на вид т. Н. «Боке» в частині відблисків від що не потрапили в глибину різкості точкових джерел світла. Вважається, що чим більше пелюсток в пристрої діафрагми, тим більше «красиве» виходить «боке», на інші параметри «красивості» пристрій діафрагми не впливає.

Всі інші конструктивні особливості діафрагми підвищують зручність, оперативність і точність роботи.

стрибає діафрагма

Стрибає діафрагма - особливість пристрою діафрагми і системи управління нею в сучасних однооб'єктивних дзеркальних фотоапаратах.

До зйомки фотограф розглядає зображення і виробляє фокусування об'єктива при максимальному відносному отворі (тим самим досягається максимальна зручність кадрування і точність фокусування), при натисканні на спускову кнопку і перед спрацьовуванням фотографічного затвора діафрагма стрибкоподібно за допомогою пружини закривається до заданого органами управління або автоматикою диафрагменного числа.

Механічні складності виготовлення швидкодіючого багатопелюсткового механізму стрибає діафрагми привели до того, що деякі об'єктиви з стрибає діафрагмою мають набагато менше пелюсток, ніж їх «непригающіе» і тим більше, «дальномірні» родичі.

репетір діафрагми

Репетір діафрагми - орган управління фотоапаратом (кнопка, важіль), який здійснює закриття стрибає діафрагми до заданого значення без зйомки. Така дія потрібно для правильної оцінки ГРИП фотографом.

натискна діафрагма

Натискна діафрагма - діафрагма, отвір якої змінюється під впливом спусковий кнопки за рахунок її напівнатиснення, без додаткової пружини. В іншому принцип її дії та застосування ідентичні стрибає. приклади:

фотоапарат «Старт» і оптика для нього.
фотоапарат «Зеніт-TTL» і радянська оптика з індексом «М».

доводчик діафрагми

Доводчик діафрагми. кільце закриття діафрагми - до появи і стандартизації механіки стрибає діафрагми багато об'єктиви для дзеркальних камер забезпечувалися кільцем, що дозволяє швидко змінити значення діафрагми з повністю відкритою на заданий кільцемдіафрагми значення. В цьому випадку відградуйовану кільце зазвичай називається «кільцем предустановки».

Деякі об'єктиви ( «Индустар-61 ЛЗ / МС») мають одне кільце, що служить як для установки значення, так і для «доведення» діафрагми. В цьому випадку попереднє встановлення здійснюється з натисканням на кільце в осьовому напрямку.

значення діафрагми

Зображення при діафрагмі 1 / 1,4 (зліва) і 1/9 (праворуч). Основна різниця: хроматичні аберації, загальна різкість, глибина різкості

Стандартні значення діафрагми (відносного отвору) засновані на збільшенні або зменшенні освітленості оптичного зображення в два рази: 1 / 0,7; 1/1; 1 / 1,4; 1/2; 1 / 2,8; 1/4; 1 / 5,6; 1/8; 1/11; 1/16; 1/22; 1/32; 1/45; 1/64 і дорівнюють відношенню діаметра вхідного отвору об'єктива до його фокусної відстані. На більшості фотоапаратів і об'єктивів вказуються тільки знаменники значень діафрагм, які називаються діафрагмовими числами (5,6; 8; 11 ..), які дорівнюють відношенню фокусної відстані об'єктива до діаметру його вхідного отвору. Діафрагмові числа, відповідні максимальному светопропусканию, тобто геометричній світлосилі об'єктива. не завжди входять в стандартний ряд значень через його технічних можливостей, так наприклад, 1,9; 3,2; 4,5 не доходять до стандартних значень 1,4; 2,8; 4,0. Зазвичай перед значеннями діафрагми і діафрагменних чисел ставиться латинська буква F.

Чисельне значення діафрагми визначає наступні елементи фотографічного процесу:

експозиція - зі зменшенням отвори на один щабель потік світла зменшується вдвічі, що вимагає збільшення вдвічі часу витримки. чутливості матриці або плівки або світлосили оптичної системи для збереження тієї ж експозиції;
глибина різкості - чим менше отвір, тим більше глибина різкості;
дифракція - (дифракційна аберація) надмірне закриття діафрагми підсилює дифракційні спотворення, що призводить до падіння різкості зображення;
аберації - чим менше отвір, тим нижче рівень аберацій - інших, ніж дифракційна. Найбільша різкість зазвичай спостерігається на середніх значеннях діафрагми, де має місце компроміс між дифракційною та іншими аберрціямі;
виньетирование - чим менше отвір, тим менше віньетіруется фотографія. Виньетирование максимально при повністю відкритій діафрагмі і, звичайно, стає малопомітним при закритті діафрагми на дві і більше ступеня. [1] [2]
