Детальна схема підключення насосної станції

Підключення насосної станції своїми руками

виконуємо підключення

Насосна станція схема підключення не така складна, вона приведена нижче. Підключити автоматику насосної станції слід робити якісно, контакт повинен бути якісним, інакше вона може і не спрацювати.
Перед підключенням повинна бути вивчена інструкція самого агрегату. Адже у різних виробників є свої заморочки і їх треба враховувати.
Однією з ключових завдань з облаштування повноцінної системи життєзабезпечення приміських господарств є постачання їх питною і поливальної водою.

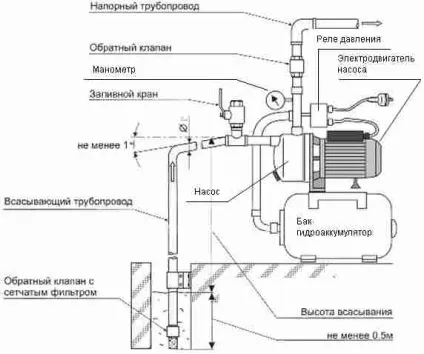

Схема підключення насосної станції

Увага: Готуючи систему водопостачання будинку, важливо враховувати максимально розвивається тиск, середньодобові показники споживання води вашим господарством.

Якщо в системі водопостачання низький напір води, то доводиться користуватися спеціальним насосним обладнанням, яке може підняти рівень тиску до необхідних показників (см.Повисітельний насос: обладнання для стабілізації напору води).
Ключовим завданням, яка допоможе забезпечити невпинне водопостачання свого господарства, є власноручний монтаж насосної станції.

У список завдань, які можна вирішити за допомогою побутових насосних станцій, включені наведені нижче позиції:

Подача чистої питної води;
Можливість виконання поливу;
Опалення та гаряче водопостачання;
Використання води для побутових потреб.

Саме тому під час проектування водопостачальної системи слід вирішити, для чого будете користуватися насосною станцією. З огляду на зазначений аспект, можна буде розрахувати необхідну проектну потужність.

Що вплине на вибір

Перелічені нижче фактори впливають на вибір різних типів обладнання:

Режим, в якому буде функціонувати насосне обладнання;
Різновид джерела водопостачання;
Обсяг використовуваної води;
Місце, де буде знаходитися станція.

В першу чергу, робочі показники будь-яких насосних станцій обумовлені використовуваними джерелами води. Вибір варіантів невеликий (централізований водопровід, свердловина, колодязь).
Щодо режимів роботи - автоматичне керування функціонуванням обладнання або ручне управління:

Крім цього, замовляючи модель станції, не забувайте про необхідної продуктивності обладнання - цей показник відображає обсяг переданої води за якийсь період. (Підтверджено, що близько 200 - 250 л на годину становить показник середньодобового споживання води, яка використовується в приватних заміських будинках).

Увага: Врахуйте, що обладнання можна розмістити в спеціальному приміщенні (наприклад, в підвалі, який опалюється) або ж в окремому кесоні. Бажано розміщувати в опалювальному підвалі, але не забувайте про надійний захист агрегату в разі, коли грунтові води піднімаються вище норми. Щоб виконати зазначена умова - насосні станції розміщують на спеціальних підставках - це дозволить встановити їх на деякій відстані від підлоги.

Перед тим, як врізати насосну станцію в функціонуючий трубопровід - підготуйте монтажну схему обладнання, яке збираєтеся підключити. На схемі слід вказати місця, де будуть встановлені ключові вузли системи (фільтри, насоси, накопичувальні ємності та інші).

Де розміщувати і яким чином встановлювати насосну станцію

Насосні станції встановлюють в наведених нижче місцях:

Розміщення станції в приміщенні

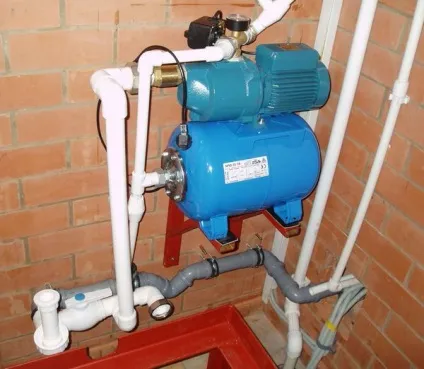

Увага: Більш розсудливо встановити станцію в будинку - це може бути підвал або маленьке приміщення безпосередньо в будинку.

Якщо маєте намір монтувати насосну станцію в підвалі, то потрібно її встановлювати в опалювальному підвалі. Можна встановити і в кесоні, однак, його також варто утеплити.
Крім того, кесон слід копати мінімум на двометрової глибині, що дозволить рівню станції в кесоні бути нижче за показник рівня промерзання грунту.
Якщо плануєте встановлювати насосну станцію в підвалі, то враховуйте - їй не слід перебувати на підлозі, адже, через незначну затоплення приміщення, станція також може постраждати. Ідеальний варіант: помістіть станцію на маленький стілець, полку, підставку.
Важливо, щоб стіни підвалу не стикалися зі станцією, інакше від шуму агрегату буде поширюватися вібрація в заміський будинок.

Порядок встановлення та підключення

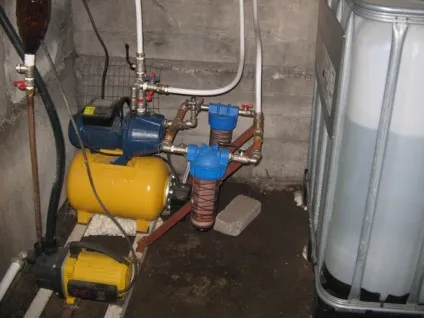

На прикладі централізованого водопостачання розглянемо порядок робіт, пов'язаних з підключенням насосної станції до мережі системі будинку. Припустимо, що встановлювати станцію будемо в підвалі. Агрегат розрахований на споживання близько 200 л / год.
Перерахуємо порядок виконання необхідних дій:

Разом врізки насосної станції здійснюємо демонтаж частини водопроводу;
До фланця накопичувальної ємності приєднуємо вхідний шланг;
Фільтр тонкого очищення рідини пристиковуватися до виходу накопичувача;
Підключаємо насос до очищувального фільтру, що дозволить навантажити трубопровід, який подає воду прямо до споживачів.

Увага: Спеціальний фільтруючий елемент включений в ланцюжок водопостачання через те, що робочу складову насоса слід захищати від домішок, які можуть бути виявлені в воді. Наявність цих домішок може істотно вплинути на термін служби агрегату. Проста схема має на увазі установку такого фільтра на всмоктуючому патрубку насосної станції.

Однак не можна не звертати уваги на те, що монтаж фільтра здатний викликати певні негативні наслідки. Це обумовлено там, що, встановлюючи фільтр, утворюється ланка в трубопровідної ланцюжку.
Згадане ланка створює опір току рідини - це знижує тиск рідини в системі і зменшує натиск води. Щоб цього уникнути - періодично очищайте фільтрує складову від забруднень.

Як здійснити перший запуск насосної станції

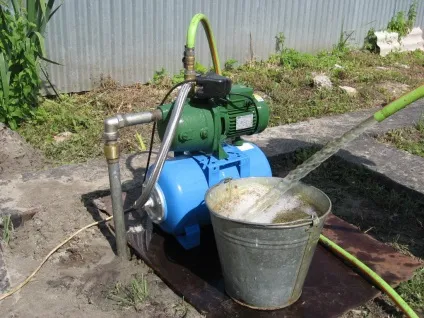

Перед тим, як виконати перший запуск насоса - заповніть робочу частину водою.
Важливо це виконати, інакше насосна станція поламається:

Як заповнюється водою робоча частина насоса? Легко. Заливний отвір розташоване у верхній частині насоса.
Через цей отвір слід залити воду. Насос тільки тоді буде качати, коли вода заповнить весь трубопровід - мається на увазі, від зворотного клапана, розміщеного в свердловині, і безпосередньо до насоса.
Якщо насос не качає, а вода в ньому присутня, то, ймовірно, в трубопроводі утворилася повітряна пробка. Забезпечте вихід Скоп'є повітрю.

Насосна станція схема підключення, як бачите, не складна. Подивіться фото і можете виконувати. Тільки не варто поспішати, ретельно перевіряйте всі кріплення і контакти.

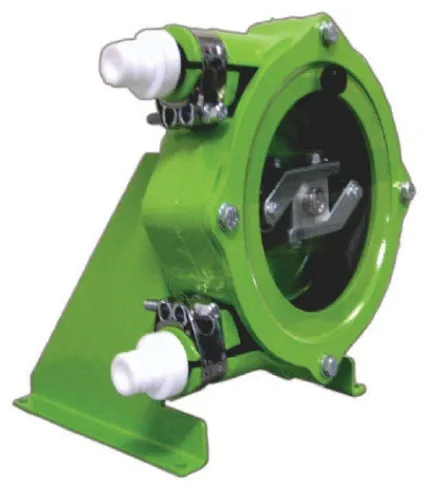

Встановлюємо перистальтический насос своїми руками

Зробити насос перистальтический своїми руками не так просто У системах побутового водопостачання використовуються переважно класичні відцентрові, вібраційні, гвинтові насоси, здатні забезпечувати хороший натиск і піднімати воду з великої глибини. А ось для її знезараження шляхом додавання в воду певної кількості реагентів часто використовують насос перисті.

Насосна станція працює ривками: в чому причина несправності

Насосна станція: як працює Обладнання, яке ніколи не ламається, - не буває, і насосні станції - навіть якщо вони від самих іменитих виробників, не є винятком. Що дуже радує, так це те, що причини несправностей частіше полягають не в самому насосі, і проблеми усуваються досить легко. У чому вони виражаються, і з яких причин виникають.

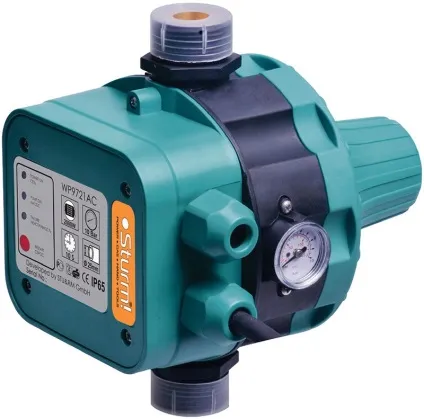

Регулятор тиску води для насосної станції: установки для комфортної роботи мережі
