Я брав участь у стрільбі з лука та полювання з луком на звірів, коли був молодшим, у мене був знятий з озброєння колісний цибулю (PSE wheel bow), і ми навіть переслідували оленя по лісах Нью-Гемпшира. Але, правда, так і не вдалося в нього потрапити. Минув час, і мене не покидала думка про те, щоб зробити свій власний лук своїми руками. І ось я все ж зважився його зробити на весняних канікулах, я багато прочитав матеріалів про створення лука і тепер Ви можете повторити його разом зі мною по моїй інструкції.

Дерев'яний цибулю своїми руками

Крок 1: По-перше, визнання.
Це не перший лук який я роблю. Ні, перший лук був зроблений своїми руками з використанням старих креслень з журналу «Популярна механіка». Проте, він вийшов досить слабким, його натяг було всього 9 кг. Таким чином, після подальших досліджень я знайшов опис пірамідальних луків. Аби не допустити створювати ще один слабкий цибулю, я ввів розміри з журналу «Популярна механіка» в програму 3D моделювання «Solidworks» і записав зміщення під навантаженням в 9 кг. Потім я розробив новий лук в Solidworks таким чином, що при тих же розмірах лука додається навантаження склало 22 кг, що мене повністю задовольнило.

Дерев'яний цибулю своїми руками

Отже, давайте почнемо створювати цибулю своїми руками.

Крок 2: Вибір деревини.

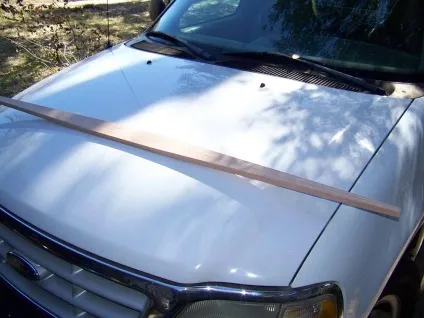

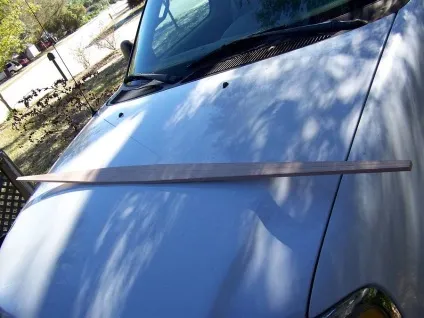

Найбільш вдалий для цього дерево для нашого проекту я вважаю, буде червоний дуб, це дерево досить доступне і можливо купити в більшості магазинів, які торгують деревиною. Я вибрав дошку 2,5 × 7,6 x243 см. Вибирав, щоб волокна йшли якомога пряміше з широкими річними кільцями, також підбирав, щоб дошка мала найбільшу вагу з усіх, що там були. Вам доведеться покопатися в купі дощок, навіть можливо, буде потрібно відвідати кілька магазинів, перш ніж виберете потрібну по характеристикам дошку але воно того варто, з поганого дерева вийти поганий цибулю, що може привести навіть до травм.

Дерев'яний цибулю своїми руками

Крок 3: Розмітка лука.

Почніть з перевірки деревини, потрібно перевірити на наявність сколів, тріщин, сучків, якщо вони попадуться в НЕ зони нашої розмітки лука чудово, якщо ні, то вам знадобиться ще один шматок дошки. Відміряйте на цій дошці 172 см в довжину і відпиляєте зайві шматки ножівкою, запас довжини якраз дозволить вирізати потрібний шматок довжини, минаючи огріхи деревини. Відміряйте по ширині дошки центр і проведіть по всій довжині рівну лінію. Потім також відзначте центр дошки і теж накресліть її центр, щоб дві плеча лука були симетричними.

Дерев'яний цибулю своїми руками

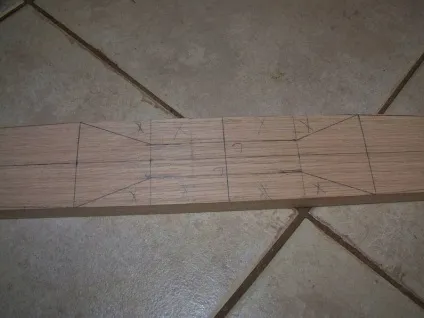

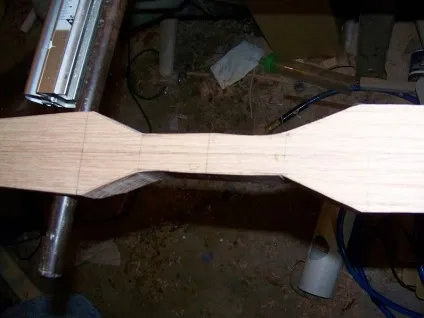

Тепер нам потрібно розкреслити ручку лука, вона повинна бути довжиною 10 см. Тобто по 5 см. З кожної сторони від центру дошки. Ширина ручки - 2,54 см. (Дивіться фото). Далі від ручки йдуть «клини», довжиною - 5 см і шириною - 6.35 см. Частина, що залишилася довжина дошки, по 76 см повинна звужуватися до кінців майбутнього лука, щоб на кінці лука ширина становила 9,5 мм.

Дерев'яний цибулю своїми руками

Крок 4: Випилювання плечей лука.

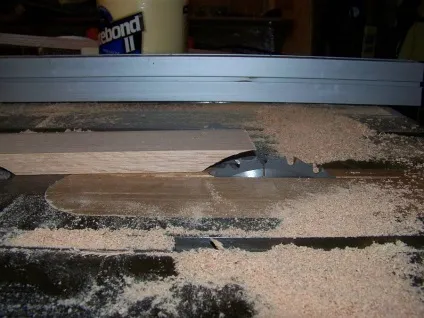

Виріжте плечі лука, звужуючи до країв як по розкресленим лініях. роблячи невеликий запас для подальшої обробки рубанком. Я для цього використовував циркулярну пилку з вбудованим рубанком. Але поки не вирізуйте області для ручки лука, це зробимо пізніше.

Дерев'яний цибулю своїми руками

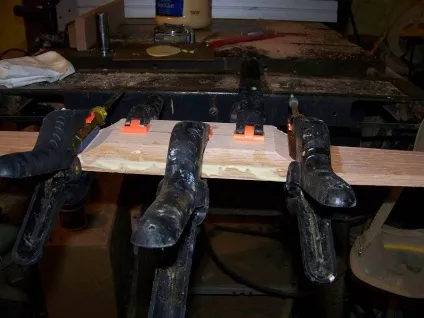

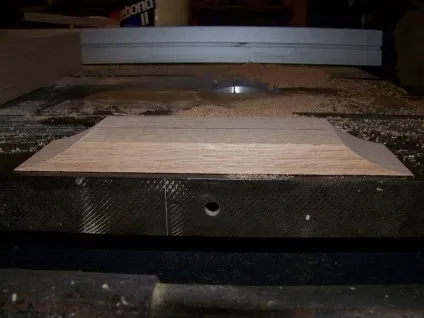

Так як товщина ручки досить тонка, то в цьому місці цибуля може зламатися, для цього ми збільшимо товщину це місце за допомогою бруска дерева і зробимо плавні переходи до плечей лука. І так, як Ви пам'ятаєте, ми купили дошку набагато довше і при відрізанні зайвого у Вас повинен був залишитися шматок дошки, сподіваюся, Ви його ще не викинули? Нам потрібен він, відріжте від нього 23 см. Відзначте середину дошки і проведіть лінію. Потім я використовуючи електрорубанок на циркулярки зробив плавні переходи з двох країв. Далі потрібно промазати цей брусок клеєм і приклеїти до нашого цибулі, так, щоб розмічені раніше центри цих дощок збіглися, і цибулю був симетричний. Потім дайте висохнути клею хоча б 24 години, а потім виріжте вже саму ручку.

Дерев'яний цибулю своїми руками

Крок 6: Тепер переходимо до найстрашнішої частини.

На даний момент ви маєте якусь подобу лука, тепер потрібно округляти все краю і кути, щоб при згинанні лука не загнати в руку скалку. Після цього знайдіть невеликі відрізки деревини, щоб зробити клини і прив'яжіть їх мотузкою від 2.5 см від кінця лука. Тепер зробіть довгу тятиву з якогось шнура або мотузки і зробіть перший невеликий натяг. Тепер ми будемо працювати далі над нашим цибулею.

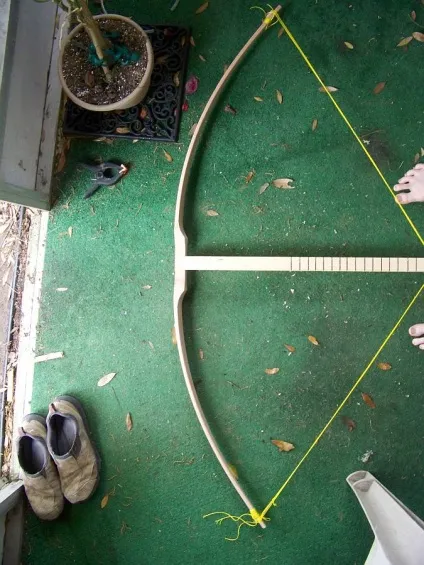

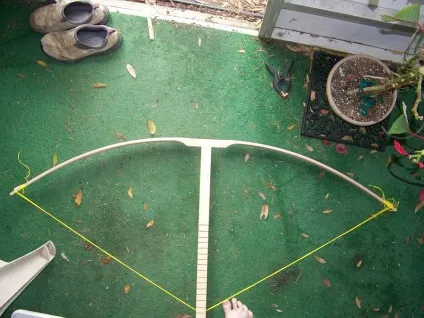

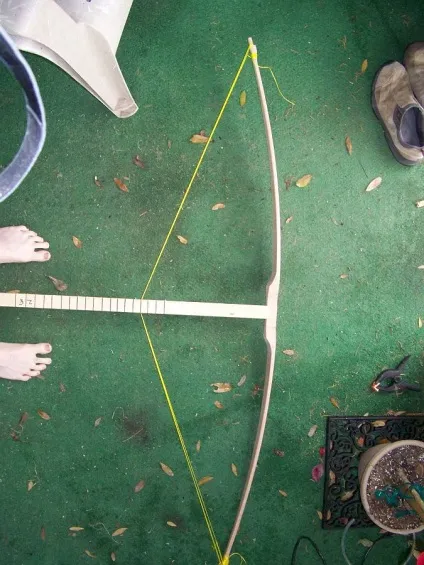

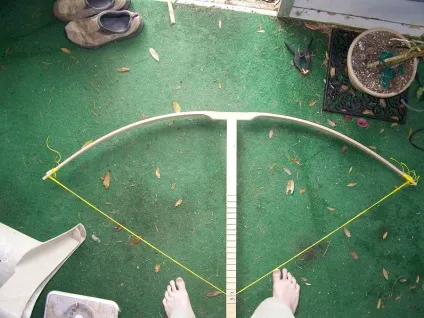

Процесом, яким ми зараз займаємося, називається - кущіння лука, тобто надання цибулі необхідного вигину, який він потім повинен тримати. Ось це дійсно найстрашніший момент. Отже, ми почнемо формувати плавний вигин лука. Нам потрібна палиця кущіння, я просто взяв шматок дошки довжиною 91 см і товщиною 5 см з двох сторін, нарізав в ній «слоти» (канавки) через кожні 2.5 см, може бути цей спосіб не найоптимальніший, але працездатний.
Отже, ставте цибулю на цю дошку і починайте відтягувати тятиву, спочатку вставляючи середину тятиви в близькі канавки, а потім поступово і повільно відтягуючи все далі прислухаючись до цибулі, якщо він починає тріщати, то зупиніться і поверніться до початкової канавці.

Дерев'яний цибулю своїми руками

Крок 8: Приєднання клинів.

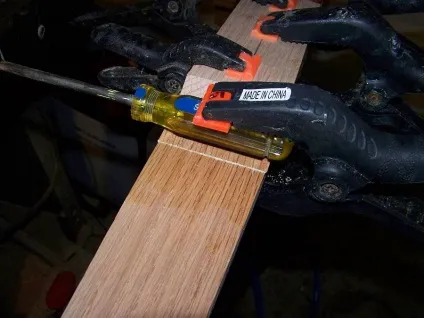

Ми раніше робили тимчасові клини на краях лука, тепер давайте поставимо постійні. Зробіть невеликі поглиблення під клини, відступаючи з кожного краю лука по 3,2 см. Змастіть поглиблення клеєм і приклейте клини в них. Далі примотати їх гарненько конопляної мотузкою просоченої клеєм Titebond (можна застосувати ПВА). Тепер можна натягнути тятиву.

Дерев'яний цибулю своїми руками

Крок 9: Завершення створення лука.

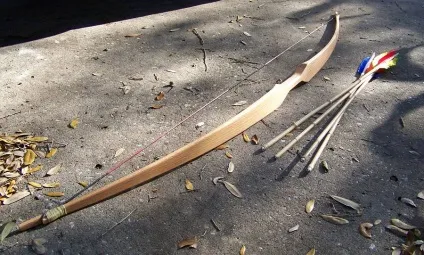

Після завершення шліфування лука я покрив його всього воском, це віск призначений для натирання дерев'яних поверхонь зброї. Ви також можете обплести ручку конопляної мотузкою, але мені подобається відчувати в руці саме дерев'яну ручку. Я дуже задоволений результатом. Сподіваюся і той лук, який Ви зробили своїми руками Вас теж задовольнить!
