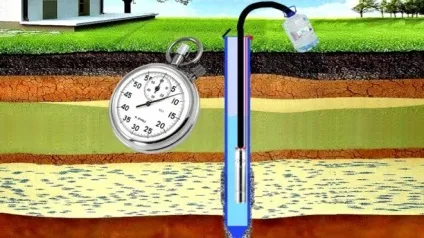

Дебіт свердловини що це таке і як визначити, формула і розрахунок

Водний джерело - ключовий елемент системи водопостачання для приватних домоволодінь. Перше, що слід зробити після завершення розробки водозабірного стовпа на земельній ділянці, - правильно розрахувати дебіт свердловини.

Високий показник водного джерела забезпечує підвищену продуктивність свердловини, що визначає вибір потужного насоса і обсадної колони великого діаметру.

Для чого виконується розрахунок показника?

Багато власників земельних ділянок облаштовують приватні гідротехнічні споруди, щоб забезпечити постійний доступ до води. В цьому випадку виникає цілком резонне питання: що таке дебіт свердловини і для чого його прораховувати?

Важлива характеристика, яка визначає продуктивність джерела, - максимальний обсяг води, який можна отримати за певний часовий проміжок. Одиниці виміру - куб.м / добу або куб.м / год.

Точний розрахунок дебіту свердловини дозволяє вибрати насосну установку достатньої потужності, щоб забезпечити високу продуктивність гідротехнічної споруди.

• з низьким запасом - до 22 куб.м / добу;
• із середнім запасом - від 22 до 86 куб.м / добу;
• з високим запасом - від 86 куб.м / добу.

Використання нізкодебітних водозабірної точки рентабельно для облаштування приватних систем водопостачання. Складання попереднього прогнозу запасу рідини - ключовий етап, що визначає, чи буде проводитися розробка гідроспоруди на обраній земельній ділянці.

Важливо! Для визначення необхідного обсягу води з водозабірної стовпа необхідно загальна кількість всіх гідротехнічних споруд помножити на 0,5 куб.м. Це максимальний обсяг води, який можна отримати за годину роботи насоса. Показник враховується для визначення потужності обладнання.

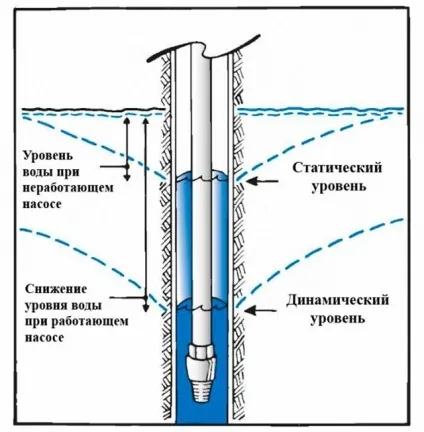

Динамічні і статичні показники гідроспоруди

Визначення дебіту свердловини починається з розрахунку статики і динаміки водного джерела.

Дебіт води - змінюється величина, яка залежить від рівня грунтових вод, типу грунту і зовнішніх чинників впливу. При його розрахунку враховуються також статичні та динамічні показники води:

• Статичний показник - висота водоносного шару без водозабірної точки. Він визначається відстанню між поверхнею землі і водним дзеркалом при відсутності відкачування протягом 60 хвилин. При облаштуванні нової споруди визначати статику рекомендується через 24 години після завершення робіт з буріння.
• Динамічний показник - рівень водного дзеркала, який стабілізувався на встановленій позначці після викачування насосом.
• Висота водяного стовпа - різниця між показником глибини гідроспоруди і статикою водоносного шару.

Щоб правильно порахувати дебіт для свердловини на воду, необхідно мати статичні і динамічні показники, виконавши інтенсивний паркан рідини не менше 2 разів.

Всі виміри проводяться за допомогою електричного приладу для визначення рівня, електрода з контактом замикання і грузилом на мотузці або тросі.

Простий варіант розрахунку дебіту джерела

Щоб виконати доступний розрахунок свердловини, застосовується спеціальна формула:

Dт = Hc × V / (Hдин - Hстат), де:

• Dт - дебіт водозабірної точки (куб.м / год);
• V - показник інтенсивності відкачування води при проведенні замірів (куб.м / год);
• Hдин - динамічний показник;
• Hстат - статичний показник;
• Hc - висота водяного стовпа.

Як розрахувати дебіт свердловини практично: глибина споруди 45 метрів, при цьому статичний рівень - 28 метрів. Висота водяного стовпа складе: 60 - 35 = 17 метрів.

Перша викачка води проводилася насосною установкою продуктивністю в 2,5 куб.м / год. При цьому динаміка склала 35 метрів (рідина откачивалась 60 хвилин).

У подібному випадку показник складе: DТ1 = 17 × 2,5 / (35 - 28) = 6,07 куб.м / год.

Для більш точного розрахунку проводиться другий паркан рідини з більш високою інтенсивністю. Це дозволить визначити питомий дебіт свердловини.

Після другої відкачування насосом продуктивністю в 3,5 куб.м / год динаміка склала 40 метрів, далі виконується прорахунок:

Dт2 = 17 × 4,5 / (38 - 28) = 7,65 куб.м / год.

Як дізнатися питоме значення дебіту? Всі розрахунки проводяться за наступною формулою:

Dудел = (Dт2 - DТ1) / (Н2 - Н1), де:

Н1 і Н2 - рівні зниження водного шару: 7 і 10 метрів.

Dудел = (7,65 - 6,07) / (10 - 7) = 0,526 куб.м / год.

Отримані результати допоможуть визначити максимальний рівень запасу води за формулою:

Dмакс = Dудел × Нмакс.

У представленому прикладі Dмакс = 0,526 × 45 = 23,6 куб.м / год.

Максимально допустима потужність обладнання повинна бути на 10-12% менше порахувати значення. Потужність насоса становить 21 куб.м / год.

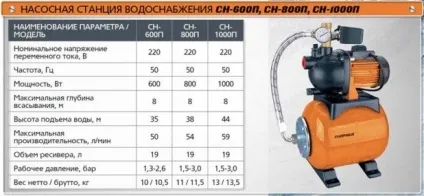

Як визначити продуктивність насосного обладнання?

Правильний розрахунок запасу води проводиться з урахуванням продуктивності насоса, який використовується для викачування рідини. Даний параметр можна визначити 3 способами:

• вивчити технічний паспорт на виріб;
• подивитися отримані дані від витратного вимірювача або лічильника;
• зробити орієнтовний розрахунок витрати рідини по напору.

Вимірювання даних динаміки і дебіту гідроспоруди виконується за допомогою насоса продуктивністю не менше максимальної витрати рідини.

Для підвищення показників запасу води можна провести профілактику або ремонт фільтра і водозабірної труби. У деяких випадках динамічний рівень в гідроспоруді може знижуватися в результаті низької продуктивності встановленого обладнання або засмічення всмоктуючої фільтрує системи.

Рішення проблеми - заміна насоса і чистка основних елементів споруди.

Якщо водоносний шар недостатньо рясний, тоді причини низького запасу води полягають в наступному:

• При розробці гідроспоруди не торкнуться водоносний горизонт. Подібну проблему можна вирішити поглибленням шахти.
• Слабкий водоносний пласт, який не може забезпечити достатню кількість води. Рішення проблеми - розгойдування. Цей процес являє собою багаторазове викачування рідини для збільшення її обсягу в свердловині.

Якщо розгойдування або поглиблення гідроспоруди не дали необхідного результату, тоді єдиний вихід - розробка водозабірної точки на новому місці.

Облаштування приватної свердловини - відповідальний і трудомісткий процес, що включає в себе не тільки проведення бурильних робіт, але і установку насосного обладнання. Мабуть, головним етапом у розробці споруди є розрахунок запасу водного джерела.

Тепер кожен власник ділянки знає, як визначити дебіт свердловини і чому важливо виконати всі прорахунки на етапі буріння.
