Дах конверт схема, як розрахувати, як побудувати, з металочерепиці, з ерекром
Один з варіантів урізноманітнити дизайн власного будинку - встановити замість звичайної щипцевій двухскаткі дах-конверт. Крім оригінальності у неї є й інші переваги: найкраща ветростойкие, менша кількість вузлів. Фронтони (найбільш вразливі для опадів місця двухскаток) у конвертів відсутні.
Поговоримо про те, як робиться дах конвертом.
Схема даху конверта
Конверт - це будь-яка четирехскатка: вальмовая дах конвертом, шатрова. Зверху такий будинок виглядає як запечатаний лист, звідси і назва.
- У вальмовой даху скати неоднакові: торцеві виконані у вигляді трикутників, бічні - у вигляді трапецій.
- У шатрового даху всі чотири ската - рівнобедрений неконгруентні трикутники.
Конструкція допускає і більш складні форми. Наприклад, дах конверт з еркером.
Як розрахувати дах конверт?

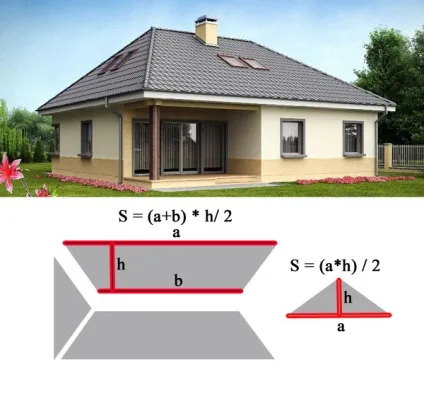

Вальмовую дах, як і всі дахи можна поділити на геометричні фігури, які потім легко вважати. Я вже докладно писав, як просто дізнатися площа даху. Обов'язково прочитайте цю статтю. вам відразу стане все зрозуміло.
1. Бічні сторони трикутників (с) - вони ж накосние крокви, вони ж хребти вальм - визначаються як відношення довжини рядового крокви (b) до синусу кута бічного ската.
2. b: половину довжини торцевої стіни (a / 2) поділити на косинус кута бічного ската.
3. Довжина коника вальмовой даху: (с) помножити на косинус кута торцевого ската і подвоїти.
4. Площа трикутника: висоту трикутника h помножити на c.
5. h знаходиться за теоремою Піфагора: квадрат c мінус квадрат a / 2, витягти корінь.
6. Площа трапеції: висоту трапеції b помножити на довжину підстави (бічного карниза), розділити навпіл.
7. Підсумовуючи площі всіх чотирьох скатів, знаходимо корисну площу покрівельного матеріалу.
Зверніть увагу
Фактична кількість визначається виходячи з корисної площі одиниці даного покриття, зазначеної виробником.
Наприклад, розрахунок металочерепиці для даху-конверта:
- Загальну площу покрівлі ділимо на корисну площу аркуша, округляємо в більшу сторону і додаємо запас;
- Підсумовуємо довжини всіх карнизів. Із загальної довжини карнизної планки віднімаємо 10 сантиметрів, необхідні для нахлеста. Ділимо суму на отриману величину, округляємо в більшу сторону. Отримуємо необхідну кількість карнизних планок;
Зверніть увагу
Аналогічно обчислюємо потрібну кількість коникових елементів: підсумовуємо довжини всіх хребтів вальм і коника вальмовой даху, віднімаємо з довжини елемента 10 см, ділимо суму на отриману цифру.
Кількість бруса і дощок для пристрою крокв розраховується відповідно до схеми каркаса. Сюди включені:
- Мауерлатний брус;
- Накосние (кутові) крокви;
- Рядові крокви;
- Короткі кроквяні ноги;
- Балки перекриття;
- стійки;
- У вальмових дахів - коник;
- Додаткові елементи: стяжки, розкоси, підкоси, лежня, бічні прогони.
Як побудувати дах конвертом?
Головна відмінність від щипцевих дахів - пристрій кроквяної системи.

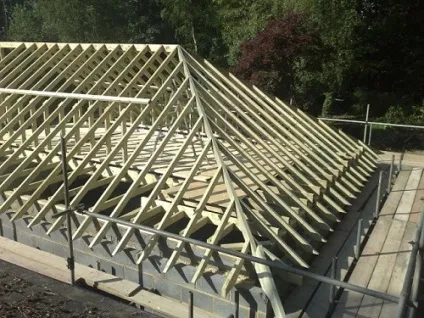

1. На бетонних і цегляних коробках монтаж починається з укладання мауерлата. На цій посаді використовується брус перерізом не менше 10 на 10 сантиметрів. Його встановлюють на шпильки, замуровані в бетонну стяжку по периметру стін. Брус кладуть на підкладку з руберойду в п'яти сантиметрах від зовнішнього краю стіни.
2. Як покласти лаги для даху конверт? Балки перекриття укладаються на мауерлат уздовж короткої стіни, з невеликим випуском за стіну для карниза. Крок укладання залежить від товщини бруса і очікуваних навантажень.
3. Якщо площа шатрового даху невелика, досить встановити тільки одну стійку по центру. Зверху на неї буде спиратися коньковий вузол. Якщо площа більша, а скати довгі - роблять чотири додаткові стійки під накосние крокви, між гребеневим вузлом і рогом будинку. Для вальмових дахів потрібно як мінімум дві стійки, на кінцях коника. У місцях, де сходяться три ската. Їли бічні прогони довгі, стійок роблять кілька штук. Їх встановлюють на балки перекриття.

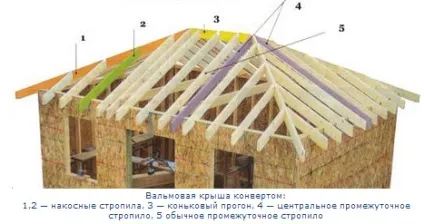

4. Далі ставлять накосние крокви. Один кінець спирають на крайню стійку вальмовой даху (у шатрових - на центральну), другий - на кут мауерлата. Діагональні крокви найчастіше роблять складовими, оскільки довжини Брас не вистачає.

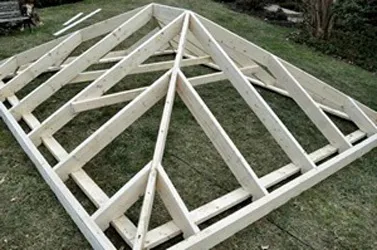

5. Можна спочатку укласти коник вальмовой даху, потім на нього опереть рядові крокви. Або навпаки: встановити паралельно один одному трикутні кроквяні ферми, а потім на них встановити коник. У шатрових дахів потрібно виконати коньковий вузол. Для цього всі верхні кінці крокв підпилюють, щоб вони тісно примикали один до одного.
6. Короткі крокви служать підпорами для накосних. Один кінець спирається на мауерлат, другий з'єднаний з накосная кроквою вище-нижче середини, відповідно до схеми.
8. Встановлюють додаткові опорні елементи: підкоси і т.д.
Зверніть увагу
Якщо скати дуже довгі, потрібна установка бічних прогонів.
