З плоскими дахами будують дерев'яні господарські споруди (склади, сараї). Житлові каркасні будинки з пласкими дахами будуються досить рідко.

По конфігурації даху діляться на односхилі, двосхилі, вальмовиє, полувальмовиє.

Бюджетний варіант: каркасний будинок з односхилим дахом

Дах каркасного будинку фото і відео каркасного будинку з плоскою, ламаної і мансардним дахом

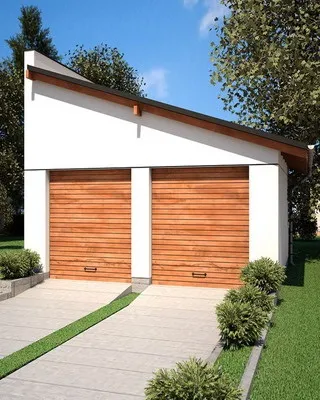

Каркасний будинок з односхилим дахом - самий бюджетний варіант, як по трудомісткості, так і за витратами матеріалів. Їх встановлюють у будинках невисокого рівня відповідальності та архітектурної виразності - терасах, сараях, підсобних спорудах, літніх будівлях, невеликих лазнях. будівлях, в яких водовідведення та скидання снігу не дозволений на проїжджу частину вулиці. Кут нахилу даху не перевищує 30 °.

Будівництво двосхилим даху каркасного будинку

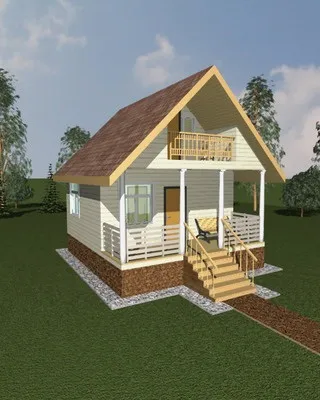

Двосхилі дахи каркасних будинків можуть бути рівнозначними і нерівнозначними. При рівнозначною даху обидва ската покрівлі мають однаковий кут нахилу.

Кут нахилу залежить від атмосферних навантажень: при інтенсивних і рясних снігопадах рекомендується робити дах із значним ухилом (більше 30 °), щоб сніг не затримувався на її поверхні. У місцевості з великим вітровим напором ухил намагаються робити якомога менше, щоб стіни і кроквяні конструкції не відчували значною горизонтального навантаження.

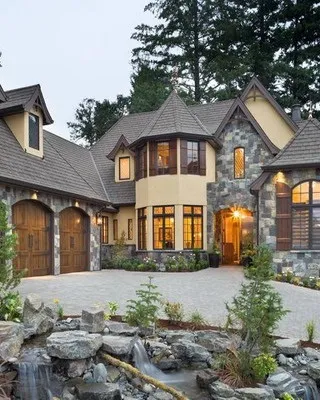

Різновид двосхилим даху - Багатощипцовий дах, у якій кілька скатів, орієнтованих на різні сторони будівлі.

Двосхилі дахи прості в пристрої кроквяної системи (простіше, ніж чотирьохскатні). У районах із значними вітровими і невеликими сніговими навантаженнями їх бажано влаштовувати з більш пологими схилами. Круті скоси проектують в місцях великих снігопадів (сніг не накопичується на покрівлі).

Технологія будівництва вальмовой даху будинку

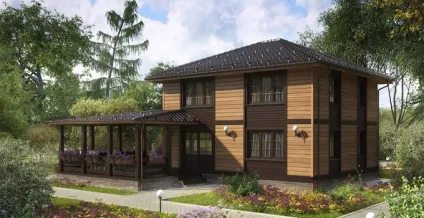

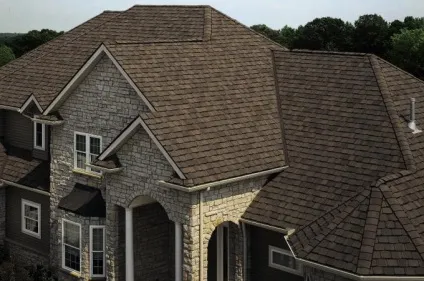

Дахи з чотирма скатами - двома трикутними і двома трапецієвидними - називають вальмовими. У полувальмових дахах сусідні схили різного рівня.

Будівництво вальмового дахів каркасного будинку значно економить матеріал на стінах другого поверху або горища: адже замість двох стін роблять два ската. При зведенні будинку без житлових горищ вибір вальмових або скатних дахів базується виключно на естетичні уподобання замовника.

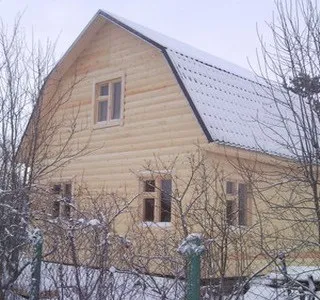

Монтаж мансардного (ламаної) даху каркасного будинку

Однак якщо в каркасному будинку передбачений мансардний поверх, доцільно вибрати чотирьохскатну дах і грамотно влаштувати кроквяну систему.

При такому підході корисна площа мансарди (тобто там, де висота дозволяє ходити не пригинаючись) збільшиться.

Монтування вікон в стінах мансарди, а не в покрівлі. обходиться меншими силами.

Але освітленість з вальмовой дахом і вікнами вбудованого типу в порівнянні з мансардним дахом каркасного будинку і вікнами в стінах на порядок вище.

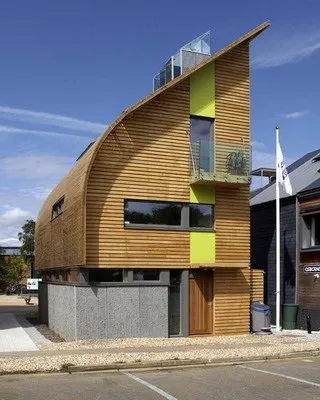

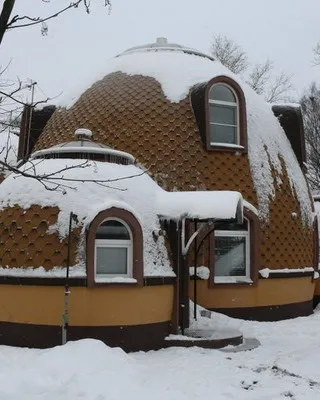

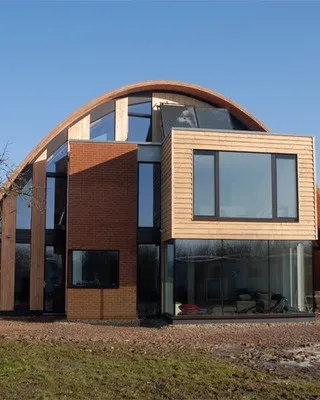

Є ще склепінні, конічні і купольні дахи, але вони досить складні у виготовленні. Хоча можна знайти фахівців, які зможуть зробити і їх.

Для збільшення житлових площ при незмінній трудомісткості зведення найчастіше на верхньому поверсі влаштовують мансарду. Мансарда - поверх у горищному просторі, фасад якого повністю або частково утворений поверхнею (поверхнями) похилого або ламаного даху. При цьому лінія перетину площини ламаного даху каркасного будинку і фасаду повинна бути на висоті не більше 1,5 м від рівня підлоги мансардного поверху.

Технологія побудови даху каркасного будинку

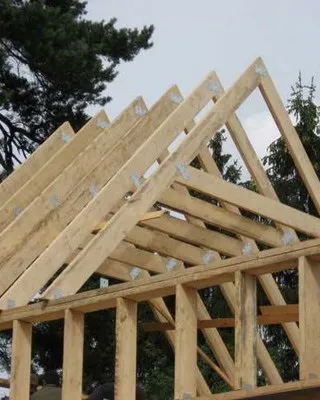

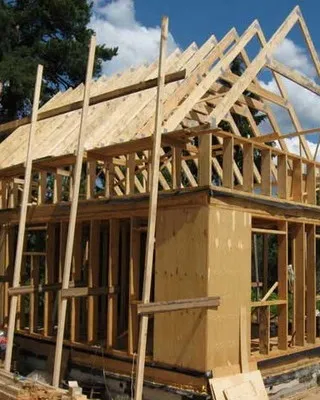

Після того як змонтували кроквяну систему будинку, приступають до виготовлення даху. Необхідно добре собі уявляти порядок майбутніх операцій. На схемі показана конструкція даху каркасного будинку з повним переліком необхідних матеріалів для її пристрою.

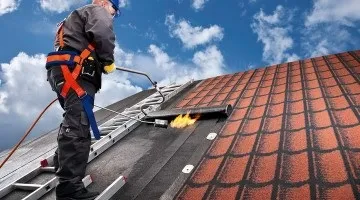

Технологія будівництва даху будинку така: на готову кроквяну систему накладається лати, встановлюється утеплювач, пароізоляційна плівка, покрівельний матеріал.

Потім за технологією побудови даху будинку переходимо до покриття карнизних звисів, жолоби, рядовому покриттю схилів даху, і разжелобков. До того як покласти покрівлю, необхідно перевірити дотримання проектних ухилів скатів, правильність влаштування обрешітки, сортування покрівельного матеріалу. Із загального обсягу робіт приблизно половину складає монтаж даху каркасного будинку, що виконується безпосередньо на покрівлі, тобто в найбільш складних умовах. Зупинимося докладніше на цих операціях, перша з яких - пристрій обрешітки.

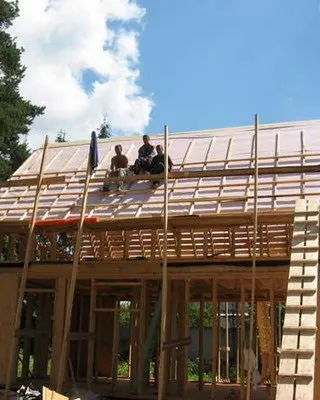

Решетування даху каркасного будинку

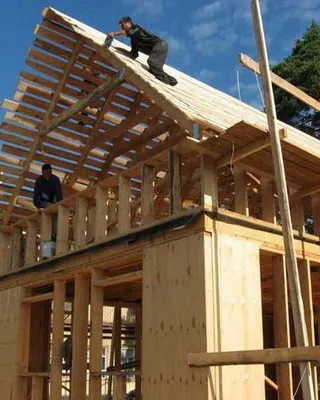

Обрешітку кладуть на крокви, і вона служить основою для настилу покрівлі. Її роблять з дощок, брусків-жердин різного перетину, які можна укладати як вразрядку, так і впритул. Крок і кількість конструкцій обрешітки розрізняються залежно від виду покрівельного покриття.

Для влаштування суцільної обрешітки використовують дошки не нижче другого сорту, рівні, сухі, без сучків (вони порушують цілісність волокон і можуть привести до поломки дошки і пошкодження структури настилу), з обтесані краями. Для збільшення терміну служби обрешітки все дерев'яні матеріали рекомендують покрити антисептичним розчином і вогнезахисним складом (антипиреном).

Суцільне решетування є ряд щільно покладених один до одного дощок і створюється двома способами:

дошки укладають впритул один до одного паралельно коника даху;
спочатку дошки кладуть паралельно коника даху на відстані 50-100 см, після чого на них знову прибивають дошки, але вже перпендикулярно коника впритул один до одного.

Однак потрібно пам'ятати, що крок і кількість конструкцій обрешітки розрізняються залежно від виду покрівельного покриття.

Обрешітку для рулонного матеріалу можна влаштувати суцільним або подвійним дерев'яним настилом.

Для установки подвійного настилу перший шар дощок укладають вразрядку паралельно коника даху (робочий настил), другий шар товщиною 20-25 мм і шириною 50-70 мм розташовують під кутом 45 ° до першого (захисний настил).

Настил повинен бути рівним, без щілин, западин, що стирчать капелюшків цвяхів або горбів. Він повинен легко витримувати вагу людини, який буде укладати покрівлю, і виконувати інші роботи на даху. Оптимальна товщина дощок - 25 мм, ширина - 100-140 мм. Стикуватися їх найкраще на кроквах, розміщуючи в шаховому порядку.

Прибиваючи дошки обрешітки, цвяхи забивають по крайках, неглибоко утапливая капелюшки. Рулонний матеріал на торцях звисів потрібно перегинати, тому кромки дощок на звісах рекомендується попередньо обстругати, щоб не пошкодити матеріал на згині. На вершину коника по всій довжині слід прибити смужку покрівельної сталі шириною близько 30 см.

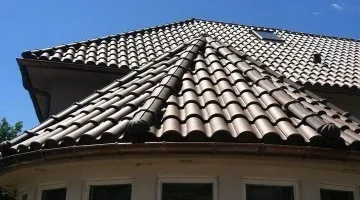

Решетування під черепицю (глиняний або цементно-піщану) передає на конструкцію даху великі навантаження, тому при її устрій використовують бруски з мінімальним перетином 50 × 25 мм, здатні витримувати чималу вагу.

Обрешітку для черепиці можна зробити суцільним настилом з брусків або з двох шарів дощок - чорнового настилу, на який прибивають контробрешетку, а також брусків, розташованих уздовж ската. Контробрешетка встановлюється на гідроізоляційний шар і забезпечує вентиляцію під черепицею. Оптимальна відстань між брусками - 50 см. Точний розмір перетину розраховується залежно від кута нахилу даху, кроку контробрешетування і величини черепиці (стандартна - 330 × 420 мм).

Крок обрешітки - 310-320 мм при ухилі даху менше 22 °, 320-335 мм - при ухилі 22-30 ° і 335-345 мм - при ухилі більше 30 °. Скала брусок необхідно встановлювати на 25-35 мм вище за інших брусків.

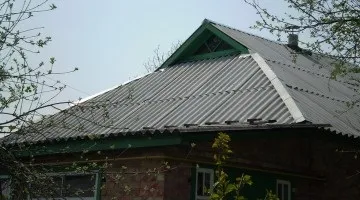

Решетування під азбестоцементні листи. Шифер - матеріал досить важкий, тому для пристрою обрешітки будуть потрібні бруски перетином 60 × 60 мм. Висота карнизного бруска повинна бути трохи більше - 66 мм. Настилом служать прибиті на відстані один від одного бруски (середній крок - 50 см), які діляться на парні і непарні. Парні повинні мати висоту 63 мм, непарні - 60 мм.

Для полегшення укладання і економії грошей рекомендується на парні використовувати бруски висотою 60 мм, але підкладати під них планку, руберойд або толь товщиною 3 мм.

Решетування під сталеву покрівлю може мати як суцільний настил, що складається з притиснутих один до одного дощок, так і розріджене. Товщина дощок для суцільного настилу - 30-40 мм. Перетин брусків для розрідженій обрешітки - 50 × 50 мм, розміри дощок - 5 × 120-140 см.

Поверхня обрешітки повинна бути рівною, без прогинів або опуклостей. Відстань між брусками - 200-250 мм. Через кожні 139см обов'язково прибивають дошки шириною до 140 мм і висотою, ідентичною висоті бруска, на якому стикуються фальци сталевих листів.

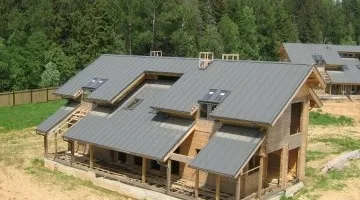

Решетування під профільований лист або металочерепицю робиться з брусків, які мають у своєму розпорядженні на відстані 300-500 мм один від одного. Для кріплення листів використовують покрівельні шурупи товщиною 3,5-4 мм, довжиною 40-50 мм з великої капелюшком і ущільнювачем. На карнизах кріплять клямером.

Хоча змонтована лати може грати роль сходів, не слід нехтувати правилами безпечної роботи на висоті.

При будь-якої конструкції обрешітки карнизний звис роблять з суцільного дощатого настилу шириною 3-4 дошки (700 мм), які повинні бути рівними по всій довжині. Звиси даху рекомендується влаштовувати шириною не менше 350 мм.

Уздовж коника укладають дві дошки, що сходяться крайками, які служать для підтримки конькового стику. Фронтонний звис повинен виступати над латами на 40-50 мм.

Всі елементи обрешітки міцно закріплюють на кроквах. Стики дощок і брусків потрібно розташовувати вразбежку. В процесі укладання обрешітки слід пам'ятати про димарі - потрібно встановити заставні деталі. Дерев'яні лати і елементи кроквяної конструкції, які не захищені теплоізоляцією, розташовуються не ближче 13см від труби.
