Цифровий вольтметр в панель приладів, вироби для авто
Прийшов мені поштою з Китаю вольтметр з REM. Насамперед я перевірив його роботу вдома за допомогою комп'ютерного блоку живлення. І до речі скажу ще про дещо ніж. деякі люди мені писали що REM на них не працює, і що вольтметр працює постійно, навіть при вимкненому ГУ. Спочатку я теж так подумав.
У чому ж справа? Ось у чому. зі схеми приладу виходять три дроти - червоний, чорний і білий. Всі ми звикли що «+» - це червоний, а чорний це «-«, ну і можна припустити що білий - це REM. Чи не тут то було, і ті у кого проблеми з роботою даного девайса - запам'ятовуйте! Червоний - плюс, білий - мінус, а чорний - REM. повернемося до робіт. як працює - сподобалося, дивився при пробному підключенні до блоку живлення.
Але особисто для мене був і мінус - занадто яскраво світяться цифри, вночі будуть зліпити і залучати неабияку увагу. Беремо шматок тонировочной плівки, і розбираємо. все дуже просто - схема з індикацією тримається в корпусі на двох засувках - розсовуємо їх і витягаємо начинку.
Виймаємо розсіюють скельце. Одна сторона у нього гладка, інша шіршавая.

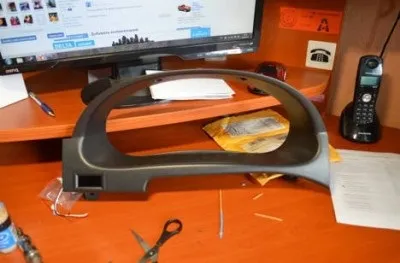

Я вирішив поставити його в окантовку комбінації приладів, там якраз зліва є достатньо місця. сам процес виготовлення отвори не знімав - позначив розмір, і по контуру свердлив, потім грубі краю допрацював натфілем і вуаля)))
Зворотній бік.
У машині REM я кинув на магнітолу, а самі дроти + і - кинув на клеми підсилювача, так як все просадки вольтметр нам покаже безпосередньо звідти. На вольтметрі є регулювальний резистор. За допомогою мультиметра я відрегулював показники. Ну і власне фото всього встановленого і знаходиться в роботі.
Дякую всім за увагу)) удачі і 14+ вольт Вам)))
Сергій, нічого надприродного в підключенні немає, чорний дріт мінус, червоний плюс, а білий це вимір, але зазвичай його з'єднують з червоним разом.
У цього вольтметра поріг спрацьовування від 4.5 вольт. Хоча і написано що він вимірює від «0», а насправді від 4.5 вольт і до 30, але це не вважається несправністю.
Зазвичай у таких, трьохпровідний вольтметрів - чорний мінус харчування, червоний плюс харчування (4-30в), а білий - вимірювальний, тоді він і буде вимірювати від 0 до 30.
