У статті описаний саморобний верстат з ЧПУ. Головне достоїнство даного варіанту верстата - простий метод підключення крокових двигунів до комп'ютера через порт LPT.

механічна частина

станина
Станина нашого верстата зроблена з пластмаси товщиною 11-12мм. Матеріал не критичний, можна використовувати алюміній, органічне скло фанеру і будь-який інший доступний матеріал. Основні деталі каркаса прикріплюються за допомогою саморізів, при бажанні можна додатково оформити місця кріплень клеєм, якщо використовуєте деревину, то можна використовувати клей ПВА.

Чпу верстат своїми руками, all-he

Супорта і напрямні
Як напрямні використані сталеві прутки з діаметром 12мм, довжина 200мм (на вісь Z 90мм), дві штуки на вісь. Супорта виготовляються з текстоліту розмірами 25Х100Х45. Текстоліт має три наскрізних отвори, два з них для напрямних і одне для гайки. Напрямні частини кріпляться гвинтами М6. Супорти Х і У в верхній частині мають 4 різьбових отвори для кріплення столу і вузла осі Z.

Чпу верстат своїми руками, all-he

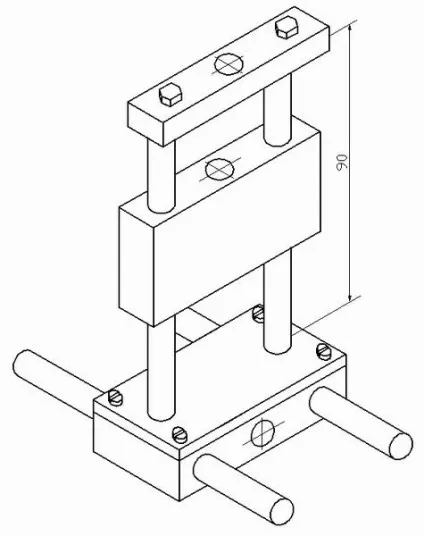

супорт Z
Напрямні осі Z кріпляться до супорта Х через сталеву пластину, яка є перехідною, розміри пластини 45х100х4.

Чпу верстат своїми руками, all-he

Чпу верстат своїми руками, all-he

Крокові двигуни встановлюються на кріплення, які можна виготовити з листової сталі з товщиною 2-3мм. Гвинт потрібно з'єднати з віссю крокової двигуна за допомогою гнучкого валу, в якості якого може бути використаний гумовий шланг. При використанні жорсткого вала, система буде працювати не точно. Гайку роблять з латуні, яку вклеюють в супорт.

Чпу верстат своїми руками, all-he

збірка
Збірка саморобного ЧПУ верстата, здійснюється в наступній послідовності:

  • Для початку потрібно встановити в супорта все напрямні компоненти і прикрутити їх до боковин, які спочатку не встановлені на підставу.
  • Супорт пересуваємо по напрямних до тих пір, поки не доб'ємося плавного ходу.
  • Затягуємо болти, фіксуючи напрямні частини.
  • До основи кріпимо супорт, вузол напрямні і боковину, для кріплення використовуємо саморізи.
  • Збираємо вузол Z і разом з перехідною пластиною прикріплюємо його до супорта X.
  • Далі встановлюємо ходові гвинти разом з муфтами.
  • Встановлюємо крокові двигуни, поєднуючи ротор двигуна і гвинт муфтою. Звертаємо суворе увагу на те, щоб ходові гвинти оберталися плавно.

Рекомендації по збірці верстата:
Гайки можна виготовити також з чавуну, використовувати інші матеріали не варто, гвинти можна купити в будь-якому будівельному магазині і обрізати під свої потреби. При використанні гвинтів з різьбленням М6х1, довжина гайки буде 10 мм.

Переходимо до другої частини збірки ЧПУ верстата своїми руками, а саме до електроніки.

електроніка

Блок живлення
Як джерело живлення був використаний блок на 12Вольт 3А. Блок призначений для харчування крокових двигунів. Ще одне джерело напруги на 5Вольт і з током 0.3А був використаний для заживлення мікросхем контролера. Джерело живлення залежить від потужності крокових двигунів.

Наведемо розрахунок блоку живлення. Розрахунок простий - 3х2х1 = 6А, де 3 - кількість використовуваних крокових двигунів, 2 - число які живляться обмоток, 1 - струм в Амперах.

Чпу верстат своїми руками, all-he

контролер управління
Керуючий контролер був зібраний всього на 3-х мікросхемах серії 555TM7. Контролер не вимагає прошивки і має досить просту принципову схему, завдяки цьому, даний ЧПУ верстат своїми руками може зробити людина не особливо розбирається в електроніці.

Чпу верстат своїми руками, all-he

Опис і призначення висновків роз'єму порту LPT.

Для експерименту був використаний кроковий двигун від старого 5,25-дюймів. У схемі 7 біт не використовується тому застосовано 3 двигуна. На нього можна повісити ключ включення головного двигуна (фреза або свердло).

Драйвер для крокових двигунів
Для управління кроковим двигуном використовується драйвер, який з себе являє підсилювач з 4-я каналами. Конструкція реалізована лише на 4-х транзисторах типу КТ917.

Чпу верстат своїми руками, all-he

Чпу верстат своїми руками, all-he

Для управління використовується програма vri-cnc. Детальний опис та інструкція з використання програми знаходиться на офіційному сайті.

Чпу верстат своїми руками, all-he

Чпу верстат своїми руками, all-he

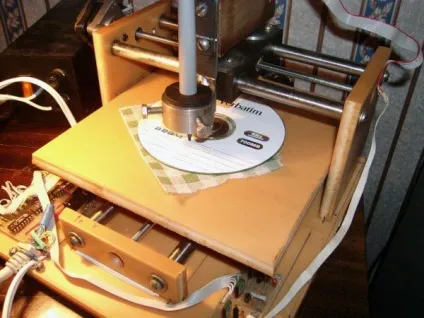

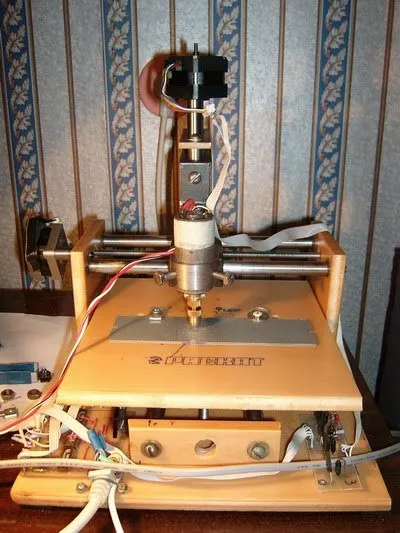

Зібравши даний ЧПУ верстат своїми руками, ви станете власником машини здатної виконувати механічну обробку (свердління, фрезерування) пластмас. Гравіювання по сталі. Також саморобний верстат з ЧПУ може використовуватися як графічний пристрій, на ньому можна малювати і свердлити друковані плати.

Чпу верстат своїми руками, all-he

Чпу верстат своїми руками, all-he

За матеріалами сайту: vri-cnc.ru
