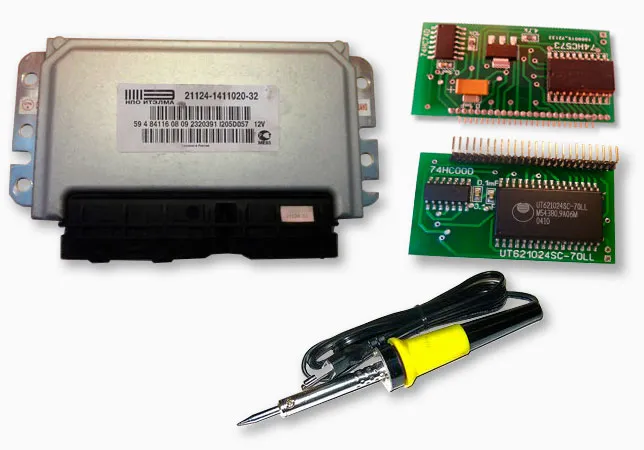

Керівництво по установці інженерної плати січень 7
Увага!
Перед установкою плати, блок ЕБУ повинен бути повністю справний.
Він повинен адекватно працювати на автомобілі, виходити на діагностику,
прошивка коректно зчитується і записується.
При пайку плати ні в якому разі не можна користуватися паяльної кислотою!
Застосовувати потрібно флюси і паяльні припої що не містять кислоти.

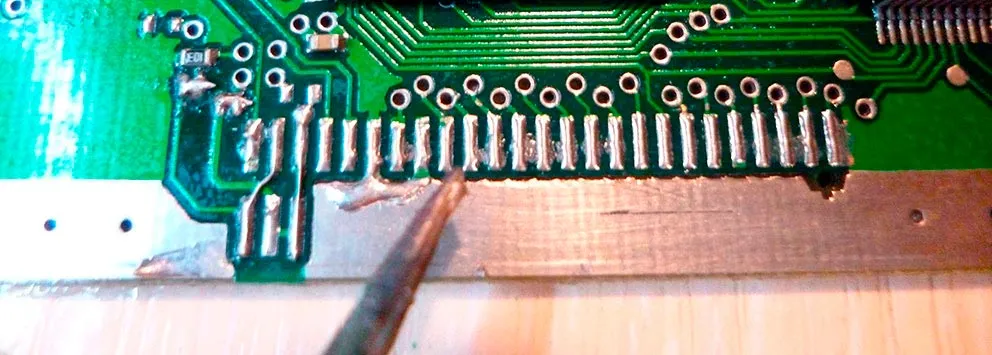

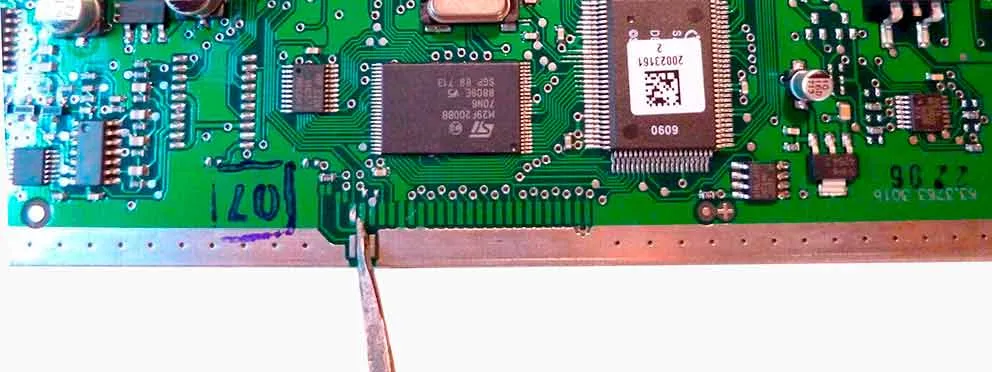

Насамперед потрібно зачистити контактні площадки від зеленной маски друкованої плати
під кріплення інженерної плати.
Для цього можна скористатися скальпілем або канцелярським ножем.
Після зачистки контактів, облуди контакти оловом з паяльним флюсом.

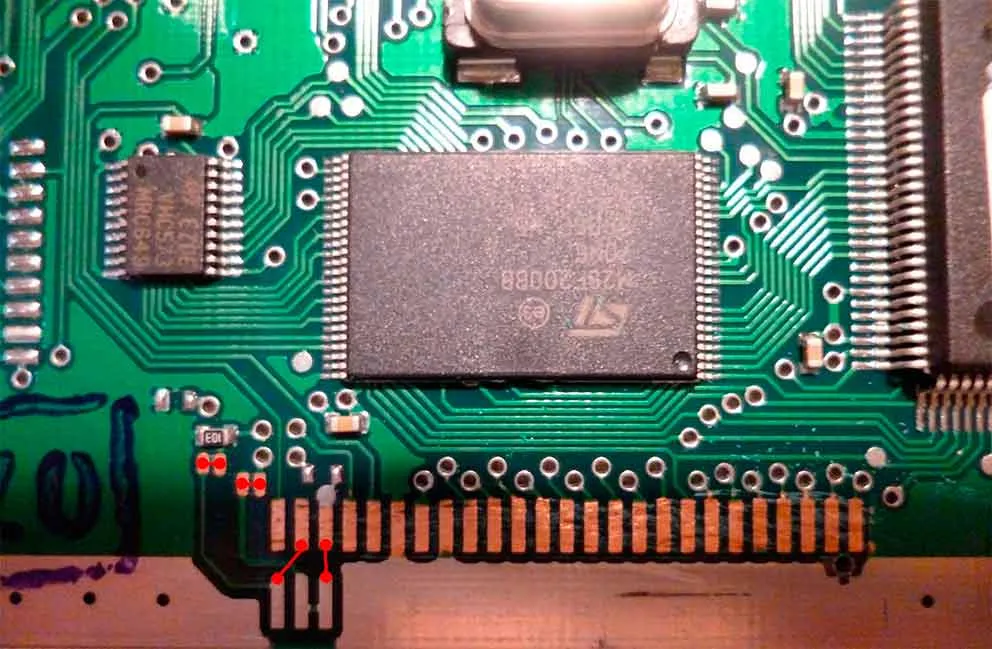

З'єднайте контакти тонким проводом як показано на фото.

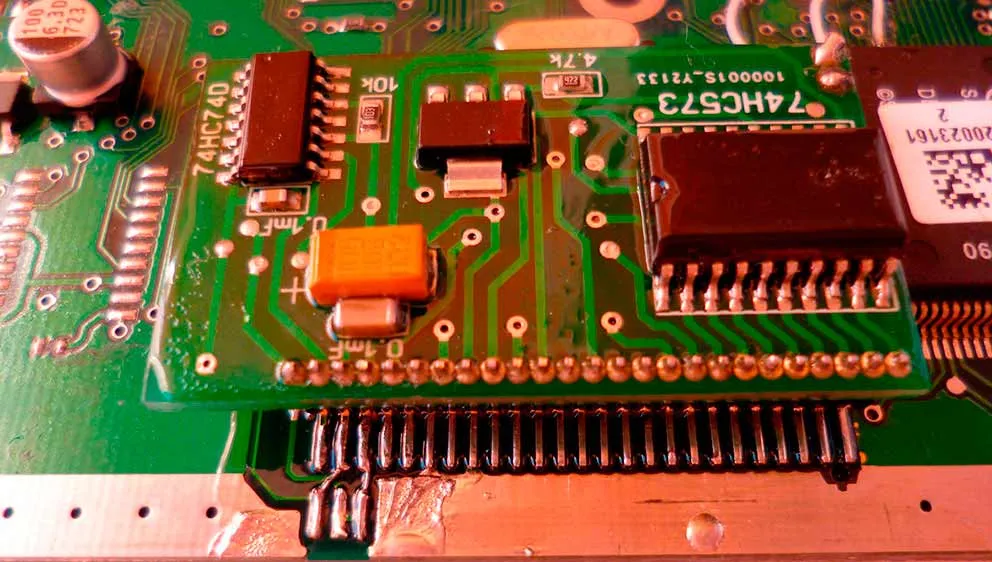

Припаяйте кутові контакти інженерної плати як показано на фото.

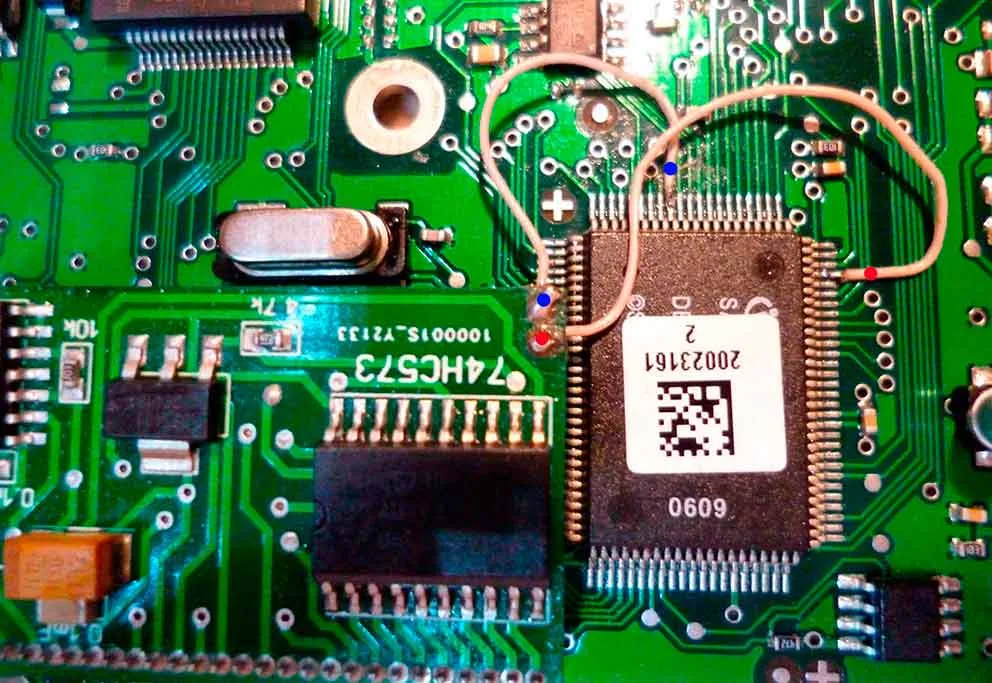

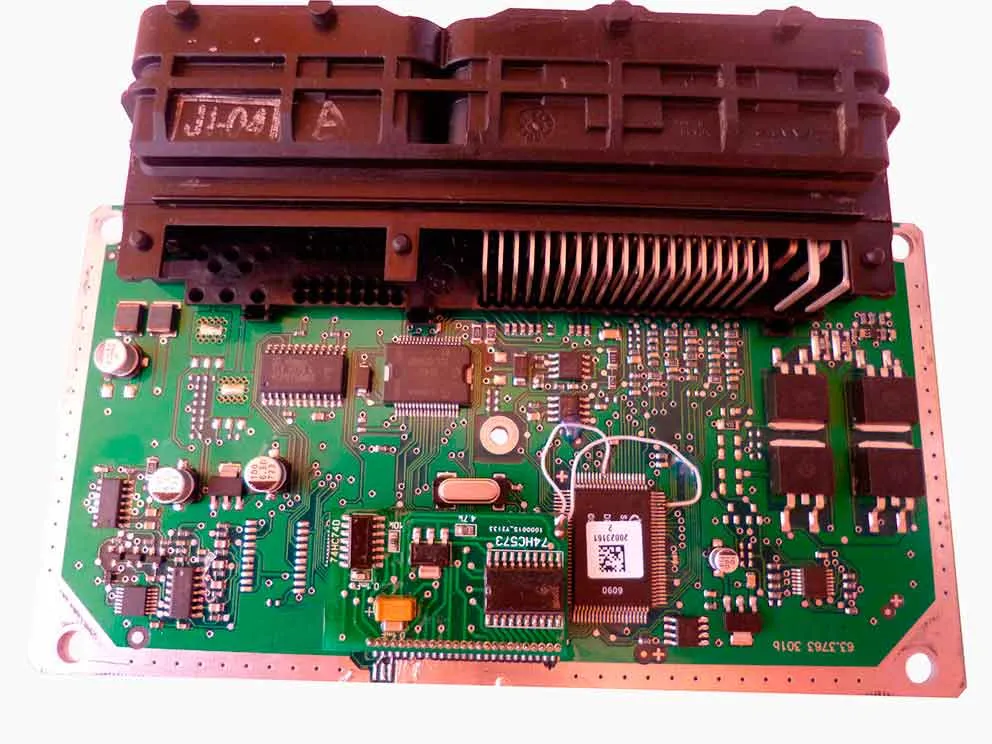

Далі необхідно припаяти два проводка з плати до процесора Saf-c 509 lm.
C квадратного контакту інженерної плати, потрібно припаяти до верхнього ряду процесора на порожній контакт (він один в цьому ряду,
відзначений синьою крапкою на фото.)
Контакт має круглу форму припаюється до контакту процесора зазначений на фото червоною крапкою. (Цей контакт буде
четвертим з верху в цьому ряду контактів.
Увага!
Провід припаяні до процесора не повинні замикати знаходяться поруч ноги процесора.
Будьте дуже уважні при установці плати в ЕСУД.
Далі необхідно записати в блок інженерну прошивку з розширенням BIR.
і повністю очистити eeprom.
Для цього можна скористатися програмою combiloader 2.1.8
Викачуємо Безкоштовну програму OPEN OLT
Запускаємо програму і натискаємо на кнопку з'єднатися,
внизу програми повинні загорітися написи зеленим кольором online supported.
Дана плата буде працювати з будь-яким безкоштовним софтом, так і з будь-яким платним ПО.
Увага!
При самостійному встановленню інженерної плати, необхідно мати
навички роботи з паяльником. Ми не несемо відповідальність за Ваші
дії у випадку пошкодження інженерної плати або блоку.
Для якісної установки і перевірки скористайтеся нашою послугою,
установка інженерної плати в Ваш блок .Ви отримаєте якісний монтаж
інженерної плати, полностьюпроверенний і працездатний інженерний Ебу.
Перш ніж писати в техпідтримку переконайтеся в наступних діях!
1) K-line адаптер повинен бути на FTDI чіпі (вважається кращим). З дешевими адаптерами на чіпах CH, ELM тощо. Чіпах працювати не буде.
2) Заливати прошивку тільки загрузчиком combiloader 2.1.8,
у нього свій спеціальний протокол. Чи не якими чіплодирямі тощо. Заливати не можна, в онлайн не вийде.
3) Прошивка повинна бути інженерна (призначена для інженерного блоку). Чи не з якими серійними прошивками
Паулюс, криголам, і ін. блок в онлайн не вийде.
4) Після установки інженерної плати, блок 100% повинен підключиться і вийти в онлайн на столі, досить відключити провід дозволу програмування (він потрібен тільки для запису). Ні не якийсь необхідності бігти з ним в машину. Якщо не працює на столі, то на машині тим більше працювати не буде.
5) Ялини блок виходить в онлайн на столі, а на машині немає.
Тоді необхідно перевірити провід К-Лінії, його потрібно
відключити від блоку АПС (багато хто не знає що таке АПС) і вивести прямо на діагностичний роз'єм.
6) Даллас в блоці потрібен тільки для прив'язки комерційного софта, він не як не пов'язаний з інженерної платою. Наприклад якщо в звичайний (НЕ інженерний ЕБУ) на певний висновок процесора підключити сигнальну ногу Далласа а іншу на масу і залити в блок інженерну прошивку, то Даллас також буде зчитуватися програмами для читання Далласа.
Алгоритм читання ключа з Далласа закладений в самій інженерної прошивці, його опитує прошивка а не інженерна плата.
Нагадую, що ми не даємо консультації з налаштування двигунів і т.д. і ні хто Вам ні де не допоможе поки ви самі по ниточці у всьому цьому не розберетеся. Всі ці консультації на форумах і т.д. ще більше будуть вводити Вас в оману, так як 80% людей на цих форумах відповідають на питання самі ні чого не знають.
Ну ніби все дохідливо пояснив. Сподіваюся це відкриє кому то очі в реальність.
