Човник для намотування

ЧЕЛНОК для намотування

З намоткой кільцевих трансформаторів і феритових кілець, можуть виникнути складності, особливо якщо немає спеціального пристосування. Про нього ми зараз і дізнаємося. Знадобилося намотати на ферритові кільце пару обмоток, 5 витків проводом 0,5 мм і 200 витків 0,1 мм. Знадобилося не водночас прямо зараз, а ще з місяць тому. Гальмували спогади. Якось вже доводилося мотати ферритовое колечко діаметром 10 мм.

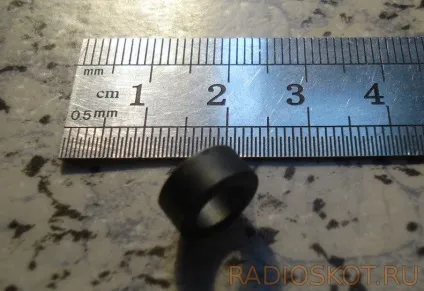

Щоб все не повторилося, довелося почати з пристосування. Спочатку з його ескізу. Для цього виміряв його з усіх боків і отримав: D = 10 мм, d = 6 мм, H = 5 мм. Тут важливий внутрішній діаметр кільця рівний 6 мм, виходячи з цього значення ширину майбутнього пристосування (надалі човника) візьмемо на 2 мм менше. Довжину човника визначимо так: довжина одного витка (можна визначити дослідним шляхом) дорівнює 1,5 см, значить 200 витків рівні 3 метрам. Для того щоб вмістити їх на човнику його довжина повинна бути від 70 до 100 мм. В цьому випадку, човник з намотаним на нього проводом повинен проходити через кільце.

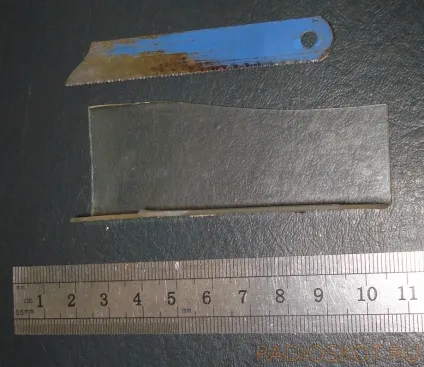

Як видно на фото спочатку потрібна заготовка, буде потрібно відповідний шматок пластмаси, в обов'язковому порядку не тендітної і мінімально товстої. Був знайдений прозорий пластик товщиною 1 мм і досить пластичний, незважаючи на те, що схожий на органічне скло.

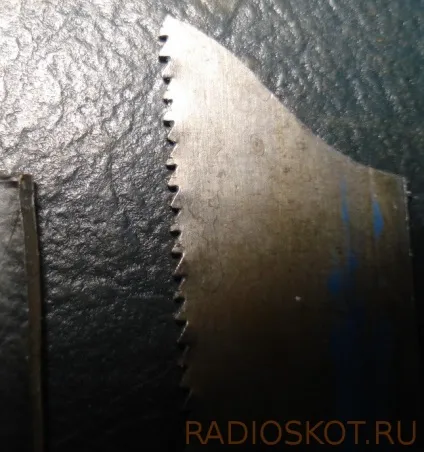

Також потрібна лінійка і різак, який з успіхом замінить уламок пиляльного полотна по металу і у якого ріжучі зуби спрямовані в правильну сторону (дивіться на фото).

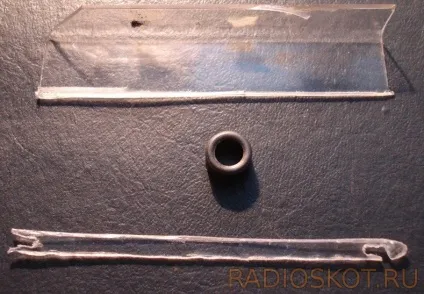

Робимо розмітку і по лінійці, крайнім зубом від зламу, ріжемо (скребём - так швидше і зручніше). В отриманій заготівлі свердлом діаметром 2 мм, на відстані від краю 5 мм робимо отвори. З одного боку одне, з іншого два. І нарешті, закінчуємо виготовлення човника пропилом цих отворів так щоб було як на нижньому зображенні ескізу.

Човник вийшов правильної форми, а що стосується витонченості, так нам не він потрібен, нам кільце намотати.

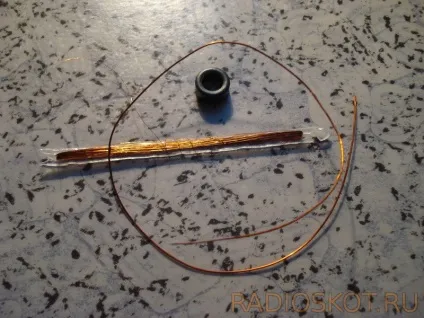

Провід перед намотуванням відміряє і відразу відрізаємо, щоб не плутатися з довжиною під час намотування, потрібно 3 метри і по 5 см на висновки, разом 310 см, не більше. Зарядив човник, і по його товщині відразу стало видно, що все буде добре.

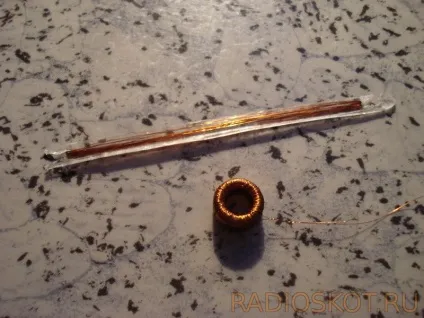

Не поспішаючи, слухаючи музику і не рахуючи витки, мотаємо провід на кільце стежив лише за тим, щоб він розташувався на ньому рівномірно. Знадобилося 25 хвилин, зроблено з першої спроби.

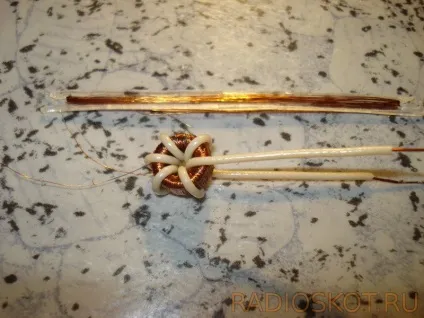

Перед тим як намотати решта п'ять витків проводом 0,5 мм, знайшов відповідний шматок оболонки для нього. У ній раніше був провід більшого діаметра, так що помістився він туди без проблем. Ніби як дуже навіть нічого. А човник приберу, вже вирішив, що тепер зможу з легкістю перемотати трансформатор на феритових кільцях для одного що раніше не заробив, через це трансформатора, пристрої.
