Чому згорів підсилювач tda 7377 на автомагнітоли
Згорілий підсилювач TDA 7377
Тема цієї статті навіяна досить частим зверненням в ремонт автомагнітол з несправністю, відсутність звуку або великі спотворення при відтворенні. При цьому моделі все нові з USB програвачем, вельми популярні останнім часом і мікросхемою вихідного каскаду TDA7377. Причина у всіх в основному одна, згорів підсилювач в магнітолі.
Діагностика займає небагато часу і пояснюючи клієнтові причину несправності практично завжди отримуєш питання, чому згорів підсилювач. А так як звертався контингент молодий, то і причина чому згорає підсилювач одна - зайве накручена гучність відтворення.

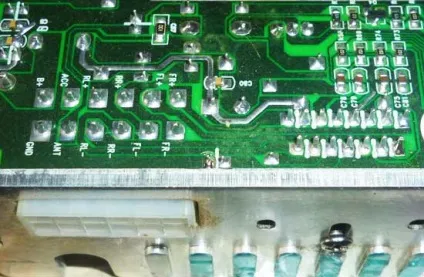

Нічого поганого в накрученою до кінця гучності немає за умови, що схема складена грамотно і враховані всі навантаження на елементи схеми. Я звичайно не інженер, але в даному випадку економія виробника просто дивує. Давайте подивимося на схему включення TDA7377 в автомагнітолах (Erisson RU-1036 і Soundmax SM-CCR3033):

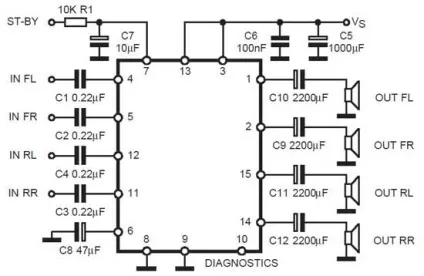

Тепер подивимося на типову схему включення TDA 7377 взяту з його даташіта:

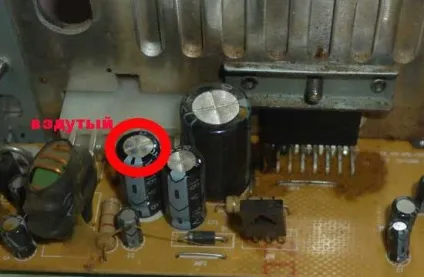

Відразу кидається в очі, що виробник з економив на двох конденсаторах і може схема була більш надійною якби наявні конденсатори були б більшої місткості з запасом по напрузі. Чи може чи може згоріти підсилювач маючи такі недоліки, та може.
Може так само трапиться, що згорів один канал на підсилювачі або два при несправності одного конденсатора. Це так само в кінцевому підсумку призведе до перегріву і підсилювач в магнітолі згорить.
При ремонті і заміні підсилювача конденсатори ставив більшої місткості, а за бажанням замовника переробляв під чотири конденсатора або перемикав в бруківку.
