Чим закрити свайно-гвинтовий фундамент вибір оздоблення

• Особливості технології застосування паль
• Які чинники впливають на розрахунок кількості паль?
• Чим зашити і обробити фундамент на палях?
• Етапи при створенні навісного цоколя

Ідея створити гвинтовий фундамент на палях прийшла в голову англійському архітектору А. Мітчелла. У 1838 році їм було запропоновано замінити трудомістке вбивання опор на більш легке вкручування за допомогою загострених наконечників з різьбленням.

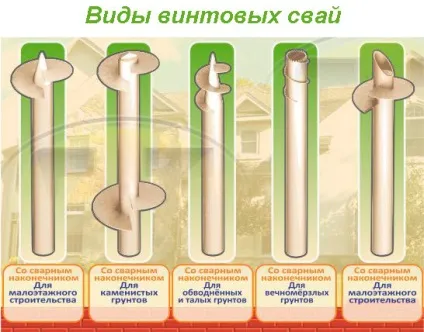

Схема видів гвинтових паль.

Маяк (затока Делавер, розташований в США) - перший об'єкт в світі, який випробував на собі фундамент палі на гвинтах. Він був побудований в 1850 році. Переконавшись, що надійність опор досить висока, технологію із застосуванням паль стали застосовувати і для зведення інших об'єктів промисловості в країні. Маяк функціонує досі і є підтвердженням успішності новаторської ідеї.

У промисловців запозичили цей метод облаштування підстави військові. Саме гвинтовий фундамент вони використовували протягом останнього століття для побудови пересувних баз.

Потім «естафета» була прийнята геологами і вченими, для роботи яких були створені дослідні центри в важкодоступних куточках планети.

В Україну він прийшов з великим запізненням. У 1880 році свайно-гвинтовий тип основи розглядався в наукових працях іменитого українського інженера Карловича. Він підкреслив вигоди і ефективність застосування пальового фундаменту в суворих кліматичних умовах. Радянські фахівці також взяли участь в удосконаленні якісних характеристик паль, застосувавши для їх виробництва особливий вид високоміцної сталі.

Особливості технології застосування паль

Схема закладення гвинтовий палі

Що являє собою паля? Це сталева труба (переважно пустотіла), на гострому кінці якої виготовлена ​​різьблення. Діаметр її становить в середньому 100-330 міліметрів, довжина палі варіюється від 0,25 до 2,5 метра. Стінки палі мають товщину в 8-12 міліметрів. Верхня частина труби має на собі капелюшок (прямокутну, круглу, U-подібну), на яку буде кріпитися ростверк. А він, у свою чергу, слугуватиме каркасом для «коробки» будинку. Для дерев'яних будинків перемичку роблять з бруса, для блокових і цегельних будинків - з металу.

З внутрішньої і з зовнішнього боку паля покрита антикорозійним покриттям (таким покривають днища кораблів). Від товщини захисного покриття залежить довговічність палі. 50 років - такий мінімальний період експлуатації сучасних виробів, який свідчить про надійність виробника.

У будівництві гвинтового фундаменту на палях застосовують:

• палі, що мають стандартну різьблення на кінці;
• палі з різьбленням і на наконечнику і в інших місцях труби;
• палі, що мають лопаті.

Схема обробки цоколя сайдингом.

Останні - більш дорогий варіант, але і більш ефективний. Їх «фартух» дозволяє ущільнювати грунт біля себе. На сьогодні не існує загальноприйнятих стандартів у виготовленні паль. Відомі виробники розробляють фірмовий модельний ряд одночасно з необхідними витратними матеріалами (фіксатори, капелюшки, перехідники та інші).

3 напрямки, в яких добре зарекомендував себе фундамент палі:

• будівництво як тимчасових, так і постійних споруд в приватному будівництві;
• будівництво опор для мостів та інших конструкцій;
• палі можливо використовувати і в ремонтних цілях для посилення частково деформованого старого фундаменту, не справляється з дією навантажень. Він знаходить своє застосування і в заміні старого зруйнованого підстави на нове, без демонтажу будівлі.

Для установки паль користуються або ручним способом, вкручуючи їх в землю гострим кінцем; або вдаються до допомоги спеціальних автоматичних установок. Паля заглиблюється в грунт досить легко, швидко досягаючи необхідної розрахункової відмітки в глибину.

Провівши монтаж гвинтових паль. їх потрібно буває закрити ростверком - поперечними перегородками (металевими куточками, смугами, швелерами). Ростверк забезпечує необхідну жорсткість фундаментної конструкції, підвищуючи опірність основи до рухів ґрунтів. Ростверк з дерев'яних матеріалів - це бруски з вмонтованою в них металевою арматурою. Після монтажу ростверку починають будувати будинок.

Повернутися до списку

Які чинники впливають на розрахунок кількості паль?

Схема пристрою фундаменту на гвинтових палях.

Несуча здатність однієї палі - головний фактор, який беруть до уваги при визначенні кількості гвинтових паль. Паля із заповненою бетоном внутрішньої порожниною здатна витримати навантаження понад 5 тонн. Ще варто врахувати:

1. Загальна вага майбутньої споруди з урахуванням постійних і динамічних навантажень (вітер, сніг та інші впливи механічного характеру).
2. Тип грунту і його характеристики по верствам, глибина його промерзання (для кожного регіону своя), коливання позначки підйому ґрунтових вод.
3. Довжина стійок. З метою вирівнювання горизонту може з'явитися необхідність в їх підрізання.
4. Граничне навантаження, яка впливає на вибір конкретної марки паль, їх кількості.

Палі гвинтові розподіляють рівномірно під внутрішніми і зовнішніми стінами будинку з кроком 2-3 метра. Цоколь зазвичай має висоту 50 сантиметрів, яка залежить від зовнішніх факторів. Починають будівництво фундаменту на палях з пробного буріння, за яким обчислюють несучу здатність грунту і довжину палі.

Переваги використання паль:

Схема видів фундаменту на гвинтових палях.

1. Пальово-гвинтового фундаменту підвладні всі види грунтів, за винятком скельних порід.
2. Вартість використання паль дешевше, ніж виготовлення стрічкового фундаменту, на 30-50%.
3. Легкість і швидкість (протягом 1-2 діб) зведення. Можна поставити палі самостійно.
4. Будівництво на основі паль можливо в будь-який час, цілий рік.
5. Гвинтовий фундамент палі відмінно підходить для складних ландшафтів, так як для нього не потрібно виправляти існуючий природний рельєф ділянки. Особливо фундамент тип основи цінується екологами, оскільки дозволяє спорудити будівлю, не зачепивши первозданних умов навколишнього середовища. Підготовчі роботи для монтажу конструкції не потрібні. Не потрібно ділянку розчищати, вирівнювати, зрізати м'який шар грунту.
6. Фундамент палі з різьбленням підходить для нестабільних рухливих грунтів. Палі досягають глибини, де розташовується твердий стабільний грунт (нижче глибини промерзання).
7. Підошва «на гвинті» позбавляє від проведення трудомістких земляних робіт. Для паль не потрібно копати котлован, траншеї і т. Д.
8. Легкий в експлуатації та ремонті. Палі можна підрізати, наростити і т. Д.
9. Застосування паль можливо на затоплюваних або підтоплюються ділянках. Наприклад, поблизу с річкою, водоймою і т.д.
10. Конструкція гвинтового фундаменту на палях передбачає утворення повітряного простору під підлогою, яке сприяє провітрювання підпілля і перешкоджає гниттю дерев'яних елементів будівлі. Недоліком тут є те, що не можна побудувати теплий підвал в будинку на гвинтових палях. Якщо ви все-таки зважитеся на такий захід, то вартість утеплення підпілля вам вийде нарівні з будівництвом самого фундаменту. Тому краще відразу запланувати інший тип конструкції підстави, якщо вам потрібен утеплений підвал.

Повернутися до списку

Чим зашити і обробити фундамент на палях?

Зайнятися обробкою опор з гвинтових паль представляється можливим протягом всього року. Зводячи будинок з використанням свайне технології. часто виникає резонне питання: чим закрити фундамент. В цьому випадку потрібно закрити цоколь методом маскування пальового підстави.

Оздоблення гвинтового фундаменту здійснюється за рахунок цокольного сайдинга і декоративних панелей.

Схема змонтованої конструкції.

Обшиваючи цоколь. потрібно залишати невеликий зазор між обшивкою і грунтом. Такий нюанс допоможе уникнути пошкоджень обробки в період морозного пученія грунту. Відстань між нижнім краєм панелей і грунтом має становити в середньому 5-7 см. Все залежить від конкретних умов грунту. Обробляти і закривати наземні кінці паль можна і за допомогою металевої сітки. Сітка допоможе впоратися з такою проблемою, як втеча домашніх тварин під будинок, закриваючи зазор між ним і землею. Грамотна обробка фундаменту. що передбачає застосування гвинтових паль передбачає створення умов для вентиляції підпілля. Обробляючи цоколь, облаштовують спеціальні отвори - продухи, які залишають відкритими навіть в сильні морози.

Технологія створення цоколя навісним способом складається з декількох послідовних етапів оздоблювальних робіт. Розглянемо кожен з них більш детально.

Повернутися до списку

Етапи при створенні навісного цоколя

Схема зварювання арматурних з'єднань.

Перший етап. Виготовлення обрешітки.

Напрямні з дерева або металевого профілю закріплюються за допомогою саморізів або зварювальним способом на гвинтові палі. Рекомендується використовувати для цих цілей профільовану трубу розмірами 40х20х20 або оброблену антисептиком дерев'яну дошку.

Другий етап. навішування термопанелей

Вибір листового матеріалу може варіюватися: від листового шиферу, азбестоцементних плит до комбінованих фасадних плит з утеплювачем. Рекомендується, перед тим як виконати монтаж фасадного матеріалу, зробити відсипання піском лінії, на якій матеріал буде стикатися з грунтом. Глибина посипання може скласти таку величину, яку ви планували для створення невеликого зазору між нижнім краєм фасадної обробки і землею (від 500 до 700 міліметрів).

Третій етап. зведення кутів

Припускає вирівнювання оздоблювального покриття по кутах.

Четвертий етап. фінішний

Виконується установка добірних елементів, відливів, крапельників, примикань після закріплення оздоблювального матеріалу на обрешітці.
