Фотоапаратом Olympus Mju 850 SW ми вже давно користуємося, останні 7-8 років він відійшов дітям.

Це відмінний і не вбиваємо ніжний в дитячих руках апарат :)

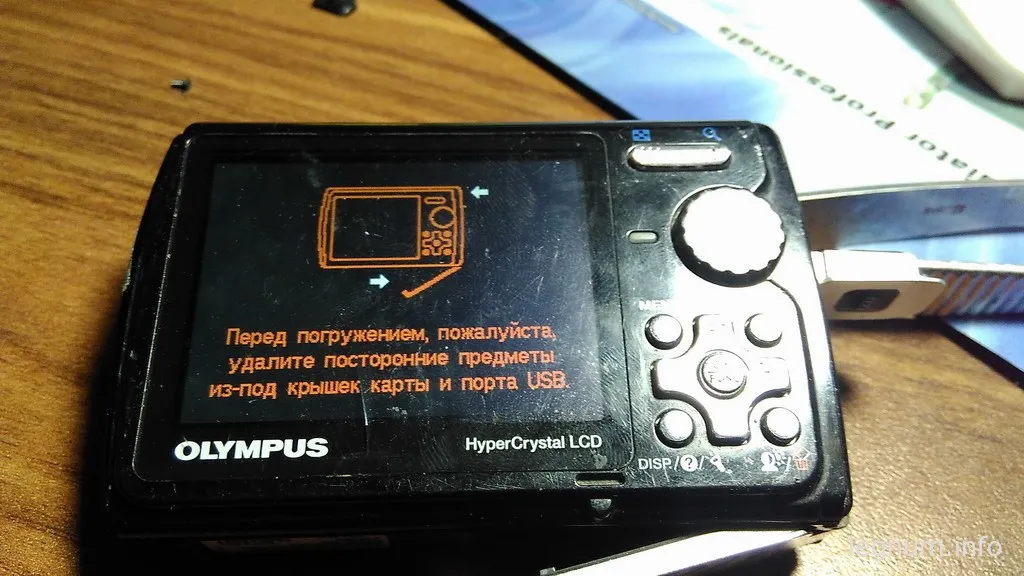

В черговий раз фотік впав на плитку і після цього під час запуску злегка просвічував картинку, і вона згасала:

Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum

Я вирішив віддати данину Олімпус і або відправити його в останню путь, або відремонтувати, припускаючи що там «просто щось відійшло ...».

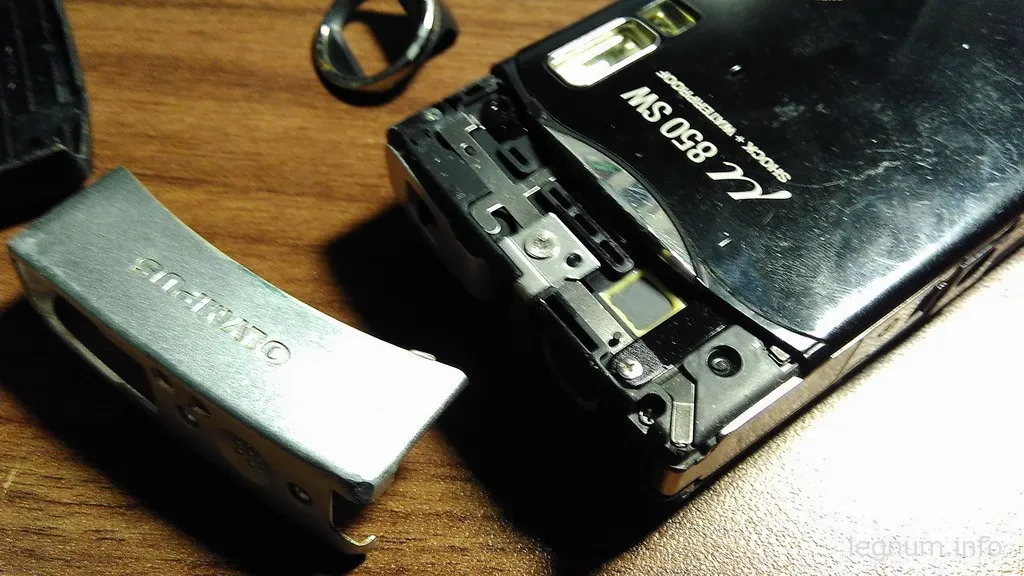

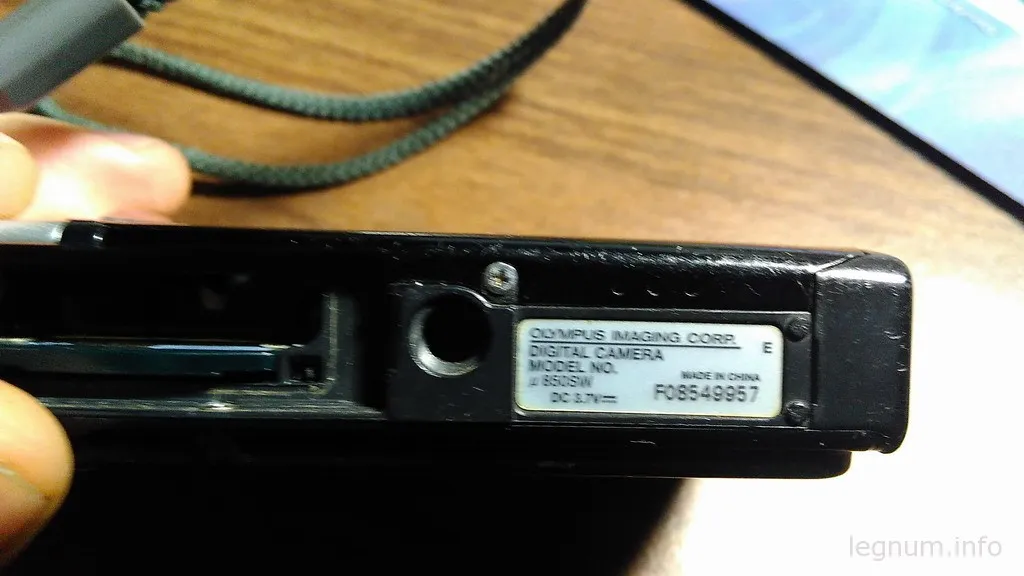

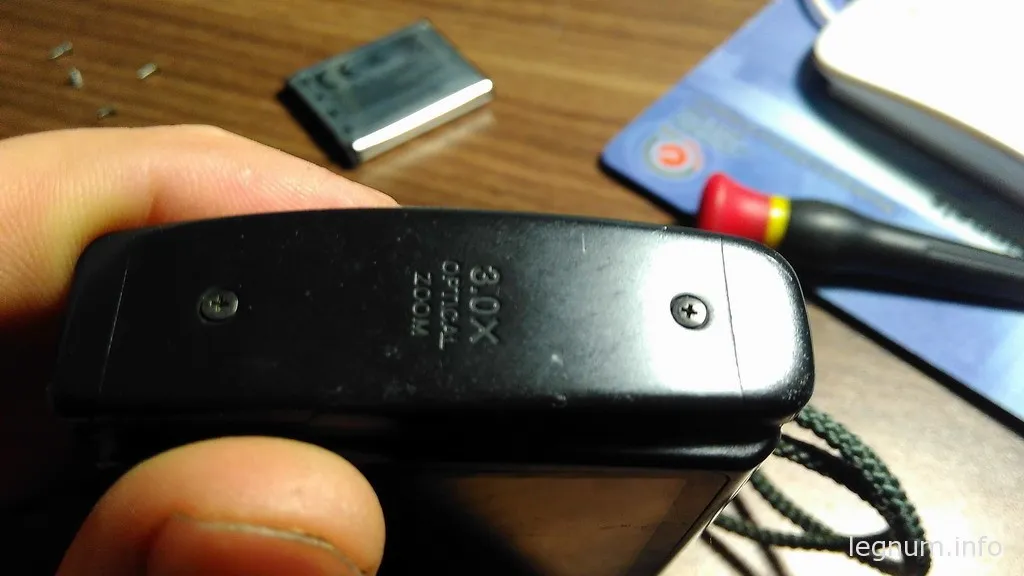

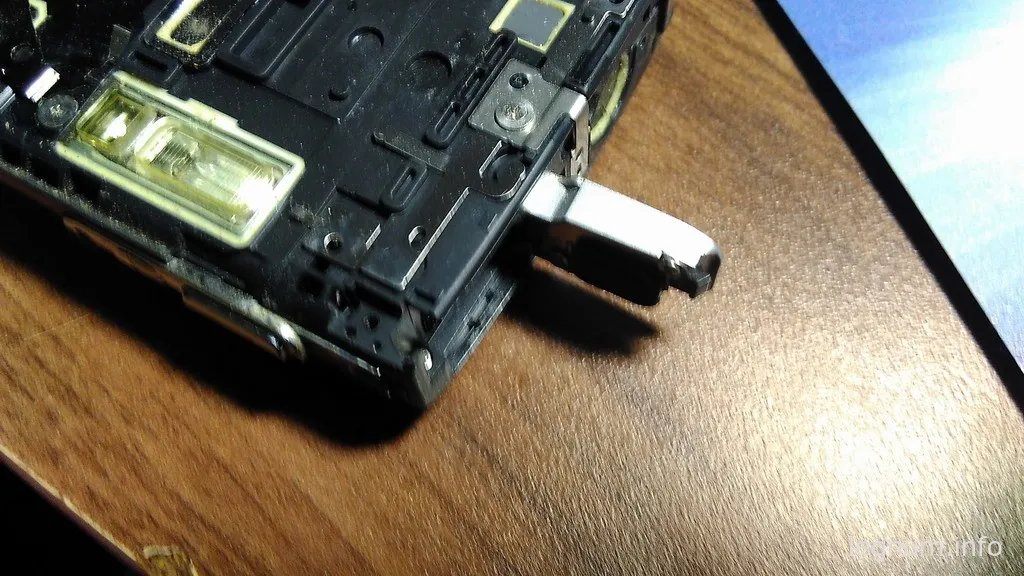

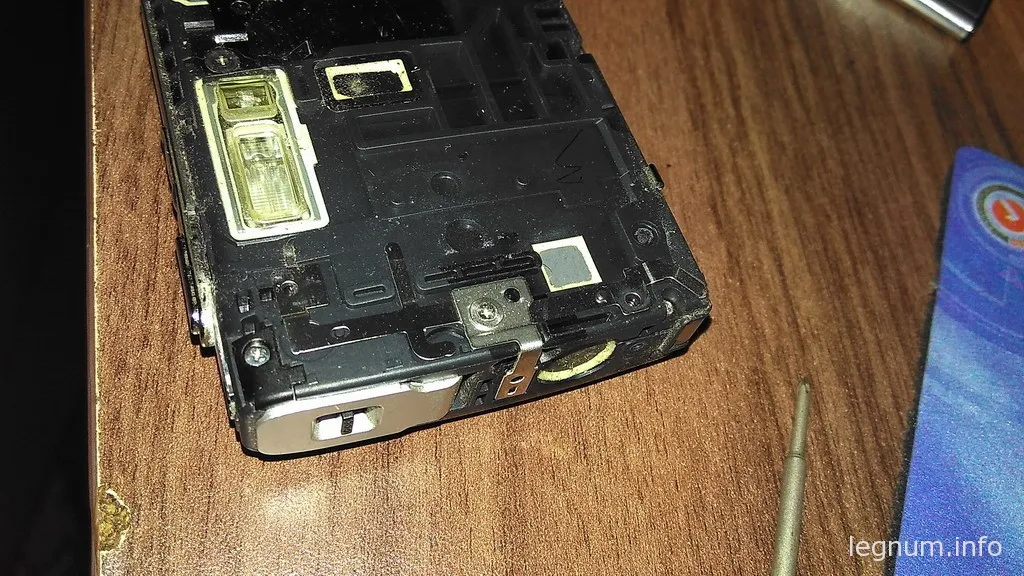

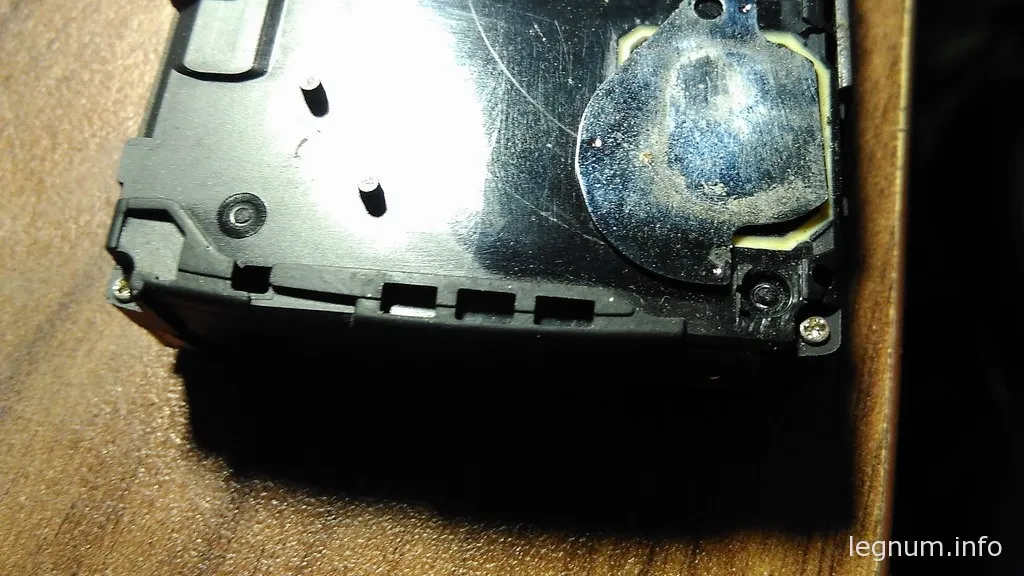

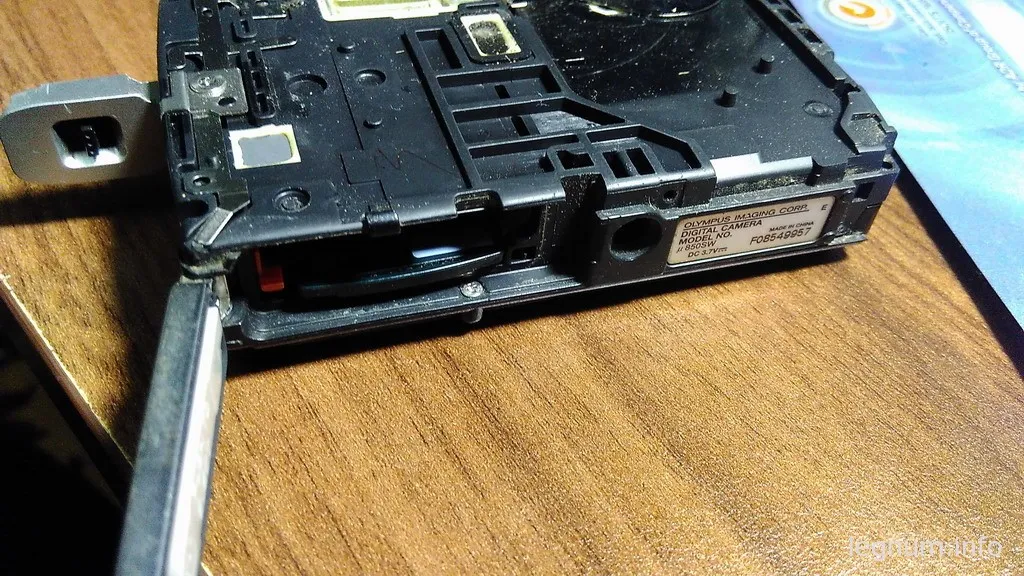

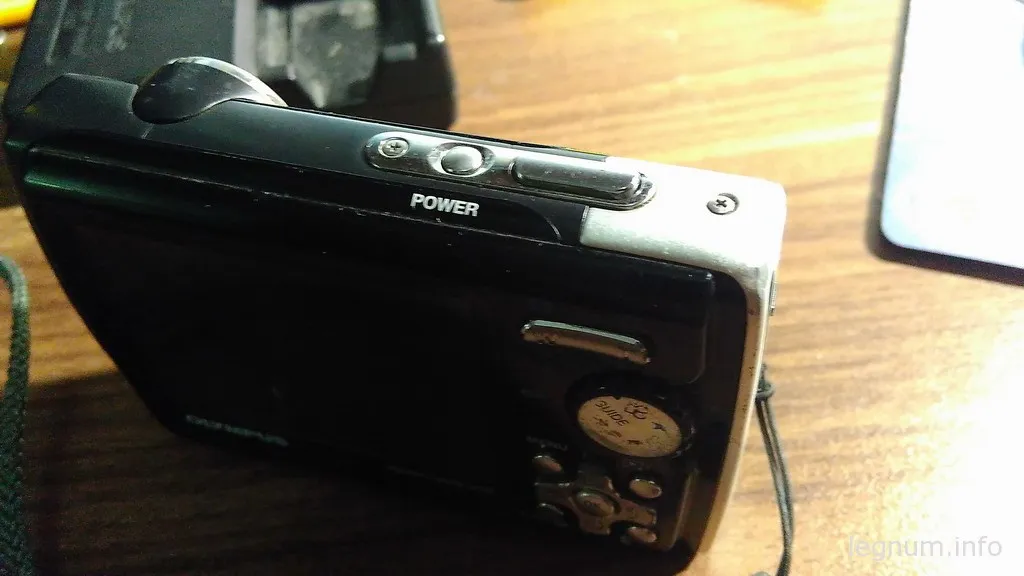

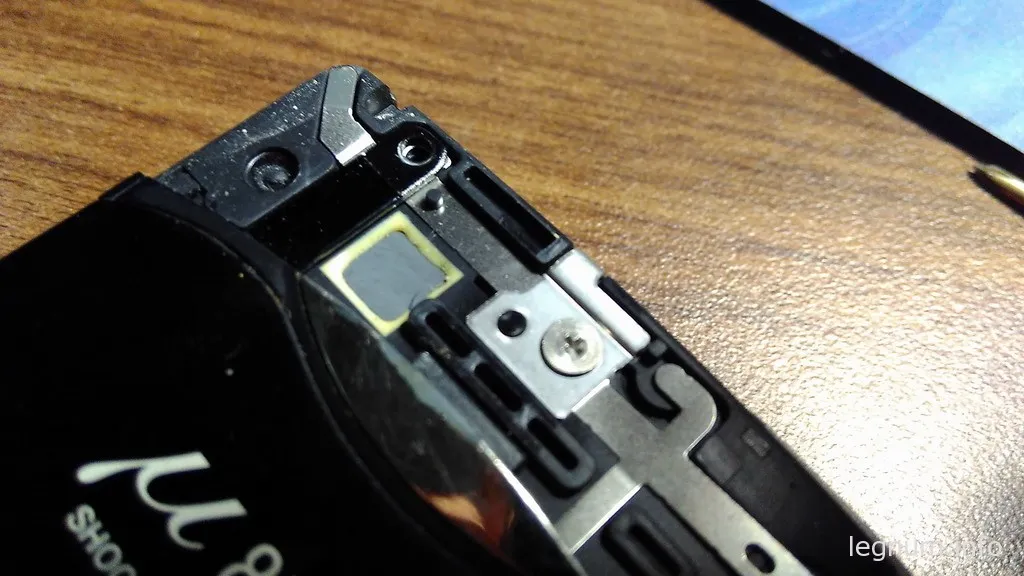

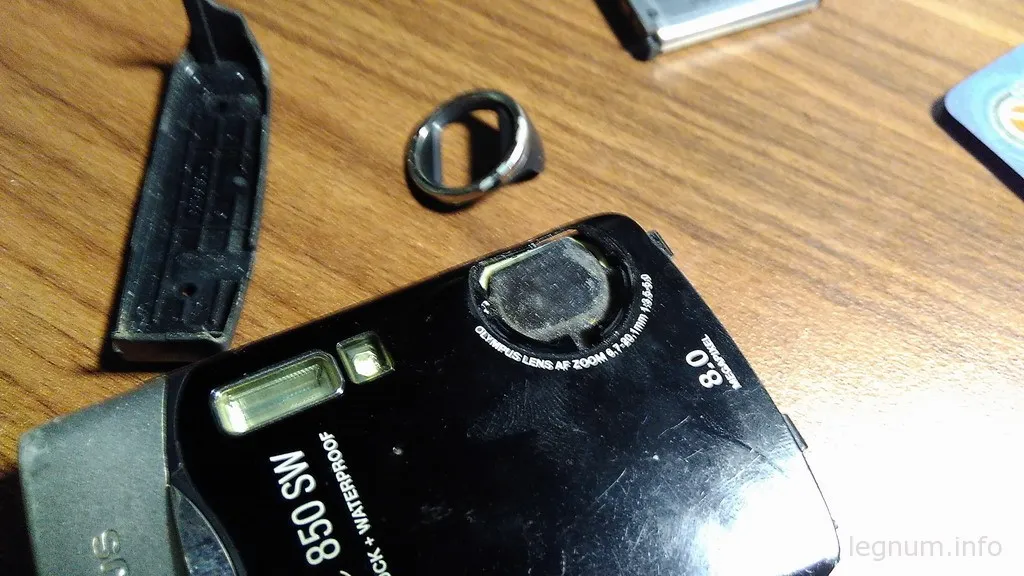

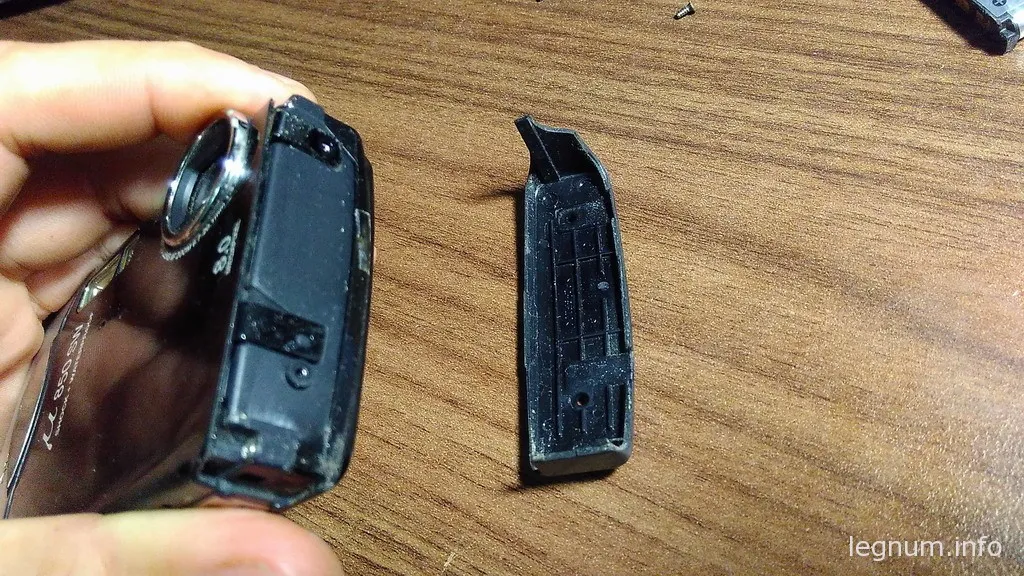

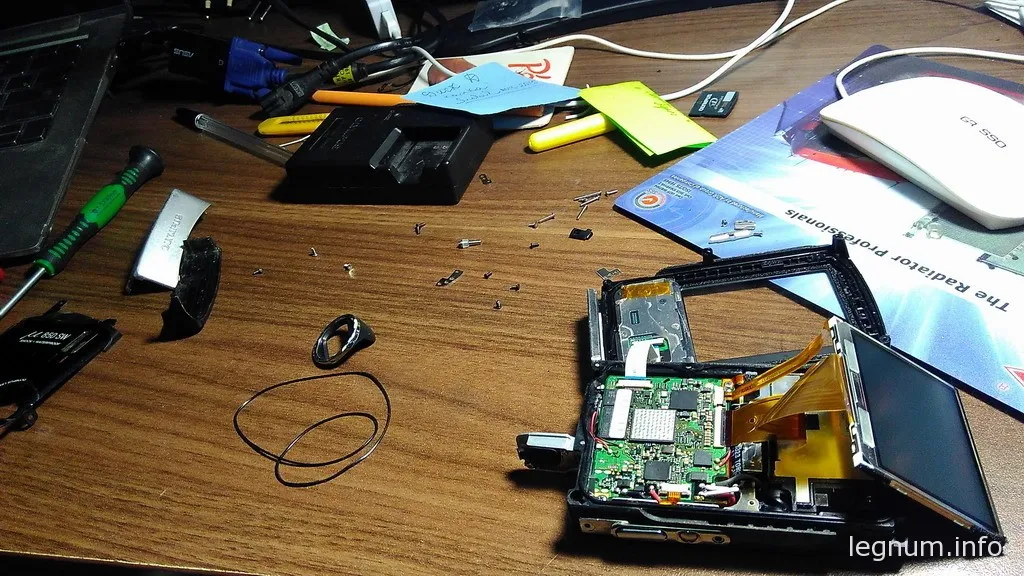

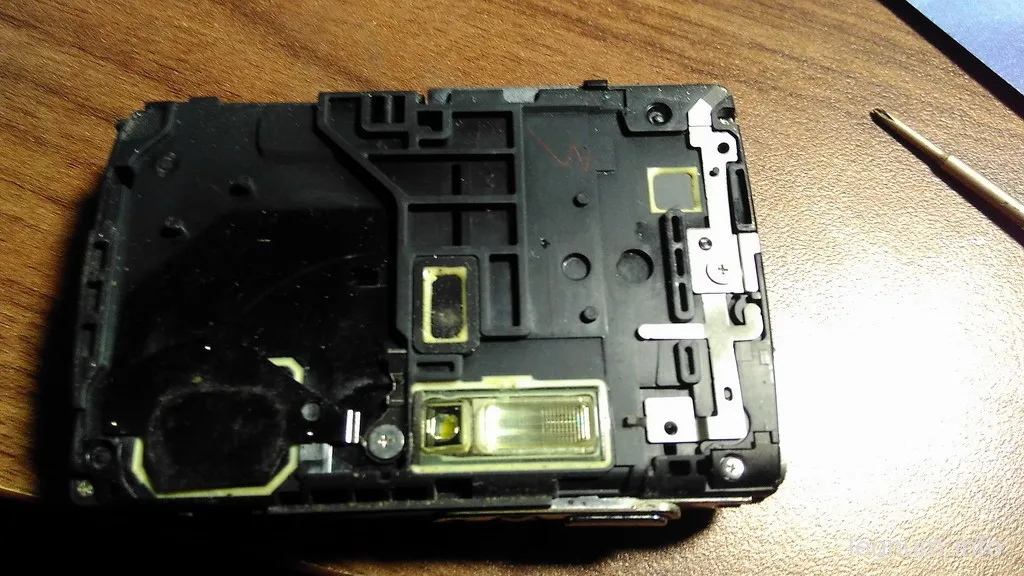

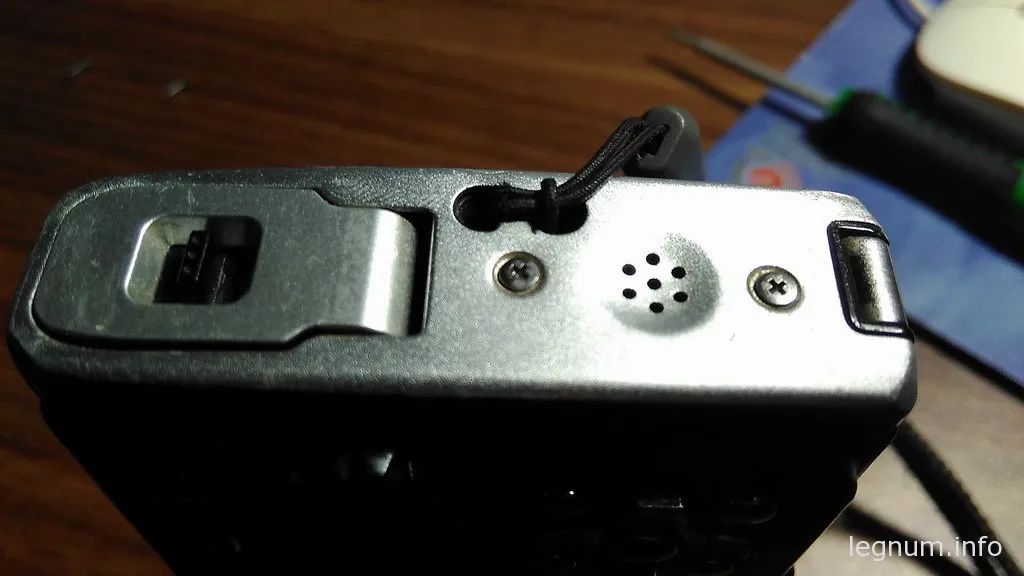

Розбираємо все неспішно, винятково багато, але процес розбирання корпусу досить простий:

Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum

Ущільнювальна резіночка для водонепроникності корпусу:

Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum

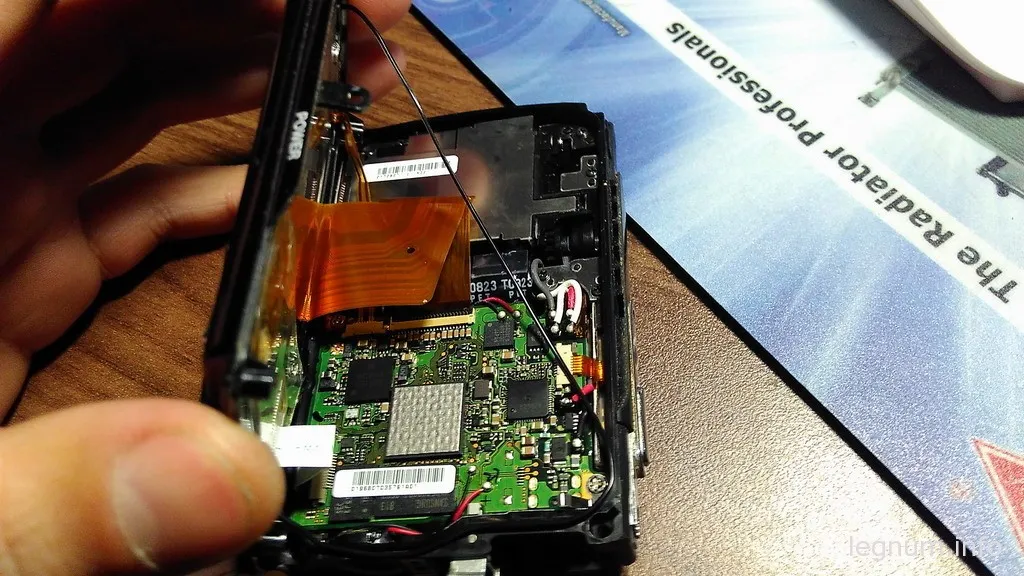

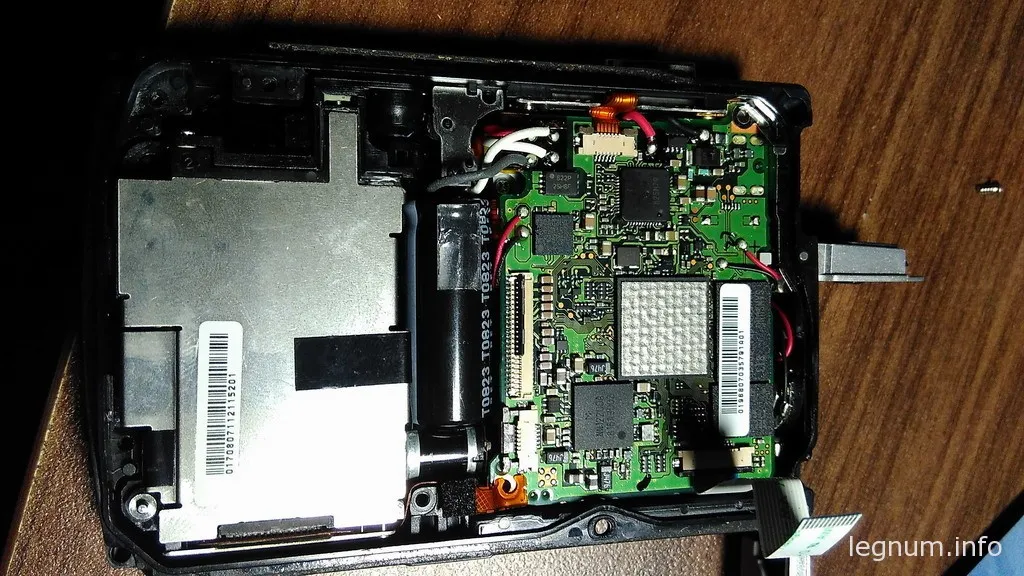

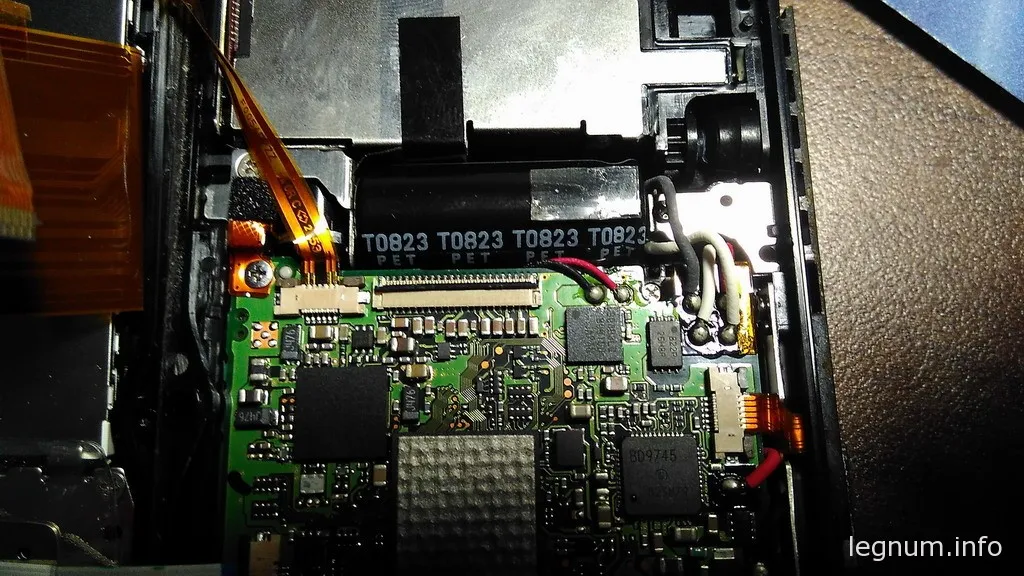

Акуратніше з роз'ємами, наприклад тут маленький фіксується зсувним притиском, а великий - тут притиск піднімається вгору, я примудрився зламати його, але не принципово, поставив облом назад пізніше, головне не втратити:

Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum
Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum

В принципі відключати екран було не обов'язково.

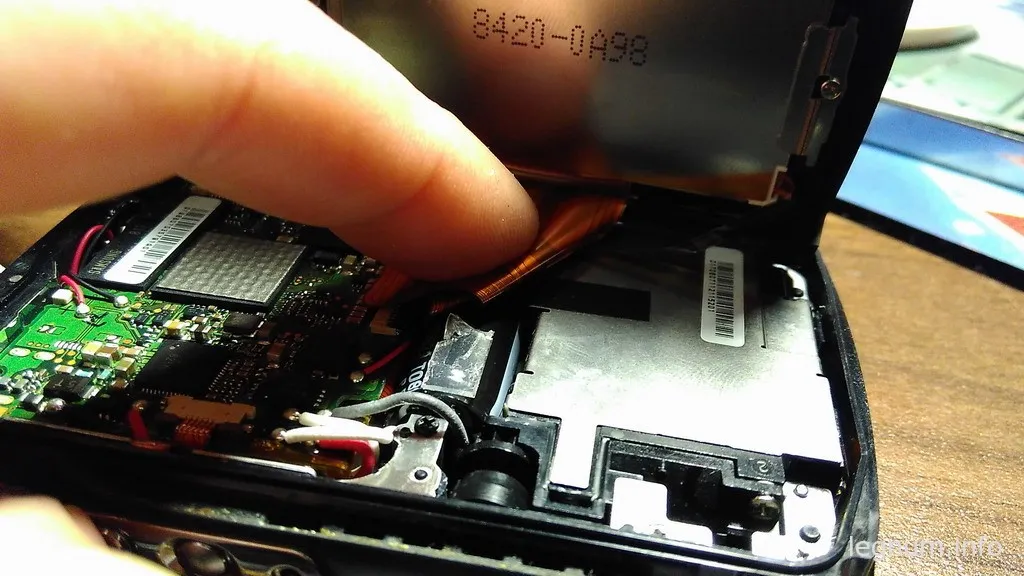

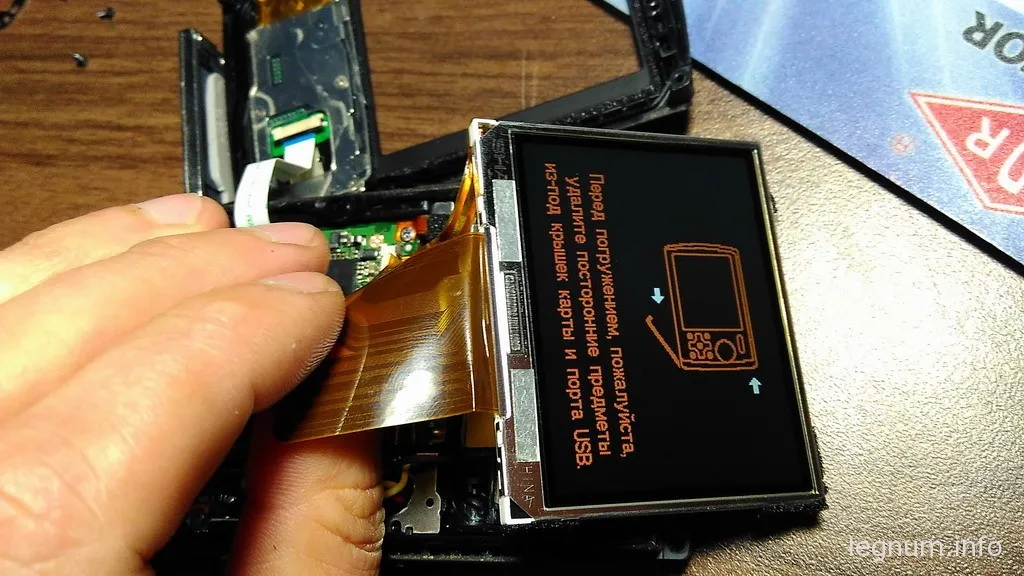

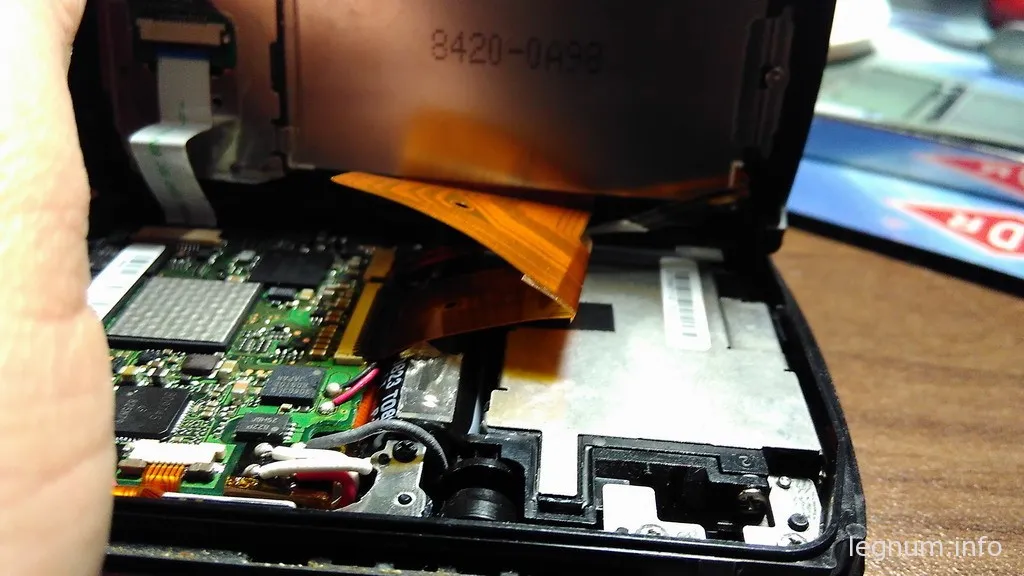

Пробуємо ворушити шлейф і в якомусь положенні зображення показує в повній мірі:

Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum

Природно замовляти екран на цей фотік не має сенсу, тому викликаємо «шару» і просто перегинаємо шлейф по іншому.

Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum

Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum

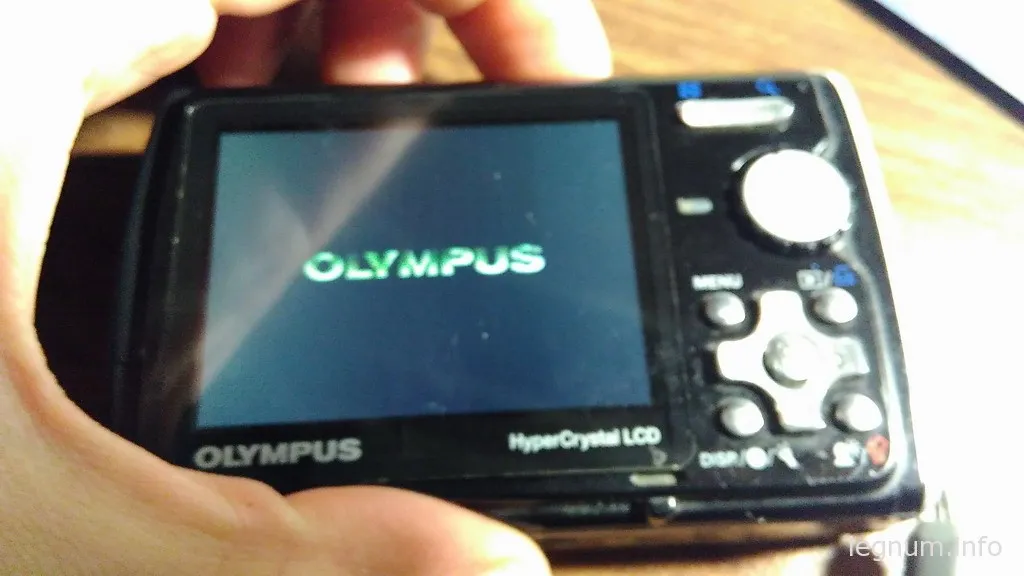

Накидаємо кришку з екраном, перевіряємо, працює!

Чи не працює екран фотоапарата olympus mju 850 sw, заміна шлейфу або ремонт своїми руками, «legnum

Збираємо в зворотному порядку, віддаємо на поталу дітям.
