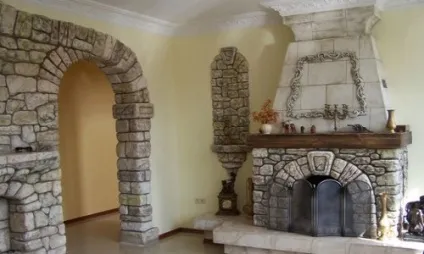

Будівництво камінів і печей - етапи кладки

В сучасних умовах опалення житлових будинків здійснюється за допомогою газу, електроенергії, гарячої води. Дачі, будиночки та інші господарські споруди опалюються вугіллям і дровами.

Опалення в будинку, має бути не тільки ефективним, але й естетично красивим.

Будівництво камінів і печей своїми руками приваблює багатьох господарів новизною, і, хоча обсяг робіт великий, акуратність і певні навички допоможуть виконати їх якісно і в строк.

Опалювально-варильна піч зручна для одночасного приготування їжі, а так само опалення будинку.

Одна піч не схожа на іншу. Для кожної з них важливими параметрами є: час повного згоряння палива, конструкція димоходу, температура, на яку нагріваються стінки печі, форма і обробка зовнішніх стінок, матеріал, з якого виготовлена піч. Плити призначені для опалення житлових будівель, приготування їжі.

Опалювально-варильна піч зручна для приготування їжі і одночасного опалення. До такого типу печей належить російська піч. Щитки виготовляють з різних матеріалів: вогнетривкої цегли, металу. Для сучасних печей характерна різна ступінь нагрівання стінок. Правильний вибір будматеріалів дозволяє збільшити вогнетривкість печей.

Форма і конструкція зовнішніх стінок печей

Форма печі може бути різною. Базовими моделями вважаються: багатокутні печі, квадратні і кутові, а також круглі і прямокутні.

Декоративне оздоблення домашній печі-каміна створить неповторний дизайн приміщення, а так само зробить камін центральної декорацією кімнати.

Велика фантазія майстра дозволяє обробити зовнішні стінки печей з великим смаком, застосовуючи декоративну обробку, плитку, кахлі. Головними елементами печі є система димооборотамі і топливник. Частина основних елементів монтується нижче топливника, тут розташовуються: піддавали, гідроізоляція, фундамент, шанці. Вони утворюють підстельового систему. Інша група основних елементів: димова труба, витяжні канали і повітряна камера - утворюють надстелевому частина.

Функції основних елементів печі

Паливо в печах спалюється в камері - топці. До її влаштуванню пред'являють особливі вимоги: здатність утримувати високу температуру і вміщати в свою ємність ¾ всього палива. Враховується тепловіддача печей і різновиди палива. Будівництво ведеться таким чином, щоб довжина і ширина топливника були кратними довжині і ширині цегли.

Шамотна цегла найчастіше застосовується для кладки печі, він має високі перепадами температурами.

Для кладки застосовують шамотна цегла, гжельский тугоплавний. У зольной камери інше призначення: через неї повітря потрапляє в топку. За димоходу відбувається пересування гарячих газів. У димоходів внутрішня поверхня гладка. Застосовується система руху газів з одним опусканням і одним підйомом газу по каналу - однооборотний система. Встановлюється вона у невеликих печей. У многооборотной системи є горизонтальні і вертикальні канали, їх кілька. Газ багаторазово піднімається і опускається.

Властивості матеріалів, що застосовуються для кладки печі

Порядовка кладки малої російської печі.

Споруда печей починається з вибору матеріалу, що має певні властивості. Він повинен володіти середньою щільністю, яка вимірюється у кг / м². Враховується пористість вихідного матеріалу, що обчислюється у відсотках. У цегли пористість становить 35%. Матеріал повинен мати здатність до поглинання вологи. Водопоглинання за обсягом не буває більше, ніж 100%, а по масі може бути набагато більше, теплопровідність матеріалу дозволяє грубці добре обігрівати приміщення.

У крупнопористих матеріалів теплопровідність вище, ніж у дрібнопористих. Вогнетривкі матеріали не змінюють свою форму під дією екстремальних температур. Шамотна цегла витримує t = 1580 - 3000 ° C. Матеріал повинен бути твердим, чинити опір проникненню всередину стороннього тіла. Враховується взаємозв'язок між масою вихідного матеріалу і займаним їм обсягом.

Види цегли для кладки печі

Будівництво печей здійснюється за допомогою різного виду цегли. Найкращий сорт - червона цегла. Його розміри 250х120х65 мм, використовують його для кладки димоходу, димових каналів, перекриттів. Цегла другого сорту застосуємо для створення разделок, що йдуть в горизонтальному і вертикальному напрямку. Цеглини третього сорту використовуються для будівництва фундаменту.

Основні частини печі.

Інструменти для кладки печей і загальні правила роботи

Будівництво камінів і печей своїми руками неможливо без спеціальних інструментів, таких як:

Починаючи роботу, слід дотримуватися певних правил, які забезпечують успіх справи. На робочому місці необхідно підтримувати суворий порядок. В першу чергу, починаючи будівництво своїми руками, потрібно розмістити всі інструменти і матеріали. Необхідні матеріали для кладки печей або камінів:

розчини (вапняний, цементний, глиняний);
ємність для розчину;
цегла;
відро з водою.

Заготовляють заздалегідь неповномірна цегла. Здійснюють його розкладку по кресленням. Після укладання першого ряду проводять роботи по влаштуванню димової труби.

Інструменти для кладки печі.

Перший викладений ряд визначають як останній. На ньому здійснюють монтаж труби з цегли. Потім вивіряють укладання кутів печі, ретельно укладаючи цеглу один з одним. Кутовий цегла кріплять на розчині. Починають формування рядів. Перший ряд викладається зовнішній, наступний - внутрішній.

Основні етапи кладки печі

Будівництво печі починають з кладки фундаменту. Її ведуть, використовуючи цеглу, викладені горизонтально в ряд. Застосовують ложковий і тичковий ряд кладки.
Розчин наноситься на все проміжки між цеглинами. Шви виконуються тонкими, розміром в 3 мм і 5 мм. Якщо цегла встановлений своїми руками неправильно, його знімають і ставлять заново, але не рухають. Кладка з цегли починається зі створення кутових порядовок. Їх ставлять, звіряючись з схилом і рівнем. Порядовки ставлять по кутах, ретельно закріплюючи. Ставлять маяки. Порядовки поєднують зі шнурчпричалка. Вони скріплюються з маяком причальної скобою. Можна зміцнити шнур, прив'язавши його за цвяхи, які ставлять в швах кладки. Після установки порядовок, маяків і шнурів-прічалок виробляють укладання цегли на стіні, потім розстеляють розчин.

Для стін і простінків використовують систему перев'язки швів: однорядну або багаторядну.
При укладанні кутів своїми руками потрібно володіти необхідними знаннями. 1 ряд стіни ведуть від другої стіни, її зовнішній поверхні, 2 ряд кладуть в зворотному напрямку. Сходинки каналів мають товщину в півцеглини, розташовують їх вертикально. Відведення каналу розташований під кутом в 60 ° до горизонтальної поверхні. Для димових каналів використовують розчин, застосовуваний для кладки внутрішніх стін. Встановлюють дверцята печі. Її рамку зміцнюють стрічкою з азбесту. На розстелений розчин встановлюють дверку, закріплюючи її дротом. За допомогою схилу її розташовують вертикально, кріплять кляммерами, по верху розташовують перемичку з цегли.

Перекидний рукав кладуть із цегли. Стінки викладають з цегли в ¼ його розміру, верх - з двох рядів цегли, виконується акуратна перев'язка швів. Монтують дверцята для прочистки сажі. Шви у димових труб повністю заливають розчином. Викладають распушку в одну цеглину з теплоізоляцією повстю. Зовні піч може бути викладена шаром облицювального покриття: плиткою, кахлями.

Каміни і їх кладка

Сучасні будинки прийнято прикрашати камінами. Пристрій камінів можна виконати своїми руками в зв'язку з тим, що робота нескладна. У пристрої камінів не передбачено наявність димооборотамі, і гази безпосередньо надходять в трубу; теплоємність у камінів невелика. Вибір місця для установки залежить від наявності протягів в будинку: каміни їх не люблять. Він не повинен створювати перешкоди для вільного переміщення в приміщенні.

У садовому будинку легко і просто встановити кутовий камін своїми руками. Для кладки каміна набувають наступні матеріали:

цегла керамічна - 500 шт;
дверцята 130х440 мм - 2 шт;
сталь листова, товщиною 23 мм - 1 шт;
дріт сталевий 0,2 мм - 10 м.

Готують необхідні інструменти:

Камера згоряння викладається з колосникових гратами. Її розміри 620х520 мм. Усередині вона перекривається перемичкою, що має виступ 50-60 мм. Вона викладається на 14 ряду кладки. Металевий екран в каміні закріплюється за допомогою штирів в 7, 8, 14, 15 ряду. Задня стінка кладеться з нахилом. Прочищувальна дверцята монтується в 16 і 17 ряду. У цих же рядах встановлюють Дужников.

Димовий канал обладнується вставкою зі сталі, розмірами 260х130 мм. Сталевий короб має висоту в залежності від висоти засувки. Якщо камін встановлюють своїми руками на нижньому поверсі, то засувка розташовується вище горищного перекриття. Короб зовні обкладається цеглиною. У 22 і 23 ряду ставлять отвори для проходження повітря. Кладка труби армується. У зазори поміщають азбестовий розчин. При монтажі кутового каміна без залізної труби задню трубу викладають, застосовуючи цілий цегла. Дужников при цьому не встановлюють.

Влаштовуючи опалення дачного будиночка своїми руками за допомогою плит і камінів, дотримуючись певних правил, можна легко створити в житловому приміщенні атмосферу затишку і комфорту.
