Штанга для металодетектора

Штанга для саморобного металодетектора. Хто як може виходить з цієї ситуації. Одні беруть покупні з магазину або від померлих заводських пристроїв, інші застосовують конструктивні елементи від різних побутових пристроїв, приладів, від меблів, треті виготовляють з нуля відмінні конструкції, четверті беруть просто палицю ...

Мені по духу другі і треті. Виготовляти з нуля не дуже хотілося, та й затратно. Навіщо виготовляти легку трубку, якщо таких досить, тільки придивитися уважно. Несучої штангою у мене грали роль кілька укорочених і укріплених по торцях колін від старого рибальського вудилища. Коліна фіксуються завдяки своїй конусности, але щоб при баскому зажатии НЕ розколоти коліно його припадати зміцнювати. Після надпила і підгонки колін, зовнішній торець кожного обмотав ниткою в епоксидної смолі. Робив витків 20-30 в два шари нитки №10, обмазавши все епоксидкой.

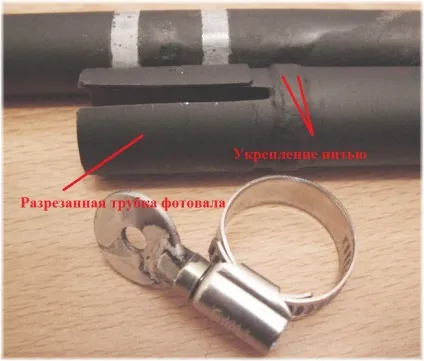

У деяких своїх конструкціях застосовував затиск для регулювання довжини штанги.

Конструктив рукояті і підлокітника виконані на основі алюмінієвої трубки від картриджа лазерного принтера, старий фотовал.

Фотовал відмив від світлочутливого шару розчинником і обмотав двома шарами склотканини просоченої епоксидною смолою. Так краще чіпляється фарба, та й шпаклювати легше на вузлах з'єднання з дерев'яною ручкою.

Ручку виточив з дерева. просвердлив наскрізний отвір для проводу живлення і зміцнив в ній 4 бронзових втулок, не обов'язково бронза, такі в мене просто виявилися під рукою. Перед зміцненням втулок відшліфовану ручку нагрів до 80-90 градусів і обмазав епоксидкой, частина смоли вбралася в дерево, думаю зайве не буде. Після повного схоплювання смоли, рукоять відшліфував дрібною шкіркою до прозоро-матовою поверхні. Верхня частина штанги, також виготовлена ​​з фотовала. Верхню і нижню частину рукояті пригвинчуємо до дерев'яної ручки в заготовлені втулки, просвердливши в трубках потрібні отвори і обмазавши місця з'єднань епоксидною смолою.

Вгорі створюємо майданчик з втулками для кріплення корпусу, в якому буде знаходиться робоча електрична частина металодетектора.

Зрозуміло, що щілини з'єднань потрібно зашпаклювати епоксидним тестом, і закрити невикористовувані торці, це в верху - задній, внизу - передній. Хоча перед закладенням торців було б зручніше прокласти провід, а після гуртком пінопласту на клеї закрити торець і покрити його склотканиною в епоксидної смолі. Все шліфується. Що б в процесі роботи не протирати фарба, на всю смолу при склейці і шпаклівки додавав чорний тонер від лазерного принтера, там зазвичай і відпрацьованого багато. Коліна вудилища також промазав чорної епоксидною смолою, для однакового тону.

Підлокітник виготовив з 6 шарів склотканини, між якими вставив алюмінієву внутрішню екранну сітку зі старого монітора. Товщина сітки близько 0.7мм, можна просто додати ще шарів 5 склотканини, але так я з економив небагато. Промазав добре цей бутерброд, поставив під прес на рівну поверхню, попередньо підклавши поліетиленову плівку знизу і вгорі пакета.

На стадії схоплювання смоли, коли вона ще добре гнеться, але вже не липне дістав бутерброд і зігнувши щільно прив'язав до 2-х літровій пляшці з теплою водою, через півгодини у мене був майже готовий підлокітник, трохи обрізавши його підігнав за місцем і приклеїв до рукояті . На фото перша моя конструкція, де смолу НЕ підфарбовував тонером.

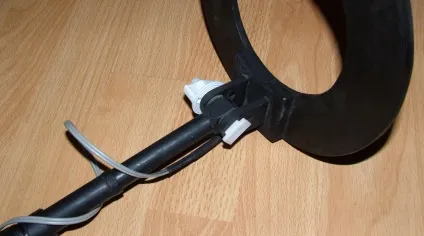

З шматка 1 см текстоліту у токаря виточив вухо кріплення котушки, вклеїв в передній кінець самого тонкого коліна.

Для кріплення збірних колін до рукояті застосував виточені за місцем втулки, одну з внутрішнім різьбленням в рукоять, другу з зовнішньої в коліно самої штанги. Штанга вийшла розбірний і складається передньою частиною.

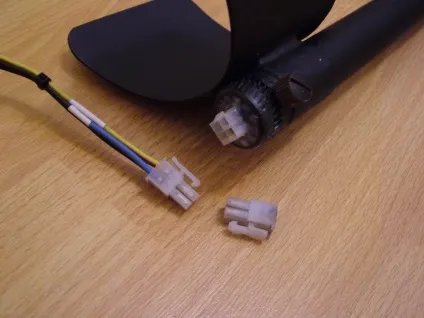

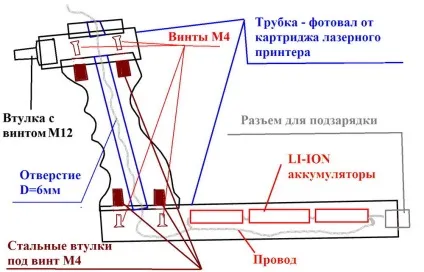

У порожнині рукояті (трубка від фотовала), розмістив три акумулятора від ноутбука, пробку зробив з шестерні від того ж фотовала, трохи обточити її і вклеївши всередину гайку для фіксації гвинтом зовні. У пробці вивів роз'єм для підзарядки акумуляторів. Старий штеккер служить заглушкою від засмічення роз'єму.

На фото готова штанга для металодетектора Clone Pi-W. передня частина складена. Все фарбував чорної матовою автомобільною фарбою в один шар.
