Випрямлення трифазного струму
Головна | Про нас | Зворотній зв'язок
У трифазних ланцюгах змінного струму промислової частоти (50 Гц) в основному використовують дві схеми випрямлячів: трифазний випрямляч з нейтральною точкою і трифазний мостовий випрямляч. Трифазні випрямлячі використовують як випрямлячі середньої і великої потужності (середні значення випрямленого струму досягають сотні ампер).
До складу трифазного випрямляча з нейтральною точкою входять трифазний трансформатор з з'єднанням обмоток зіркою, три діода, включені в кожну фазу вторинної обмотки трансформатора, і навантажувальний резистор.
Діоди випрямляча працюють по черзі, кожен протягом третини періоду. Струм навантаження дорівнює сумі струмів кожного діода і має завжди один і той же напрямок. Як видно з тимчасової діаграми пульсації випрямленої напруги значно нижче, ніж у однофазних випрямлячів. Середнє значення напруги. де - діюче значення фазної напруги вторинної обмотки трансформатора.
До переваг випрямляча з нейтральною точкою слід віднести його високу надійність і мінімальна кількість діодів.

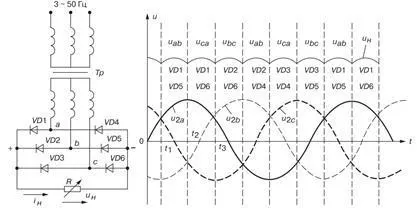

Схема трифазного мостового випрямляча (схема Ларіонова) містить шість діодів, включених по мостовій схемі в фази вторинної обмотки трифазного трансформатора.
Загальна точка першої групи діодів VD1, VD3, VD5 є позитивний полюс на опорі навантаження, а другої групи VD2, VD4, VD6 - негативний полюс. У випрямлячі виникає струм через навантажувальний опір і два відповідних діода в кожен момент часу, коли до діодів докладено найбільшу напругу. Причому в будь-який інтервал часу струми завжди мають один і той же напрямок. Коефіцієнт пульсації трифазного мостового випрямляча на порядок нижче (q = 0.057), ніж однофазного двухполуперіодного випрямляча. Середнє значення випрямленої напруги
Переваги: висока частота і незначна пульсація випрямленої напруги, що зменшує розміри і масу фільтра, що згладжує; гарне використання вентилів по напрузі, що дозволяє отримати високу випрямлена напруга. Її основний недолік - необхідність в шести вентилях.
Другий варіант. в кожен момент часу відкриті два вентиля: один з катодного групи, інший з анодної групи. У катодного групі струм протікає через вентиль, на аноді якого позитивний потенціал в даний момент часу є найбільшим, а в анодному групі струм протікає через вентиль, на катоді якого в даний момент найбільший негативний потенціал. Так, в інтервал часу від t 1 до t 2 струм протікає через вентилі VD1 і VD5, в інтервалі від t 2 до t 3через вентилі VD1 і VD6 і т. Д. Позитивні напівхвилі синусоїд фазних напруг u2a. u2b і u2c випрямляються вентилями катодного групи, т. к. ці напрямки напруг для них є провідними, а негативні напівхвилі випрямляються вентилями анодної групи. Отже, на навантаженні формується напруга Uн, яка дорівнює загальній кількості випрямлених напруг катодного і анодного груп, а саме, відрізками чергуються лінійних напруг uab, ubc і ucaс частотою, в шість разів більшою частоти напруги мережі. Через кожен вентиль протікає струм протягом однієї третини періоду.
