Бібліотека стандартних виробів для компас-графік, гк плм урал (ділкам-урал)

Бібліотека являє собою локальну версію Корпоративного довідника Стандартні вироби, вбудовану в систему КОМПАС-Графік. і автоматично встановлюється разом з нею, не вимагаючи додаткових налаштувань.

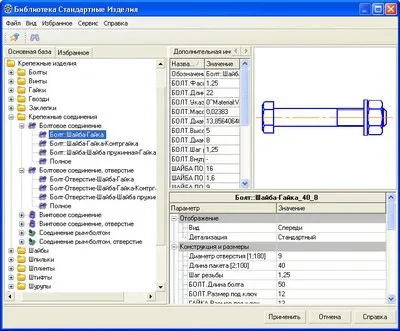

Бібліотека надає користувачеві системи КОМПАС-Графік можливість вибору і вставки в документи стандартних виробів і конструктивних елементів. Інтерфейс вибору стандартного вироби уніфікований для всіх типів документів КОМПАС-Графік. При вставці стандартного вироби в креслення вноситься інформація, необхідна для подальшого формування специфікації.

Користувачам КОМПАС-Графік доступні наступні каталоги:

Бібліотека стандартні Виробів: Кріплення для Компас-Графік
Містить 2D-зображення елементів кріпильних із¬делій: болти, гвинти, гайки, шайби, шпильки, шплінти, заклепки і т.п. До складу каталогу входять також кріпильні з'єднання і кон¬структівние елементи - отвори (гладкі, нарізні, центрові і т.п.).
Загальна кількість стандартів - 146.

Бібліотека стандартних виробів: Підшипники і деталі машин для КОМПАС-Графік
Каталог призначений для автоматизації підготовки конструкторської документації для виробів і вузлів механічних передач: редукторів, підйомно-транспортних пристроїв і т.п. Містить 2D-зображення елементів механічних передач: підшипники кулькові і роликові, манжети і кільця ущільнювачів, шпонки, осі і т.п.
Загальна кількість стандартів - 43.

Бібліотека стандартних виробів: Елементи верстатних пристосувань для КОМПАС-Графік
Бібліотека використовується при побудові креслень технологічної оснастки.
Містить типові параметричні зображення різних часто використовуваних конструктивних елементів (спеціальних болтів і гвинтів, втулок, гайок, кулачків, опор, осей, призм, прихопити і т.д.).
В каталог включені великі набори 2D-зображень верстатних пристосувань, виконаних по 150 стандартам.

Бібліотека стандартних виробів: Деталі пневмо- і гідросистем для КОМПАС-Графік
Каталог призначений для автоматизації проектування з'єднань з ущільненням по зовнішньому або внутрішньому конусу. Містить 2D-зображення деталей трубопроводів пневмо- і гідросистем: гайки накидні, штуцери, ніпелі, хрестовини, трійники і т.п.

Бібліотека стандартних виробів: Вироби з ОСТ 92 для КОМПАС-Графік
Каталог призначений для використання в 2D-проектуванні типових елементів, відповідних галузевим стандартам аерокосмічної промисловості (кріпильні елементи по ОСТ 92). Містить 2D-зображення елементів кріпильних виробів: болти, гвинти, гайки.
Загальна кількість стандартів - 52

Бібліотека стандартних виробів: Деталі й арматура трубопроводів для КОМПАС-Графік
Каталог призначений для автоматизації проектування різних інженерних комунікацій. Містить 2D-зображення деталей трубопроводів: фланці, відводи, трійники, заглушки і т.п.
