Наша фірма специализируеться на 3 передових засобах безтраншейної прокладки інженерних комунікацій:

Мікротунелювання - це сучасний метод прокладки інженерних систем, особливо зручний для прокладки міських комунікацій. Технологія мікротоннелірованія передбачає продавлювання грунту під впливом спеціального прохідницького щитового обладнання. Закріплення грунту після продавлювання здійснюється з використанням так званих тюбінгів - бетонних або металевих кільцевих споруд.

Прохід в грунті здійснюється за допомогою прохідницької машини, або, іншими словами, щита (прохідницький щит), який рухає домкратних станція, що встановлюється на глибині, необхідної для прокладки трубопроводу.

Перед початком робіт проводяться підготовчі роботи, що включають в себе будівництво стартової та приймальні шахт на рівні очікуваного розташування труб. Діаметри шахт не перевищують декількох метрів. Потім у стартовій шахті монтується домкратних станція і прохідницький щит. Домкрат просуває щит в грунті на відстань, рівну довжині труб продавлювання, і таким чином процес повторюється. Ріжуче колесо машини розробляє породу, яка згодом змішується з водою, що подається насосом харчування в зону ріжучих коліс, і подається в відстійник на поверхню шахти.

Грунт, осаджені в відстійнику, вивозиться, а відпрацьована вода знову використовується в нових циклах нарощування труб. На наступному етапі проводиться нове нарощування става труб, що забезпечує проходку щита в приймальню шахту.

Ставши труб залишають в землі, а щит демонтують. При цьому контейнер управління, оснащений сучасною електронікою, знаходиться на поверхні, його управління здійснюється за допомогою високоточної дисплея.

Особлива увага приділяється точності проходки, яке забезпечується лазером. Що залишився в землі після демонтажу комплексу готовий ненапорние трубопровід може служити і футляром для комунікацій, таких як різні електричні кабелі.

Технічні параметри мікротоннелірованія

При прокладанні трубопроводу використовуються труби різного діаметру і дає можливість використовувати для прокладки труби для мікротоннелірованія діаметром - 250- 3600 мм.

Стартова і приймальня шахти встановлюються на певній дистанції. Відстань між цими шахтами - 150 м, можливе відстань при застосуванні проміжних домкратів - до 450 м.

Допустимі відхилення не більше 5-10 мм на 100 м.
Швидкість проходки становить приблизно 3 м в годину.

Проходка може здійснюватися при різних видах порід, наприклад, глинисті породи і скельні грунти. Терміни виконання прокладки труб, використовуючи технологію мікротоннелірованія, коливаються від півтора до двох місяців.

Застосування технології мікротунелювання

Застосовуючи цю технологію, можна вирішити різноманітні завдання в різних сферах, наприклад, в комунальному будівництві. Це будівництво мереж водопостачання та інших різних підземних комунікацій, газових колекторів, тепломереж та електричних проводок.

Таким чином, там, де ведення робіт звичайним способом зустрічає деякі перешкоди, застосування технології мікротоннелірованія має багато переваг, головним з яких є висока точність проходки.

Безтраншейних прокладка комунікацій, Росстрой

1.Козловой кран
2.Пріводной контейнер
3.Генератор
4.Насоси підживлення
5.Отстойнік
6.Лазер
7.Перекачівающій насос
8.Прессовая станція
9.Хвостовік
10.Буровая головка

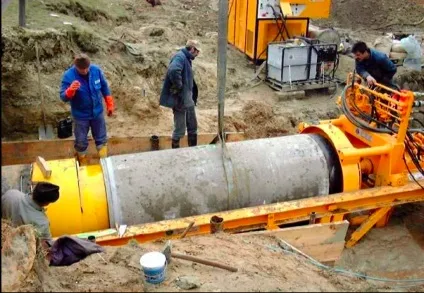

Бурошнекові машини PERFORATOR - пресові бурові установки PERFORATOR призначені для виконання високоточної безтраншейної прокладки сталевих футлярів, бетонних і ПЕ труб діаметром від 100 до 1720 мм на довжину до 100 м в залежності від типу грунту. Установка може бути укомплектована порожніми шнеками, що дозволяє виробляти кероване горизонтальне буріння свердловин з глухим кінцем. Відхилення від заданого напрямку при проведенні робіт не більше 30 мм. Укомплектована додатковим устаткуванням установка так само дозволяє проводити роботи по санації трубопроводів методом руйнування старої труби з одночасним затягуванням нової. Устаткування дозволяє домогтися абсолютно точної і рівною прокладки трубопроводу без провисів робочої труби, що особливо важливо для самопливних каналізації.

Наша компанія має єдині в Сибірському регіоні унікальні бурові установки PERFORATOR PBA 95, PBA 200, PBA 320 ZL. Устаткування дозволяє здійснювати безтраншейну прокладку трубопроводів внутрішнім діаметром 325, 426, 530, 630, 720, 820, 1020, 1220, 1420мм на відстань до 100 метрів. Для будівництва каналізаційних колекторів застосовуються труби з внутрішньою ізоляцією з поліетилену, що збільшує термін служби споруди в 5 разів.

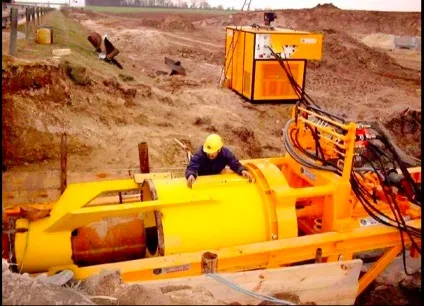

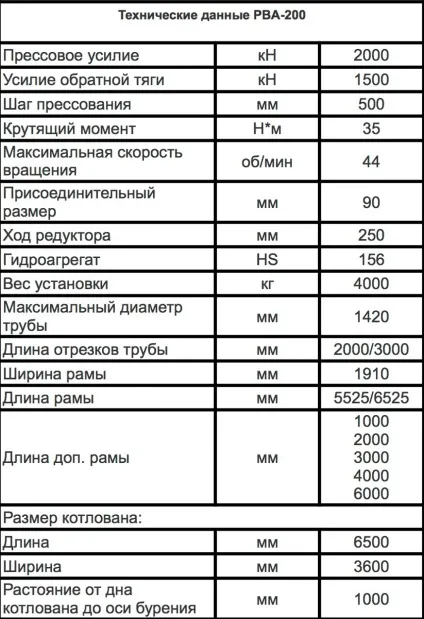

PBA 200 - найпотужніша бурова установка проколом, застосовується для прокладки сталевих труб діаметром макс. 1420 мм. Вона може використовуватися для всіх видів безтраншейної прокладки і управління та досягає довжини прокладки до 120 м.

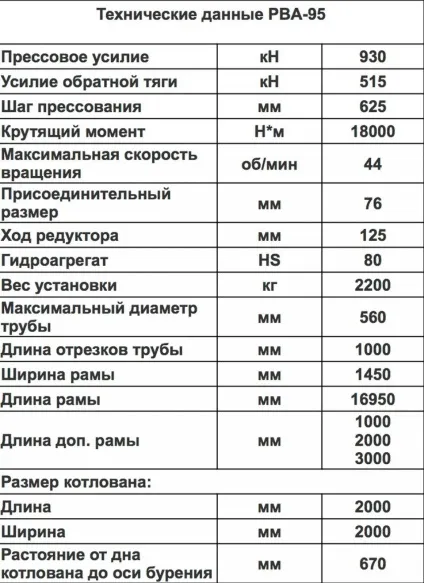

Таблиця представлена на зображенні має абревіатуру. kn - кілоньютон.
Верхній рядок - максимальна довжина продавлювання при горизонтальному бурінні.

Потужний агрегат горизонтального буріння для підключення будинку до інженерних комунікацій використовується з невеликого котловану (2 м діам.) І розрахована для довжини безтраншейної прокладки до 80 м. Установка головним чином використовується для керованого будівництва каналів і трубопроводів. За допомогою відповідних подовжувальних рам можлива прокладка труб та футлярів будь-якої довжини.

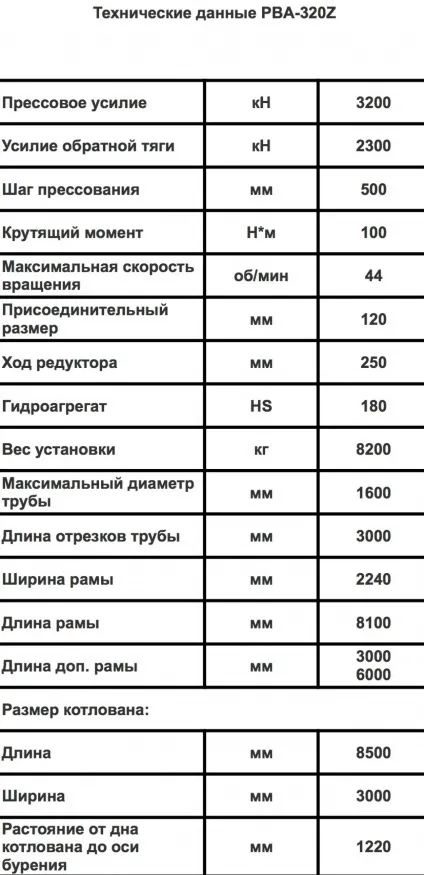

Наша найпотужніша установка направленого буріння! Різнобічна УГБ PBA 320 може використовуватися для керованої і некерованої безтраншейної прокладки труб сталевих і бетонних, при максимальному діаметрі труби 1600 мм

Установка PBA-320 одна з найбільших установок, які використовуються в горизонтальному бурінні.

Горизонтально направлене буріння або ГНБ - це порівняно нова, але в той же час інтенсивно розвивається вУкаіни будівельна технологія.
ГНБ - це один з методів безтраншейних технологій, який передбачає прокладку комунікацій під землею без порушення існуючого ландшафту, дорожнього полотна, вже наявних комунікацій.

Етапи будівництва підземних комунікацій

Перший етап горизонтального буріння - це буріння пілотної свердловини, що здійснюється за допомогою бурової головки з скосом в передній частині і вбудованим передавачем. Інформація про місцезнаходження, куті нахилу бурової головки передається на монітор системи локації. Через спеціальні отвори подається бентонітовий буровий розчин, що зменшує тертя і оберігає свердловину від обвалів. Перший етап завершується, як тільки бурова головка виходить в заданій проектом точці відповідно до проектного профілем.

Другий етап - розширення свердловини за допомогою розширювача зворотної дії або Риммер. Для подальшого безперешкодного протягування комунікацій необхідно збільшити свердловину так, щоб її діаметр перевищував на 25-30% діаметр трубопроводу

На завершальному етапі простягається батіг трубопроводу, до переднього кінця якої кріпиться оголовок з сприймає тягове зусилля вертлюгом і Ріммер. Таким чином, бурова установка затягує в свердловину батіг по запланованої траєкторії. Після закінчення бурових робіт здається виконавча документація замовнику.

Переваги горизонтального буріння

Завдяки застосуванню технології ГНБ. можливо здійснити влаштування підземних переходів різного ступеня складності, незважаючи на природні перешкоди, погоду чи пора року. Устаткування надвисокої точності виключає ймовірність пошкодження інших прокладених інженерних мереж. Здійснювані проколи грунту є безпечними для навколишнього середовища і не ведуть до руйнування ландшафту. Серед переваг і скорочення часу роботи, термінів здачі проекту, незважаючи на природні перешкоди і в рази збільшений термін служби прокладених мереж.

VERMEER D36X50 15 'SERIES II TIER 4I (STAGE IIIB)

Відома в світі горизонтального направленого буріння (ГНБ) своєю надійністю, універсальністю і провідним в класі співвідношенням потужність-розмір установка D36x50 серії II була створена для роботи в умовах найбільш важких грунтів. Продукція, що поставляється з штангами довжиною 3 і 4,6 м, бурова установка оснащується двигуном John Deere PowerTech Tier 3 або Tier 4i потужністю 104,4 кВт, що забезпечує зусилля продавлювання / зворотного протягання 160 кН і крутний момент (6772 Нм).

VERMEER D80X100 SERIES II

Установка D80x100 серії II, спроектована з метою підвищення продуктивності машиніста, обладнана простими органами управління у вигляді здвоєного джойстика, найбільш сучасним робочим місцем машиніста в кабіні з кондиціонером і оглядом на 360 °. Дизельний двигун John Deere 6068 Tier 3 потужністю 150 кВт забезпечує крутний момент в 13558 кН і зусилля продавлювання / протягання в 356 кН.

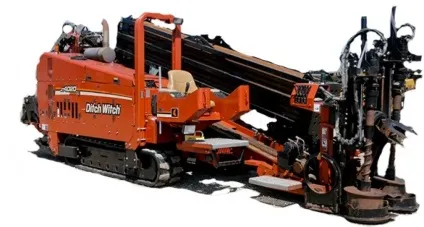

БУРОВА УСТАНОВКА JT4020 MACH1

Володіючи зусиллям затяжки в 17800 кг і обертовим моментом в 6780 Нм при швидкості обертання шпинделя в 250 об / хв, бурова установка ГНБ JT4020 Mach1 здатна прокладати трубопроводи, інженерні комунікації або здійснювати прокладку труб на великі відстані.
