План, карта, масштаб, елементи топографії та орієнтування на місцевості, туризм

Зменшене зображення земної поверхні за допомогою знаків називається планом або картою. На плані зображуються невеликі площі земної поверхні без урахування її кривизни. На карту наносяться значні площі з урахуванням рельєфу земної поверхні. Куляста поверхню Землі зображена на площині карти зі складками і розривами. Карта відрізняється від плану наявністю на ній сітки географічних координат.

На карту зображення наносяться в зменшеному вигляді, в масштабі. Розрізняють карти дрібномасштабні, середньомасштабні і великомасштабні. У туризмі користуються різними картами: для вивчення под'ездов- дрібно- та середньомасштабні картами, для розробки активної частини маршруту, участі в змаганнях з орієнтування - великомасштабними картами.

Масштаб позначається на нижньому зрізі карти. Він буває чисельний і лінійний.

Чисельний масштаб записується дробом, в якій чисельник дорівнює одиниці, а в знаменнику число, що показує, у скільки разів розміри місцевості зменшені при зображенні їх на карті. Наприклад, 1/100000 або 1: 100 000, т. Е. 1 см на карті дорівнює 100 000 см, або 1 км, на місцевості. Щоб визначити відстань між окремими точками по карті, необхідно виміряти відстань між ними, а результат помножити на знаменник чисельного масштабу. Виміряти відстань ліній на карті можна курвиметром, кроком циркуля або смужкою паперу.

Курвіметр - прилад для вимірювання кривих ліній. Підставою курвіметра служить коліщатко, довжина кола якого відома. Обертання коліщатка передається на стрілку, що повертається за шкалою. Знаючи число обертів коліщатка, легко визначити і довжину вимірюваної лінії. При вимірюванні відстаней стрілку потрібно встановити на нульову поділку і прокатати коліщатко уздовж маршруту.

При вимірі звивистих ліній довжина кроку циркуля залежить від ступеня звивистості лінії, але зазвичай не перевищує 1 см. Одну голку циркуля ставлять в початкову точку маршруту, а другу в напрямку вимірюваної лінії. Повертаючи циркуль щодо однієї з голок, «крокують» за маршрутом. Загальна довжина маршруту дорівнює числу кроків, помноженому на крок циркуля плюс залишок, який вимірюється за лінійним масштабом.

Щоб виміряти криву лінію смужкою паперу, треба смужку паперу поставити на ребро, поєднати з вимірюваної лінією, згинаючи її там, де є звивини. Потім за лінійним масштабом дізнатися загальну довжину кривої. Отриманий результат помножити на знаменник чисельного масштабу.

Наприклад, між вимірюваними точками 6 см: масштаб карти 1. 100 000; 6X100 000 = 600 000 см, або 6 км. При цьому слід мати на увазі, що звивисті ріки, стежки в горах на картах масштабу 1. 100 000 і крупніше зображені узагальнено. Наприклад, кривизна стежки на карті, вираженої в 1 мм і дрібніше, не з'являється і зображується узагальнено. А тим часом 1 мм на карті масштабу 1. 100 000 дорівнює 100 м на місцевості. Тому, вимірявши довжину ділянки звивистої річки, стежки, необхідно в отриманий результат внести поправку, т. Е. Збільшити його на 15-20%.

Лінійний масштаб. Для спрощення підрахунків та отримання відстаней безпосередньо з карти вдаються до спеціального графічного зображення масштабу, який називають лінійним. Він являє пряму лінію, на якій відкладені відрізки рівної довжини. Відрізок (зазвичай в 1 см), відповідний цілому числу метрів або кілометрів, називається підставою масштабу. Користуються лінійними масштабами наступним чином: ніжки циркуля встановлюють на кінцях вимірюваного відрізка, потім по лінійному масштабу відраховують сотні і десятки метрів (рис. 34).

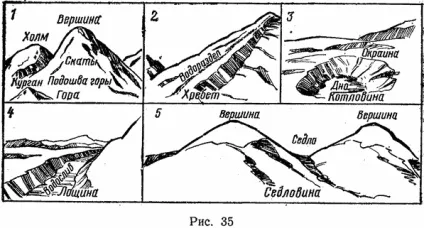

Рельєф місцевості. На поверхні землі розміщені природні об'єкти - поля, ліси, моря, озера, річки, гори і об'єкти, створені людьми, - міста, населені пункти, різні інженерні споруди. Сукупність різноманітних за формою і величиною нерівностей поверхні землі називають рельєфом. Об'єкти, розміщені на поверхні землі, природні або створені людиною, називають місцевими предметами. Рельєф і місцеві предмети називають топографічними елементами. Рельєф - найбільш постійний топографічний елемент, який мало змінюється в результаті діяльності людей. Рельєф складається в основному з опуклих і увігнутих, різних за формою і розмірами нерівностей. Все розмаїття нерівностей поділяють на подібні між собою форми, які називають типовими формами рельєфу. Розрізняють шість основних форм рельєфу: гора, улоговина, хребет, лощина, сідловина, рівнина (рис. 35).

Гора - куполоподібної височина, схил якої знижується у всіх напрямках.

Котловина - замкнута безстічна западина.

Хребет - витягнута в будь-якому напрямку височина. Лінія, що розділяє схили хребта і проходить по його найвищим точкам, називається вододілом.

Лощина - витягнуте в одному напрямку поглиблення місцевості. Лінія, що проходить по дну улоговини, називається водозливом. Широкі лощини, по яких течуть струмки або річки, називаються долинами.

Сідловина - знижена частина хребта, від якої місцевість в двох протилежних напрямках підвищується і в двох перпендикулярних їм знижується. Найбільш низькі сідловини, доступні для переходу через гірський хребет або масив, називаються перевалами.

За характером рельєфу місцевість ділиться на рівнинну, горбисту і гірську.

Будова рельєфу місцевості, характер природних умов і об'єктів, розміщених на місцевості, характеризують топографічні умови місцевості, до яких відносяться:
а) прохідність місцевості - дороги, мости, переправи, ліси; природні перешкоди - яри, болота, канали і т. д .;
б) пересіченість місцевості зміною форм рельєфу - річками, ярами, озерами та іншими об'єктами, які ускладнюють пересування;
в) наявність орієнтирів - висота, що виступають скелі, вигини річок, окремі місцеві об'єкти, зручні для використання їх як орієнтири на тлі одноманітних топографічних елементів.
