Бетономішалка своїми руками креслення, відео, будматеріали

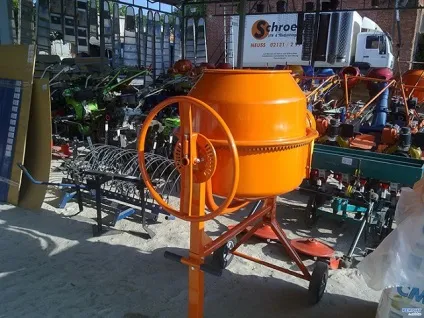

А чи потрібна вам бетономішалка?

Є кілька варіантів. Можна замовити доставку «додому» і вже на наступний день автобетоносмеситель привезе необхідну кількість кубометрів. Мабуть, цей варіант не зовсім економічний. Більш працьовиті господарі можуть купити бетономішалку, вона компактна і оснащена електричним двигуном для перемішування розчину. Кидай в неї цемент, пісок, воду і щебінь в потрібних пропорціях, і тільки встигай звільняти бетономіксер, виливаючи з нього розчин. Це дешевше, але купити такий бетонозмішувач все ж доведеться.

Але є ще один варіант: зробити бетономішалку своїми руками. Так, це можливо, якщо є креслення. Ви витратите на цей час, але воно з лишком вам окупитися. Причому пристрій це не таке складне, як здається на перший погляд. Бетономіксер володіє простим принципом:

• є бадья або щось на зразок фляги, де замішується розчин;
• привід, тобто механізм, завдяки якому обертається бадья і відбувається змішування;
• рама, що з'єднує все це воєдино.

Бетономіксер має ще додаткові дрібні деталі, про які буде розказано нижче, але ці три - основні. А тепер давайте заглиблюватися в нюанси виготовлення саморобної бетономішалки.

Який буває бетономіксер

Бетономішалки за способом змішування поділяються в основному на чотири види: гравітаційні, механічні, з вібрацією і комбіновані. Розповімо трохи про кожну, щоб мати невелике уявлення про це і щоб можна було вибрати собі відповідну. Адже вона може використовуватися для абсолютно різних потреб: в основному це фундамент (будинку, паркану та багато чого ще), але можна з неї відливати за формою різні будівельні матеріали. Блоки з цементу, арболита та іншого.

гравітаційні

Агрегат такого типу - найпростіший варіант і у виготовленні, і в використанні. Ручна бетономішалка своїми руками, цебер якої просто крутиться по осі, а компоненти розчину під дією сили тяжіння перемішуються. Для великих обсягів цей варіант не підходить, тому що не забезпечує хорошого змішування. Але якщо ви завжди змушували розчин в невеликих кількостях і більшого вам не треба було, то цей варіант цілком може підійти.

механічні

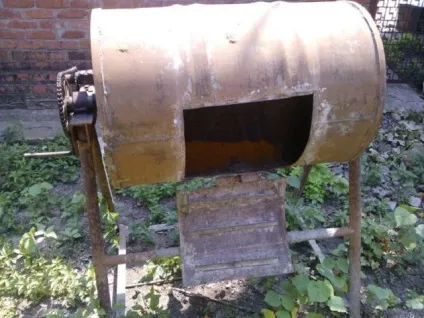

Така саморобна бетономішалка примусової дії в чистому вигляді рідко використовується, тому що має ряд недоліків. Виглядає вона наступним чином: бочка в горизонтальному положенні з отвором угорі на всю довжину. Ось проходить по центру бочки, і до неї приварені металеві деталі, які перемішують розчин. Отвір не дозволяє крутити бочку тільки в одному напрямку і доводитися її розгойдувати з одного боку в інший. У порівнянні з гравітаційної, має більший обсяг, це плюс. Недоліки такі: погане перемішування по кутах і розбризкування розчину при високих коливаннях.

Іноді механічні бетономішалки роблять абсолютно нерухомими, рухається тільки вісь всередині її, до якої приварені металеві розсікачі. Така конструкція добре підходить для виготовлення блоків з арболіта. Про це ми розповімо трохи нижче.

вібраційні

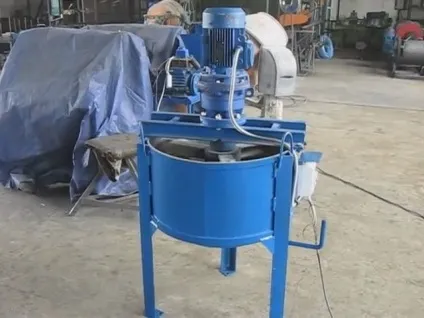

Виготовлення цього виду ручної бетономішалки своїми руками - не така проста справа. Основний принцип в тому, що розчин залишається нерухомим, і вся робота по змішуванню покладається на вібратор. Тут є багато нюансів, які, якщо їх не врахувати, приведуть тільки до втраченого часу.

Бадья обов'язково повинна бути круглої, що не широкої, але високою, схожою на форму радянської пральної машини. Вібратор повинен бути строго певної форми, схожим на дві невисокі тарілки, складені разом. Власне, в домашніх умовах дві металеві тарілки - кращий варіант. Вібратор не повинен бути занадто великим, розмір його залежить від обсягу судини для змішування. Якщо у виборі розміру перестаратися, то навіть при видимої роботі він все одно не буде перемішувати. І останнє: розташування вібратора всередині судини - строго по осі, відстань до дна бочки дорівнює діаметру вібратора.

Якщо дотримати всі ці умови, ідеальний розчин з вашої бочки забезпечений. Але при поганій якості піску або цементу доведеться перемішувати кілька довше. Один мінус: велика витрата електроенергії. І ні в якому разі не намагайтеся в якості вібратора бочки використовувати перфоратор. Багато умільці намагалися робити бетонозмішувач, але найчастіше зазнавали невдачі.

комбінований бетонозмішувач

Бетонозмішувач такого виду являє собою поєднання гравітаційної та механічної установки. Розчин обертається в горизонтальній або похилій площині, а всередині самої судини робляться виступи, додатково допомагають перемішувати компоненти. Робляться вони зазвичай з металевих пластин різних форм, які приварюються до внутрішньої сторони фляги. Бетономіксер такого типу дозволяє перемішувати розчин великого обсягу, якість змішування теж хороше. Приварити пластини в бетонозмішувач не складе великих труднощів, тому цей вид самий широко використовуваний. Надалі мова піде саме про цей тип бетономішалок.

виготовляємо бетономіксер

Теорія закінчилася. Давайте приступимо до практики. Зараз детально розглянемо, як зробити бетономішалку своїми руками. Цей процес необхідно розділити на кілька етапів. Нам відомо, що бетонозмішувач складається з трьох основних компонентів: бадья-міксер, привід і рама. Якщо з приводом все зрозуміло, він може бути або ручним, або механічним, коли бетономіксер використовується редуктор і електродвигун, то на виготовленні бадді і рами зупинимося більш детально. Якщо при роботі під рукою будуть креслення, то буде взагалі чудово.

виготовлення бадді

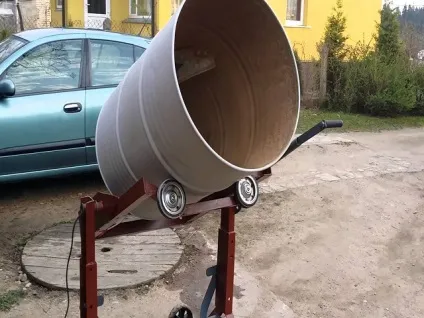

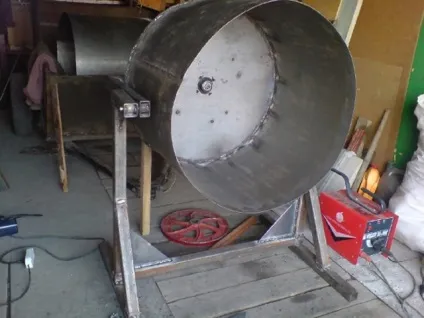

Найпопулярніший предмет, який використовують в якості посудини для перемішування - стандартні бочки на 200 літрів. З деякими застереженнями вона підійде для будь-якого типу саморобного бетономіксера. Можна використовувати корпус пральної машини, якщо він буде досить міцним. Але це було б занадто просто, наша мета зробити цебер самому.

По-перше, матеріал. Для стін ми беремо метал товщиною не менше 2 мм, для дна - не менше 5 мм. По-друге, форма. Вона циліндрична, але вгорі в області горловини повинна звужуватися у вигляді конуса.

Розпишемо послідовність дій по пунктах:

1. Виготовляємо фланець-маточину. Можна знайти її креслення і зробити самому, але краще купити вже готову. Деталь важлива, але непроста у виготовленні.
2. Робимо днище з листової сталі товщиною мінімум 5 мм. У самому центрі свердлимо отвори і прикріплюємо фланець-маточину.
3. Викроює з металу товщиною 2 мм п'ять основних частин корпусу - обечайку (вона згортається і виходить циліндр) і чотири пелюстки, які потім скріплюються разом, щоб вийшов конус.
4. З'єднуємо днище, обечайку і конус за допомогою зварювального апарату і отримуємо основу бочки для перемішування.
5. Підсилюємо горловину, щоб згодом вона не деформувалася. Для цього приварюють до її кола арматурний прут 10 мм.
6. Усередині бочки приварюють хрест-навхрест рессекателі. Зазвичай двох або трьох досить. Вони виготовляються теж з арматури, але більш міцної, або з металевих пластин. Головне, їх загнути під прямим кутом. Вони і будуть змішувати розчин. До того ж за рахунок них саморобна бетономішалка буде міцніше.

Коли цебер-міксер готова, можна приступати до виготовлення рами.

виготовлення рами

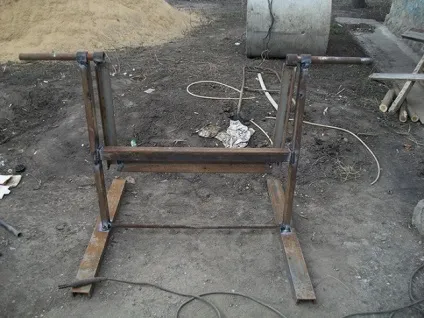

Рама - це опора всієї конструкції. До неї прикріплюються бадья, привід і редуктор. Для гарної стійкості привариваются ніжки опори, а щоб легко було бетономіксер переміщати, навіть наповнену розчином, встановлюються колеса. Сама конструкція рами може бути різною, головне, щоб зберігалася стійкість при роботі всього пристрою. Багато умільці для цього пристосовують різні непотрібні металеві деталі, зібрані по кутках дачної ділянки.

Креслення рами для бетономішалки

1. В основі бетономішалки лежить Т-подібна конструкція, за рахунок неї саморобна бетономішалка буде стійко стояти на поверхні. До неї вертикально приварюється перша стійка.
2. До другої стійці приварюється поперечна балка, по краях якої кріпляться колеса.
3. Обидві стійки скріплюються між собою внизу балкою (це робить конструкцію стійкіше) і вгорі підрамником, який згодом буде служити підставою для кріплення бадді.
4. Підсилюють раму похилій стійкою, до якої кріпиться конденсаторная коробка і пускач. Ці два прилади служать для включення механізму обертання.
5. Підрамник робиться з двох труб і куточка. Схожий на подвійну раму, скріплену перемичками.
6. На підрамнику встановлюється електродвигун і редуктор.

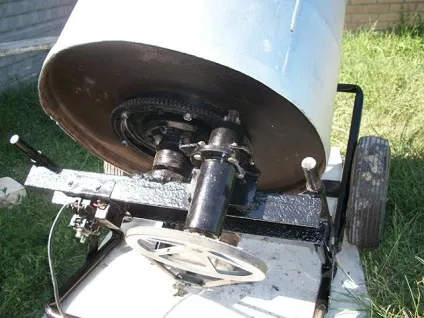

7. Фланець-маточину, яка вже прикріплена до бадді, садять на редуктор. Для фіксації міксера використовується шпонка і остаточно закріплюється він болтом через отвір на валу.
8. До підрамника прикріплюється ручка, яка дозволяє нахиляти цебер-міксер під різним кутом.
9. На завершення рама захищається від окалини і покривається фарбою по металу. Бадью теж можна пофарбувати, але тільки зовні, всередині бочки не треба.

Тепер бетономішалка своїми руками готова до використання! Можна заливати фундамент, встановлювати стовпи, заливати форми будівельних блоків з арболіта і багато іншого.

Привід для саморобної бетономішалки

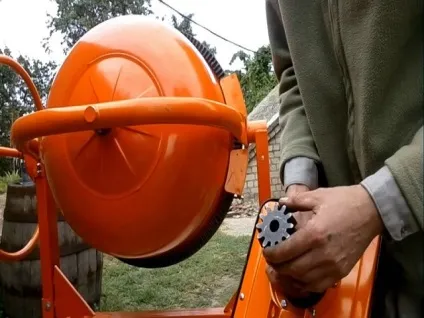

На практиці часто буває, що у майстра вже є електричний привід і редуктор певної потужності, а бетономіксер і його параметри підбираються виходячи з цього. Співвідношення обсягу перемішуються компонентів і потужності електродвигуна має бути приблизно таким: 20 Вт на 1 літр розчину.

Тобто, якщо у вашому розпорядженні є двигун потужністю 1 кВт, то максимальний обсяг суміші повинен бути рівний 50 літрам. З огляду на, що цебер необхідно завантажувати на 30-40%, то приблизний її обсяг може бути від 125 до 160 літрів. Для стандартної 200 літрової бочки підійде редуктор з електродвигуном 1,2 кВт, завантаження буде дорівнювати 60 літрам розчину.

Кількість оборотів теж важливо. Оптимально значення: від 30 до 50 об / хв. Якщо зробити більше, то розчин може розбризкується. Можна зробити менше, звичайно, але тоді процес змішування буде довгим, і буде витрачатися зайва електроенергія.

Якщо немає електрики

Бувають випадки, коли потрібно почати будівництво на ділянці, де ще не проведено електрику. Тоді двигун нам ні до чого, а будемо використовувати ручну силу. Послідовність дій при виготовленні залишається абсолютно такий же, тільки привід замінюється двома ручками - з однієї й іншої сторони. Недолік у тому, що треба докладати великих зусиль для змішування і знадобиться більше часу. Але для нетривалих і невеликих робіт такий варіант можна вважати цілком прийнятним.

Бадья з пральної машини

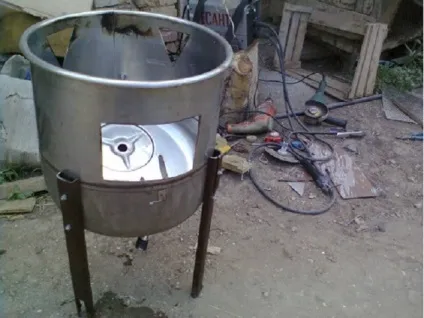

Можна зробити цебер з пральної машини, якщо вона завалялася у вас з радянських часів. Причому для це підійде корпус практично будь-якої пральної машини. Потрібно просто все отвори барабана старої пральної машини запаяти. Для цього підійде машина як з горизонтальною, так і з вертикальним завантаженням. Є ще одна особливість такого варіанту. Якщо кількість розчину, який ви збираєтеся замішувати в майбутньої бетономішалці, не буде занадто великому, то двигун пральної машини цілком згодиться в якості приводу.

Використання бетономішалки

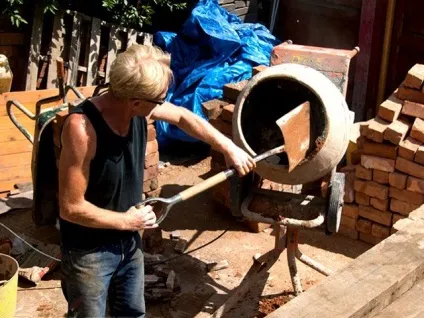

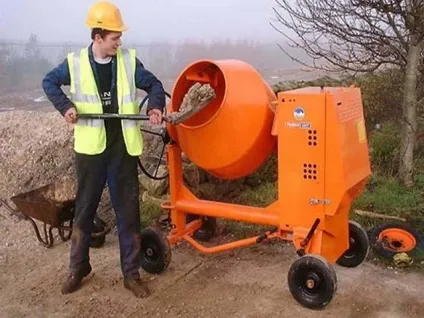

Бетономішалку рідко використовують в одному місці. Найчастіше доводиться тягати її або перекочувати по всій ділянці, тому заздалегідь підготуйте подовжувач достатньої довжини. Завантажуються компоненти в цебер з нахилом 20-40 градусів в наступному порядку: вода, цемент, пісок і в останню чергу засипається щебінь, гравій, керамзит.

Для повного змішання бетонного розчину або суміші з арболита досить від 3 до 5 хвилин, потім баддя за допомогою ручки нахиляється, і розчин виливається в підготовлене для цього місце. Відразу ж можна засипати нову порцію компонентів і продовжити роботу.

Після трудового дня пристрій, все його з'єднання та шви потрібно ретельно промити. Зазвичай це відбувається вже під вечір, коли сил залишилося не так багато і хочеться залишити все, адже на наступний день її знову доведеться бруднити. Не лінуйтеся. Навіть в такій ситуації краще бетонозмішувач промити, це збільшить термін його служби.

Будівельні блоки з арболіту

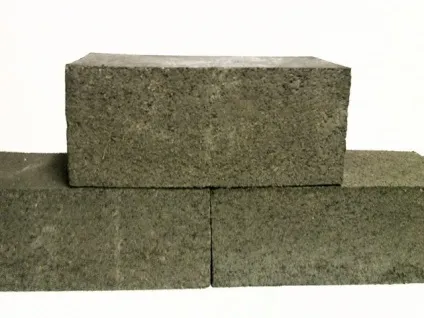

Блоки з арболіта складаються в основному з двох компонентів. Крім різних хімічних добавок, це деревна тирса і тріски, а також гідравлічне в'язка речовина портландцемент. Такі блоки цінні тим, що будинки з них відмінно утримують тепло. Тому блоки з арболіту - відмінне рішення для будівництва стін теплого будинку. Що стосується властивостей арболіту, то це низька теплопровідність, підвищена міцність на вигин, не підтримує горіння, легко обробляти.

Корисні та важливі поради

Уявіть, що все у вас вийшло і тепер ви - володар дуже корисну річ в будівництві - це бетонозмішувач. Але щоб термін його служби не закінчився одним фундаментом або поставленим парканом, а річ прослужила вам довгий і довгий час, доведеться дотримуватися правил техніки безпеки і доглядати за нею:

• Уважно стежте за кабелями і контактними з'єднаннями. Вони повинні бути надійно ізольовані. Робота відбувається в умовах великої вологості і розбризкування води, тому вимоги правил електричної безпеки на першому місці;
• Вібрація, якою супроводжується робота бетономішалки, розслаблює нарізні сполучення вашої імпровізованої бадді. Тому періодично перевіряйте їх і підтягуйте. І не варто забувати про зварні шви, вони теж можуть порушуватися;

• Перед тим як включити апарат, переконайтеся в його стійкості. Всі штатні підставки повинні щільно упиратися в землю, а під колеса бажано встановити упори;
• Не можна перевіряти якість розчину під час роботи бетономішалки, нерідкі випадки серйозних виробничих травм;
• Використовуйте засоби захисту шкіри і очей;
• Працюючу бетономішалку ніколи не залишайте без нагляду.

В умовах тотальної економії, коли бюджет на будівельні роботи обмежений, а це не дивно в наші дні, багато хто економить на якості будівельних матеріалів або на послуги сторонніх майстрів. Але є такі умільці, які економлять ще й на будівельному обладнанні. Звичайно, робити дриль або електричний рубанок - заняття сумнівне. А ось бетонозмішувач, незважаючи на свою гадану складність і громіздкість, для цього ідеально підходить, навіть для домашнього виробництва блоків з арболіта. В цьому ви могли переконатися в нашій статті.

Підсумуємо. Невелика кількість деталей, деякі з яких можна знайти прямо у себе на ділянці. Саморобна бетономішалка має просту схему, креслення і послідовність виготовлення. Інструментів теж знадобитися трохи: болгарка, зварювання, попрацювати за допомогою дрилі, і, можливо, паяльником. З витратних матеріалів: болти, гайки, шайби, металевий лист і куточок. Головне, заздалегідь чітко визначити, для чого вона вам потрібна і що ви хочете бачити в результаті своєї роботи. Тоді ваш бетономіксер не поступатиметься будь-якого промислового виробництва, навіть якщо він зроблений з корпусу пральної машини.
