Робота на важкодоступній станції (тдс)

Доброго времени суток, друзі! Втретє сідаю писати для вас пост про роботу і життя на ТДС. Сьогодні мова піде про таку посаду і обов'язки, як гідрологія. Торкнемося такі питання, як: що це за посада, навіщо вона потрібна, які прилади тут використовується і як ними користуватися.

Гідрологія річок - вивчення природних процесів і явищ на річках. У нашому випадку гідрологія виконує такі функції, як вимір глибини, температури і швидкості течії річки.

Гідрологічний пост - сукупність різного устаткування і приладів для гідрологічних вимірювань і спостережень на річках, озерах, морях, каналах, а також місце, де розташовані ці пристрої. Якщо простими словами, то це гідропост, на якому виконуються заміри певних показань на річці.

Залежно від об'єкта, що спостерігається і встановленого обсягу спостережень, гідрологічні пости мають певний тип і розряд:

- гідрологічні пости на річках і каналах - ДП. Діляться на ДП: 1-го (провідні повний обсяг спостережень) і 2,3-го розряду (рівень пости і працюють за скороченою програмою). Наш гідропост 1-го розряду;

- озерні гідрологічні пости на озерах і водосховищах - ОГП;

- морські гідрологічні пости на морях - МГП

На гідрологічному посту проводяться наступні види спостережень:

- рівень води на водному об'єкті (всі типи);

- ухил водної поверхні (ГП-1);

- витрата води в річці або каналі (ГП-1);

- температура води (всі типи);

- каламутність води (ДП, ОГП);

- витрата зважених і донних наносів (ГП-1);

- хвилювання (МГП, ОГП);

- рейдові спостереження на акваторіях (ОГП, МГП);

- солоність води (МГП);

- моніторинг забруднення вод (всі типи).

Гідрологічний пост забезпечується геодезичним репером з відомою абсолютною висотою. Прив'язка всіх постових пристроїв ведеться по відношенню до цього реперу.

Всі пристрої можна об'єднати в дві сукупності: це водомірний пост (уровнемерние пристрої) і гідроствор (витратомірного пристрої, присутні тільки на ДП-1).

Водомірні пости діляться, на:

- рейкові водомірні пости - використовують вертикальну рейку з поділками, зазвичай прикріплену до гідротехнічної споруди (мосту або греблі);

- пальові водомірні - пости використовують ряд паль різної висоти, вбитих в дно (наш пост є пальових);

- сучасні дистанційні пости використовують автоматизовані рівнеміри, передають відліки на відстань. Показання цих станцій часто доступні через Інтернет;

- передавальні водомірні пости - використовують розмічену мотузку або вимірювальну рулетку з підвішеним вантажем.

Гідроствори оснащуються пристроями з яких і за допомогою яких здійснюється вимірювання витрати води. Гідростворамі обладнані тільки річкові гідрологічні пости 1-го розряду. Гідроствори бувають:

- мостові - оснащені гідрометричних містками;

- колискові - одне і двухтросовие колискові переправи;

- човнові (наш пост якраз човновий);

- оснащені гідрометричних автоматичними установками;

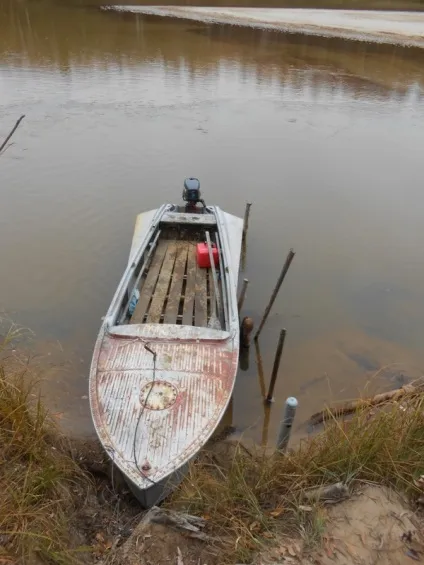

На вигляд наш гідрологічний пост нагадує звичайний причал для моторного човна, з тією лише відмінністю, що з одного боку (від перебігу) вбиті кілька дерев'яних кілків, за якими ми орієнтуємося, де під водою знаходяться водомірні палі, про які я розповім трохи пізніше. Так само вони тримають сам човен, щоб її не зносити течією.

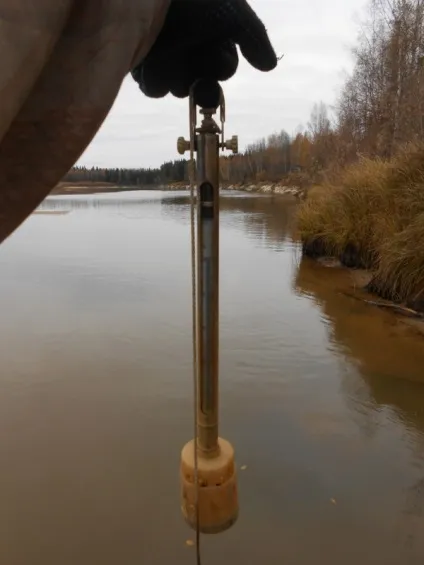

Це, напевно, найпростіше в гідрології, чим ми займаємося. Все, що потрібно, це опустити спеціальний термометр в воду приблизно на половину. Для більш точного свідчення бажано потримати його так деякий час, десь хвилину.

Сам термометр цілком звичайний, тільки поміщений в спеціальний чохол. Він захищається його від не сильно механічних пошкоджень, плюс так його зручніше тримати. У нижній частині такого чохла невелика ємність, куди набирається вода, яка продовжувати тримати температуру води, в той час, поки його витягують з води і заміряють свідчення. Тут так само свідчення вказуються з точністю до десятих.

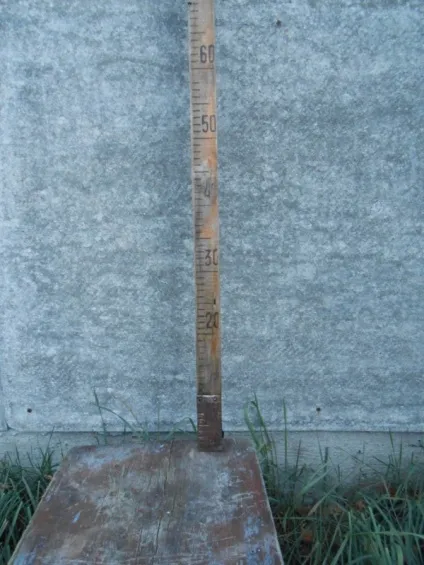

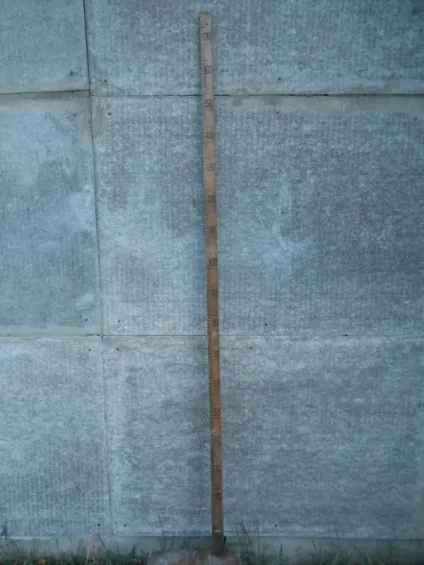

Рівень води - висота поверхні води, яка відлічується щодо деякої постійної площині порівняння. Вимірювання рівня теж не є чимось складним. Є спеціальна лінійка довжиною 170 см. Щоб запрограмувати відлік рівня води потрібно опустити її в воду і поставити на спеціальний металевий стовпчик, який називається #xAB; паля водомірна # xBB ;. Встановивши лінійку на саму верхівку палі дивимося, якого свідчення стосується поверхню води.

Температура і рівень води заміряються 2 рази на добу - вранці і ввечері.

Нижче фотографія, де наочно показується, як виконується завмер рівня води, з тією лише різницею, що на гідропії паля знаходиться під водою. Встановлювати лінійку потрібно на саму верхівку палі.

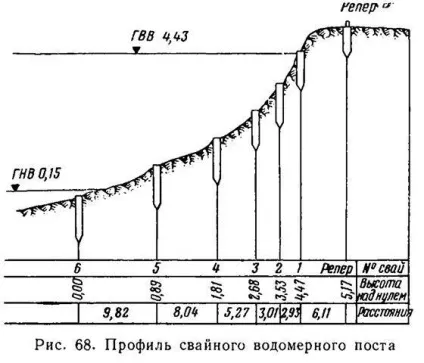

У створі, перпендикулярному напрямку русла річки, забивають на глибину нижче рівня промерзання грунту ряд паль діаметром 10-15 см. Всього таких паль 10 штук. Ці палі ставлять на такій відстані один від одного в залежності від крутизни берега, щоб різниця відміток по висоті їх становила 0,80-0,95 м. Зріз нижньої палі повинен бути приблизно на 0,3 м нижче від найнижчої горизонту вод, а верхній палі - на стільки ж вище найвищого горизонту вод. Всі встановлені палі поста нумерують, починаючи з верхньої, і ретельно нівелюють двічі. За оцінками і відстаням між палями становлять поздовжній профіль поста за зразком:

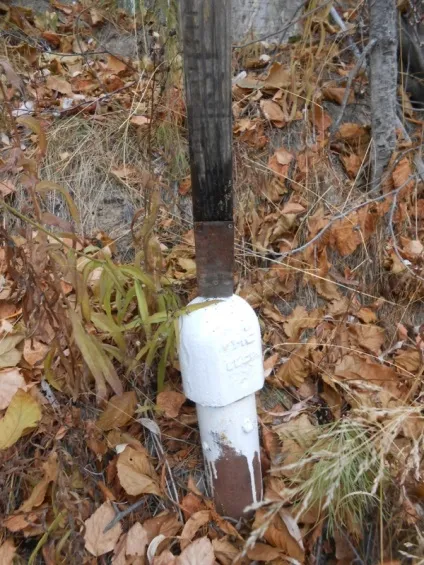

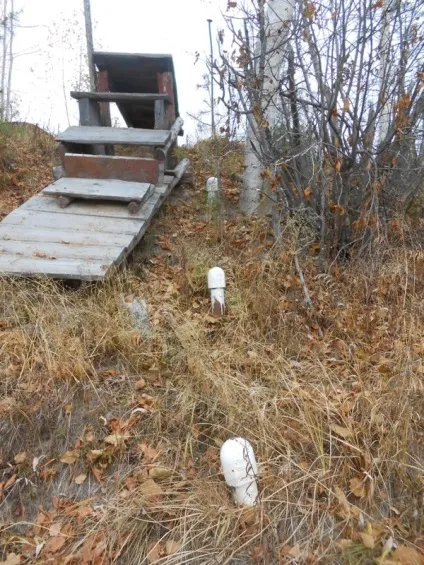

Так виглядає ряд паль наживо. Вгорі, якщо придивитися, видно ще четверту палю, трохи правіше трапа. Тест на уважність, так би мовити. )

Від себе ще додам, що ця паля вкручена на глибину 2-х метрів, а то і більше. При тому саме вкручена, так як з іншого кінця у палі є різьблення, довжиною близько 1 метра.

Витрата води (в водотоке) - обсяг води, що протікає через поперечний переріз водотоку за одиницю часу. Вимірюється в витратних одиницях (м # xB3; / с).

У гідрології використовуються поняття максимального, середньорічного, мінімального та ін. Витрат води. Поряд з витратою наносів є одним з руслоформірующіх факторів.

Витрата води в річці робиться кілька разів на місяць. На виконання чергового витрати вказує підвищення \ зниження рівня води на певну величину. Наприклад, рівень води впав на 25 см, це означає, що прийшов час робити черговий витрата води. Я не знаю через яку величину робиться витрата, тільки лише навів приклад для вашого розуміння.

Для виконання витрати використовується кілька видів обладнання.

Вимірювач швидкості водного потоку

Вимірювач швидкості водного потоку призначений для вимірювань осредненной в часі швидкості водного потоку у відкритих природних та штучних руслах (річок, каналів).

Принцип дії вимірювача заснований на функціональній залежності між швидкістю течії набігаючого водного потоку і частотою обертання лопатевого гвинта вертушки. Гідрометрична вертушка на магнітокерованих контакті дозволяє отримувати один електричний сигнал (імпульс) на кожний повний оборот лопатевого гвинта.

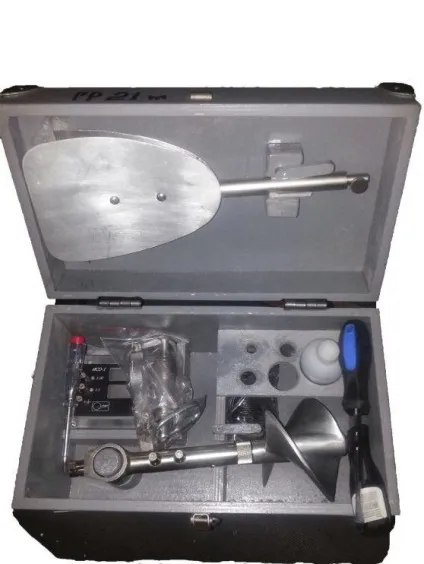

Гідрометрична вертушка використовується спільно з вимірювачем швидкості водного потоку.

У коробці вертушка укладається в розібраному стані, на нижній картинці вона вже зібрана.

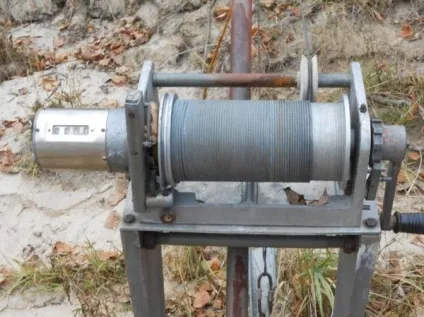

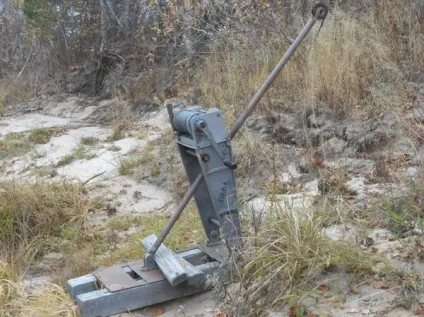

Лебідка гідрометрична є допоміжним обладнанням при гідрологічних спостереженнях і служить для опускання в воду на задану глибину підвішених на сталевому канаті гідрологічних приладів.

Трос цей потрібен для виконання витрати води, шляхом зачеплення за нього човна.

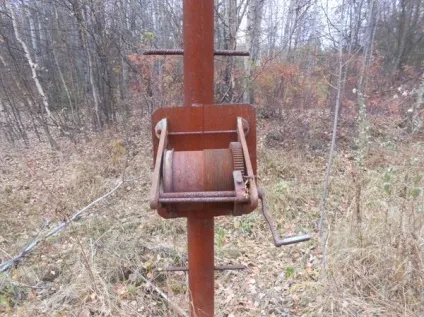

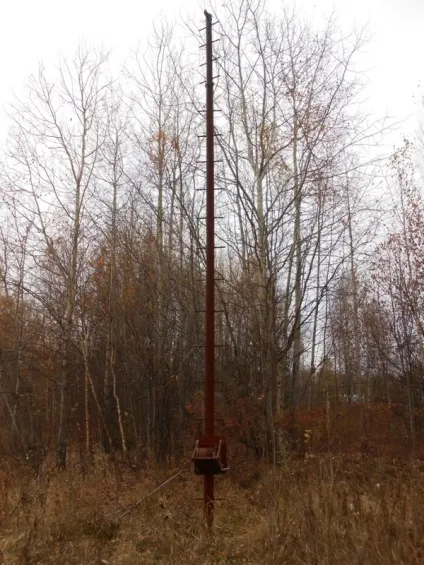

Трос протягнуть через всю річку з одного берега на інший. Опускається за допомогою спеціальної лебідки.

На самому тросі є спеціальні мітки, за які мотузкою чіпляється човен. Якщо придивитися, то ці мітки видно. Всього таких міток штук 25 у нас, можливо більше \ менше.

Виконання витрати води

Спочатку гідрометрична лебідка встановлюється в човен і міцно фіксується, щоб не переважив вантаж і вона не впала в воду. Далі необхідно зібрати гідрометричну вертушку і з'єднати її зі спеціальним вантажем, який за формою сильно нагадує бомбу, від чого його так і називають. У нас бомба по більше, трохи коротше вертушки. Так само вертушка спеціальними проводами з'єднується з вимірювачем швидкості водного потоку.

Слідом зібрана вертушка з вантажем чіпляється до кінця троса гідрометричної лебідки. Виглядає це приблизно як на картинці, тільки під вертушкою ще вантаж висить.

Потім вертушка опускається в воду таким чином, щоб вона була наполовину в воді, тобто вода повинна сам гвинт розрізати навпіл по центральній осі. Коли вертушка опущена в воду на початкову позицію, то на лічильнику гідрометричної лебідки повинні бути показані нулі. Якщо ж показання на ньому інші, то за допомогою маленького важеля лічильник скидається на нуль. На жаль на фото цього важеля не видно, але думаю і так все зрозуміло.

Функціонал лічильника полягає в тому, що він показує глибину річки в конкретній точці, коли вертушка опускається на дно.

Після того, як зробили завмер глибини, в спеціальній таблиці потрібно знайти 2 відлікові глибини, на яких проводиться вимір швидкості води. Припустимо, отримали глибину в 80 см, то в таблиці бачимо, що в цій точці потрібно заміряти швидкість на глибинах в 65 см і 20 см. Цифри навів для прикладу, щоб було зрозуміло.

При опусканні вертушки на глибину з таблиці, включається вимірювач швидкості, який і показує швидкість водного потоку. Замір триває 100 секунд. Такий завмер швидкості робиться на кожній третин мітці гідрометричного троса.

Після виконання витрати води, всі свідчення спеціальним чином вважаються, де за отриманими даними глибини і швидкості водного потоку вираховується кількість кубометрів витекла води.

Наступний пост буде про виконання метеорологічного терміну.

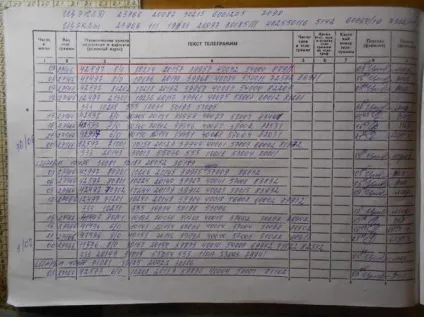

На останок викладаю фотографію метеозведень в закодованому вигляді. Якщо кому цікаво поламати голову, спробуйте розшифрувати її. Все відгадувати не треба, спробуйте спочатку осилити те, що я обвів червоним кольором вгорі. Ну, а наступний пост буде великий підказкою для розгадки, так як зведення складаємо на основі даних зі терміну :)

В кінці, за традицією, викладаю щось з живності, якщо сьогоднішнє фото можна так назвати. Свіжі сліди ведмедя. Судячи з усього, пройшов він буквально не задовго до нас.
