Пропоную майстер-клас по виготовленню своїми руками оригінальної бензинової запальнички. Для оформлення вико

Пропоную майстер-клас по виготовленню своїми руками оригінальної бензинової запальнички. Для оформлення використовувалася присвячена Єрусалиму пам'ятна монета.

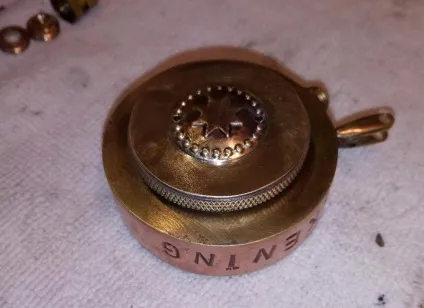

Задня панель, фото з боку люка для заправки запальнички бензином.

Процес виготовлення описаний досить докладно. Робота досить копітка і місцями вельми нудна, але результат вартий того! Всі замовники були дуже задоволені запальничкою, як і ті, кому її дарували.

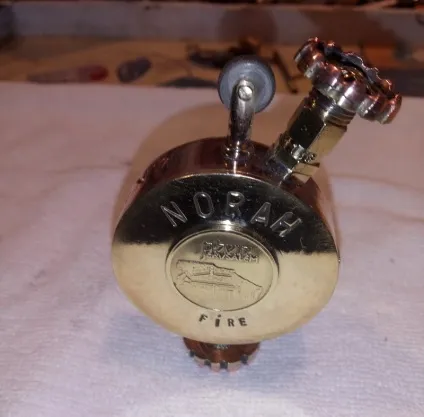

Вибите на запальничці слово Norah - це ім'я дідуся замовниці. Запальничка виготовлялася в подарунок і була виконана у вигляді подарункового набору.

Матеріали та приладдя для роботи

Використовуємо такі інструменти:

• дремель
• молоток
• м'який молоток
• круглогубці
• плоскогубці
• мітчик на 3 мм
• газовий пальник
• олов'яну пасту (можна олово)

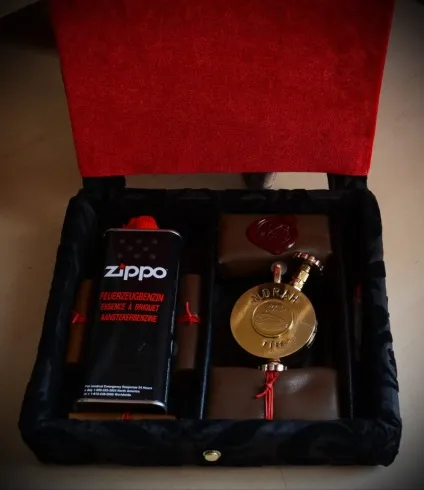

Фото подарункового набору в зборі.

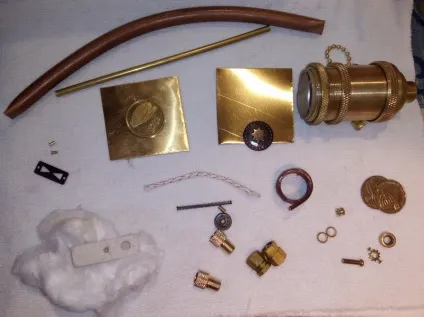

Для роботи беремо наступні матеріали:

• мідну трубку від кондиціонера, довжиною 15-18 см і діаметром 10-12 мм
• шматки латуні, товщина 0,5 - 1 мм; один 45x45 мм і другий - 30x30 мм
• латунний патрон
• трубку для кресала діаметром 4 мм
• 2 шматочки латуні по 1 мм
• невеликі латунні елементи для прикраси люка і приховування зварювання
• дві латунні монети
• мідний дріт для бортика монети, 2x4 мм
• два латунних ковпачка від велосипеда
• два перехідника під велосипедні ковпачки
• два болта з латуні 3x12 мм
• чотири клепки
• свердла різних діаметрів
• монета для оформлення, бажано з латуні
• кресало
• кремінь
• пружину
• вату
• гніт

Процес виготовлення бензинової запальнички

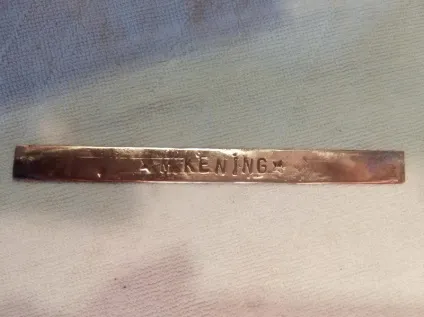

Розплющуємо до рівної смуги мідну трубку.

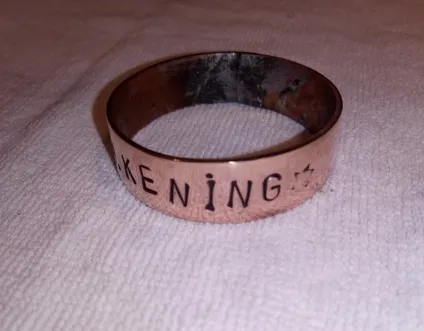

При бажанні вибиваємо своє ім'я або іншу напис.

Згинає м'яким молотком до ідеального кола.

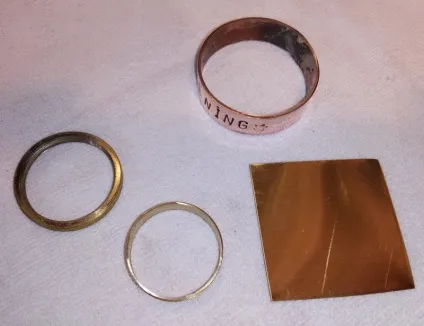

Зварює кільце - це буде основне тіло нашої запальнички.

Приховуємо місце зварювання, отвори під клепки - 1,5 мм діаметром.

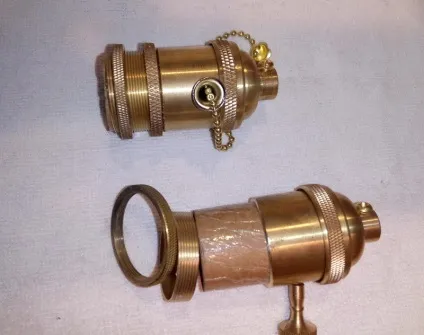

Дремелем відрізаємо шматок різьблення під люк від патрона.

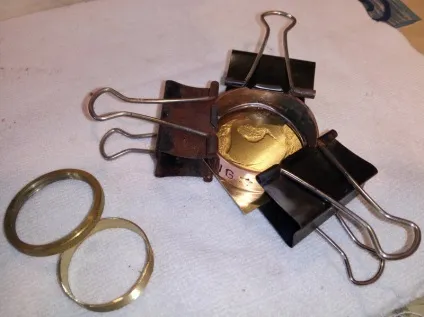

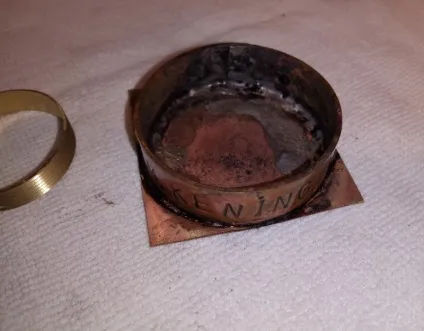

Фіксуємо лист латуні канцелярськими прищіпками і припаюємо його.

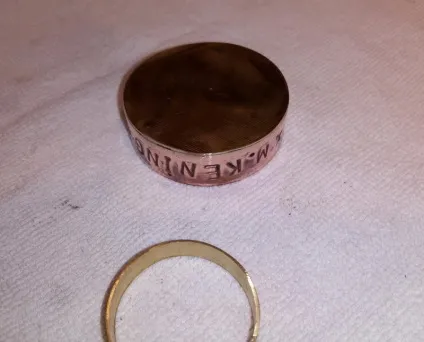

Готово. На бруд уваги поки не звертаємо.

Тепер обрізаємо всю зайву латунь, а потім шліфуємо і чистимо.

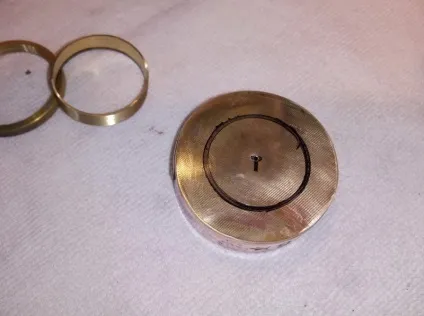

Тепер потрібно розмітити місце для люка заправки.

Вирізаємо отвір дремелем, фото проміжного стану.

Все, отвір вирізане.

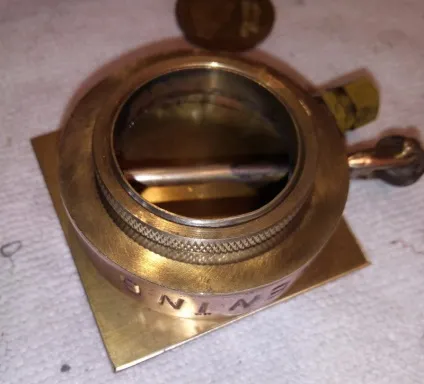

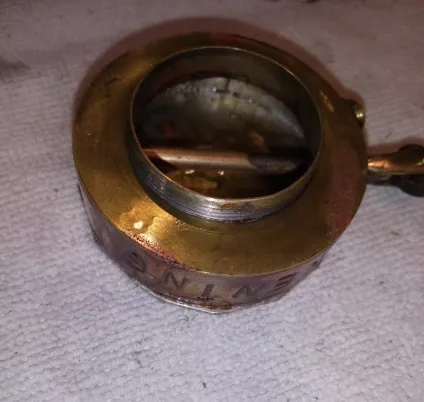

Тепер потрібно припаяти різьблення під люк.

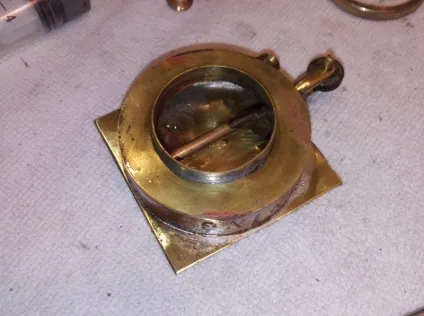

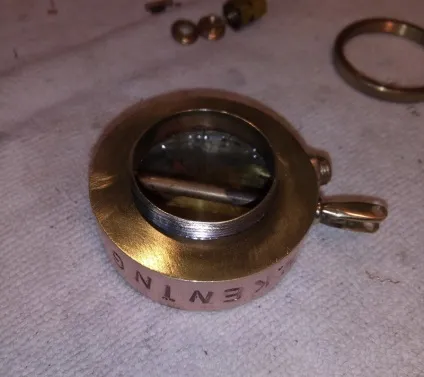

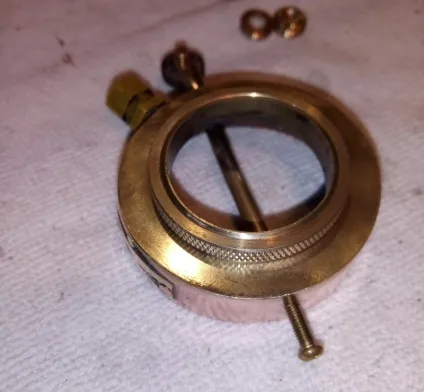

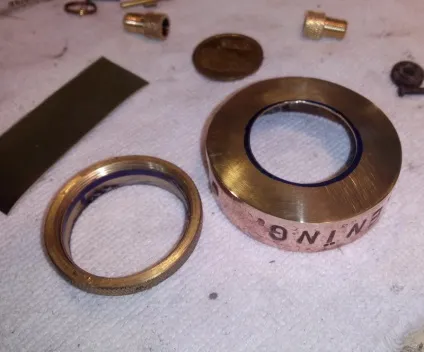

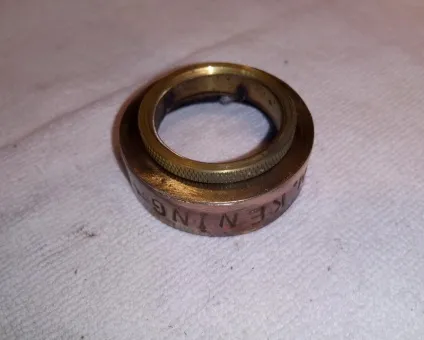

Чистимо і примірявся кільце люка за місцем.

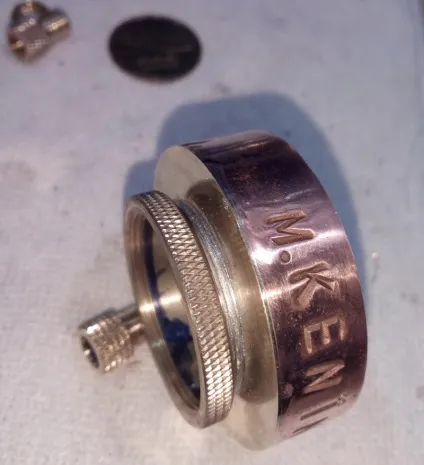

Фото виду збоку.

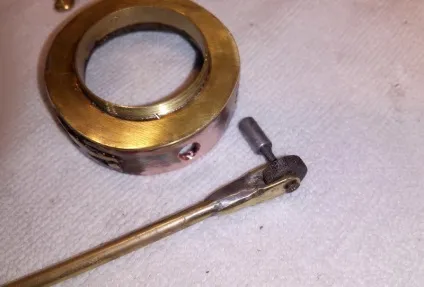

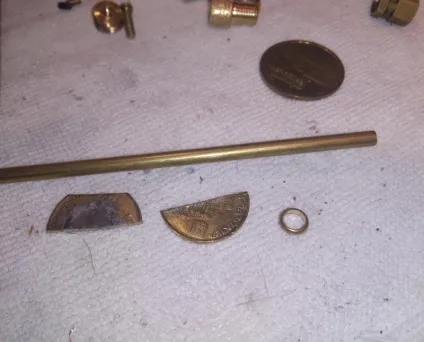

Готуємо матеріали для збірки власника кресала.

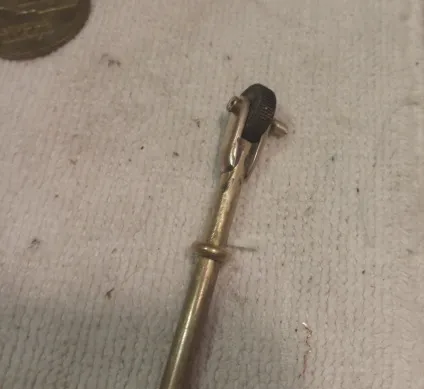

Фото готової трубки з власником кресала для кременя.

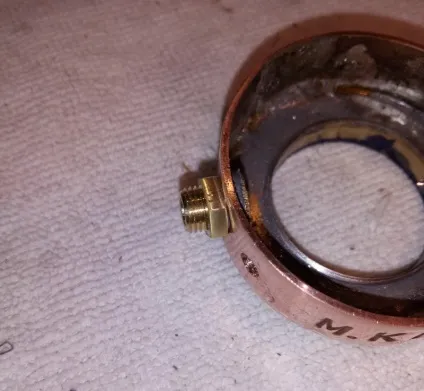

У тілі запальнички просвердлюємо з протилежних сторін отвори для трубки.

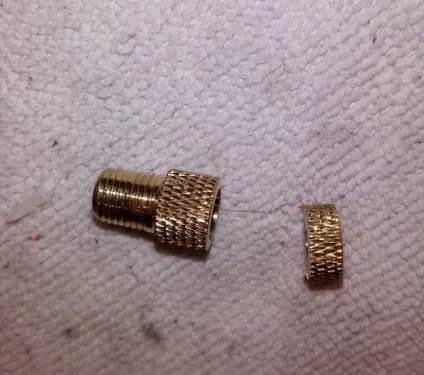

Виготовляємо держатель гніту. Від перехідника відрізаємо частину низу з накаткою.

Приміряємо держатель гніту. Як гайки використовуємо частину раніше відрізаного латунного ковпачка.

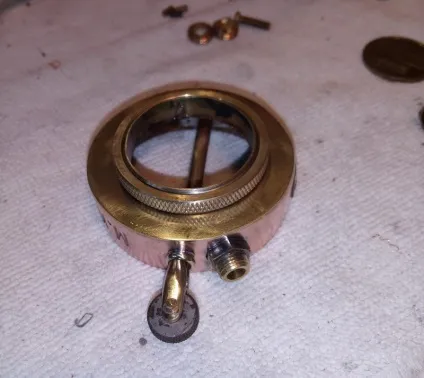

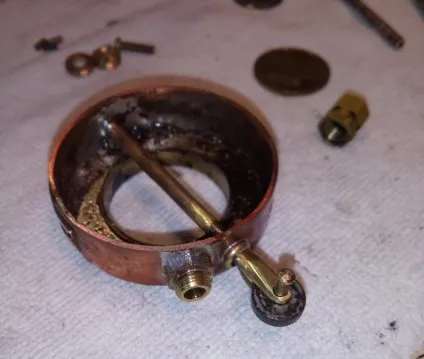

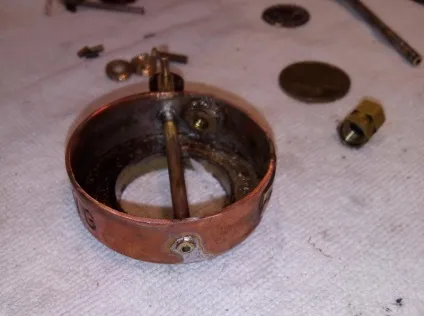

Приміряємо все разом.

Приварюють всі деталі.

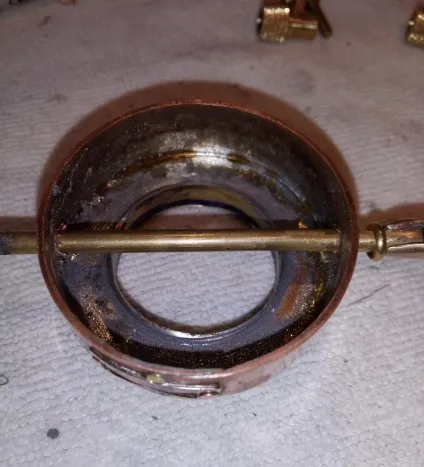

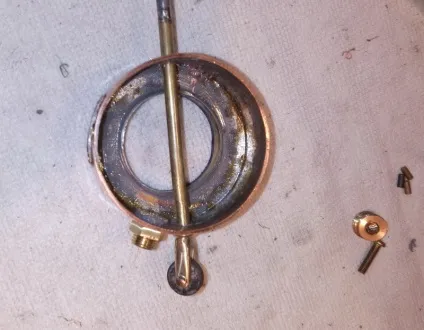

Вид заготовки знизу.

Тепер ретельно все чистимо.

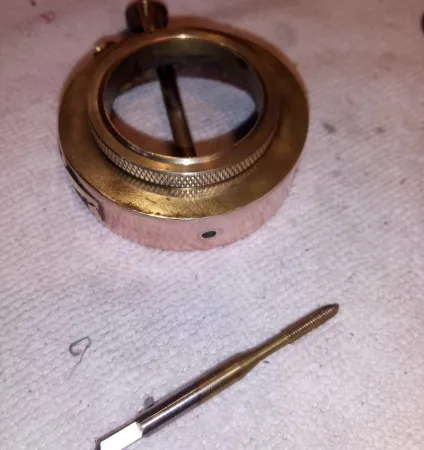

Проміжний вид знизу. Нарізаємо різьблення 3 мм.

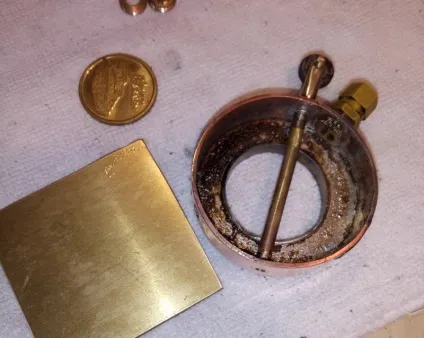

Тепер потрібно приварити другу сторону з монетою.

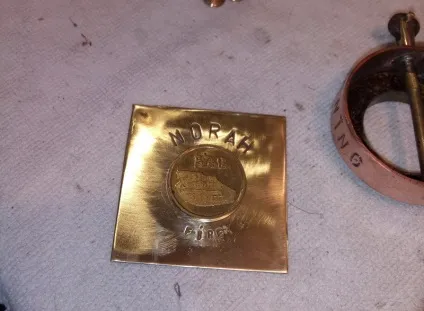

Приміряємо монету і текст.

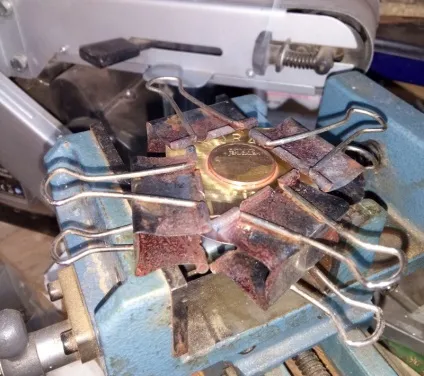

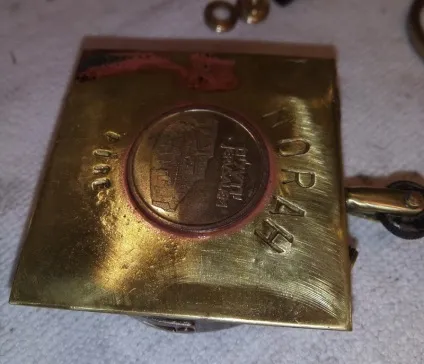

Ретельно закріплюємо прищіпками і дуже акуратно припаюємо. Найменша неточність буде дуже критична!

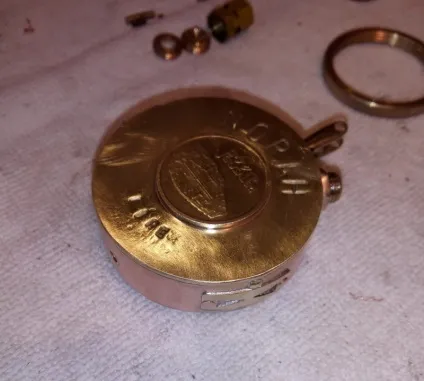

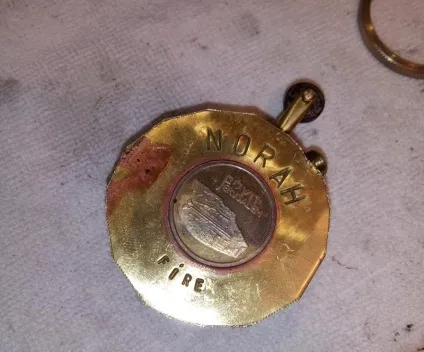

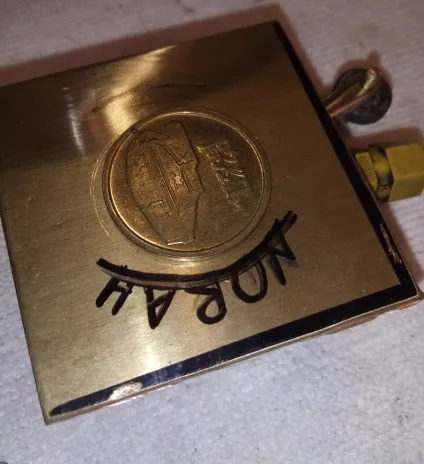

Вид збірки з боку монети.

Все зайве зрізаємо дремелем, шліфуємо і поліруємо.

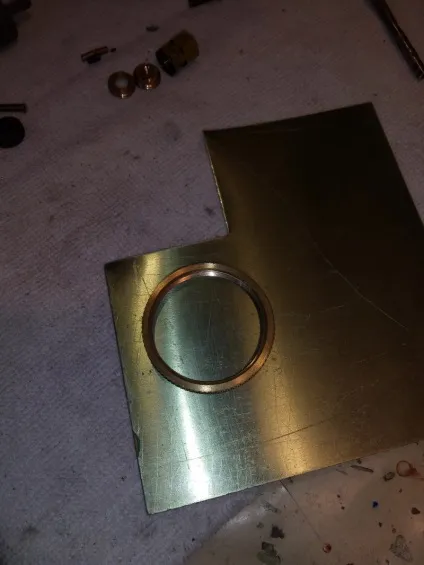

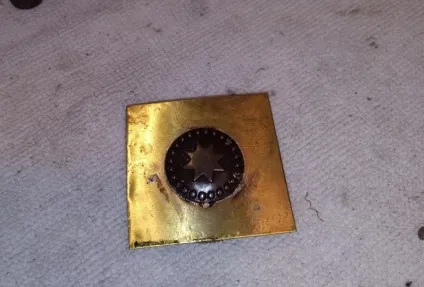

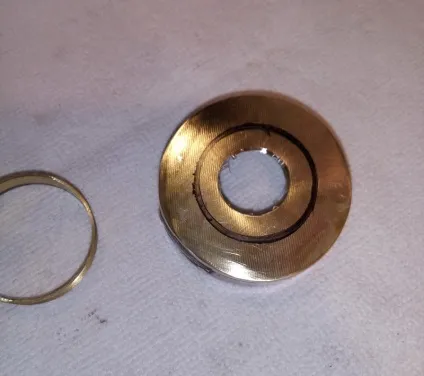

Приміряємо матеріали для люка.

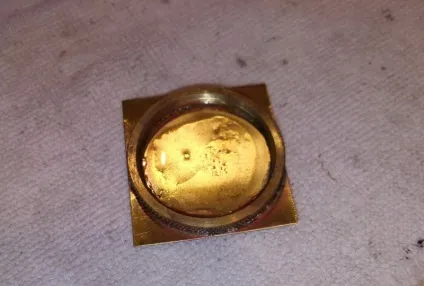

Припаюємо. Люк зсередини.

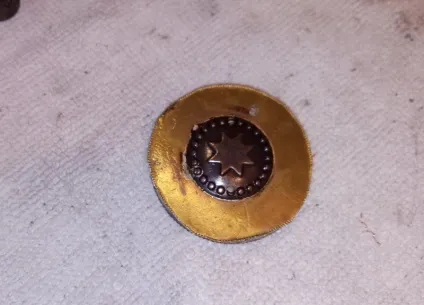

Фронтальна частина. Тут можна припаяти будь-які декоративні елементи.

Грубо обрізаємо. Чистимо дремелем з металевою щіткою.

Шліфуємо, приміряємо деталь на запальничці. Важливо, щоб вона сіла рівно, без перекосів.

Фото збоку. Герметичне кільце обов'язково повинно бути бензіностойкім.

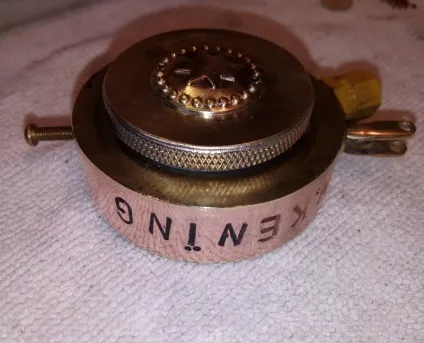

Запальничка майже готова, залишилося зовсім небагато.

Переходимо до виготовлення стійки, яка буде закривати пружину і забезпечувати запальничці стійке положення на площині.

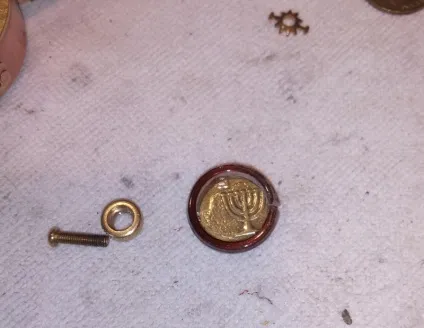

Зручно використовувати для цього монету відповідного розміру.

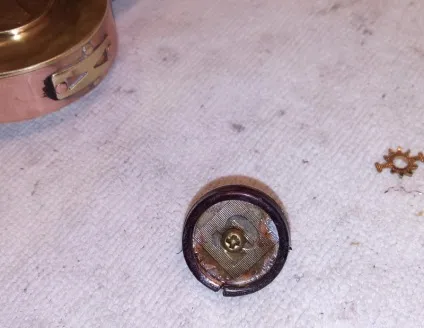

Просвердлюємо отвір, вставляємо в нього болт. Ставимо бортик на паяльної пасти. Знизу ставимо відрізану від перехідника велосипедного ковпачка частина.

Припаюємо все разом.

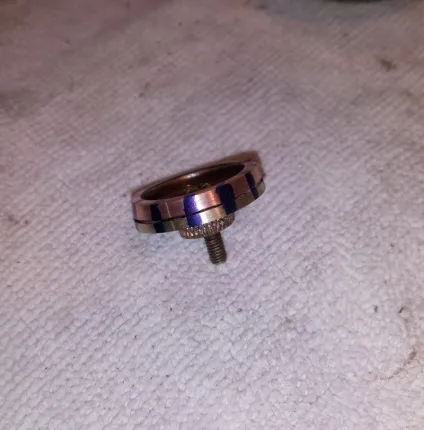

Приміряємо стійку. Якщо стійкість хороша, переходимо до шліфування.

Шліфуємо стійку про шкурку до блиску, попередньо затиснувши її в патрон дриля.

Нарізаємо для краси дремелем поздовжні канавки.

Шліфуємо дремелем з металевою щіткою.

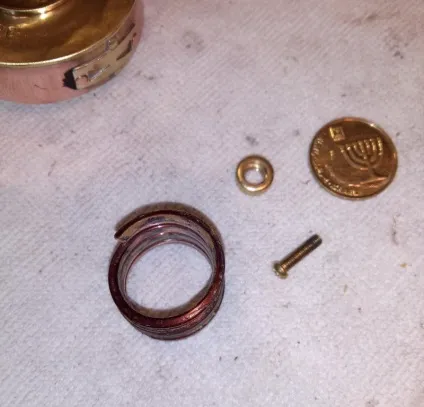

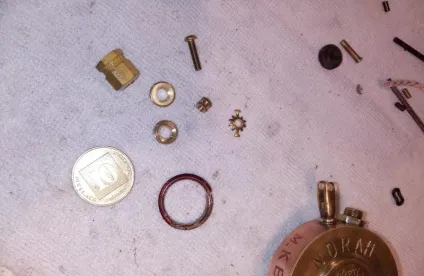

Тепер потрібно зібрати верхню кришку гніту. Беремо такі приналежності:

• монету для основи
• латунний ковпачок
• з'єднує болт
• бортик з мідного дроту
• два товстих кільця з латуні
• фентіклюшку (для композиції)

Свердлимо отвір 4 мм в ковпачку. У монеті просвердлюємо дірку 2,5 мм і нарізаємо різьблення 3 мм метчиком.

В ковпачок вставляємо болт. Протягуємо все елементи і закручуємо зверху монетою. Між усіма елементами і на краю монети наносимо пасту. Кладемо бортик на монету.

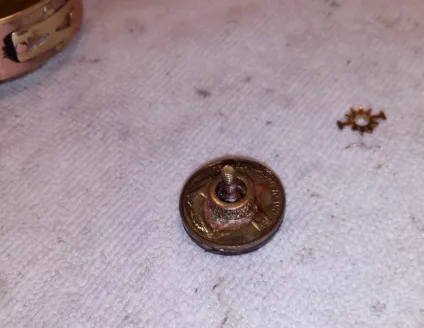

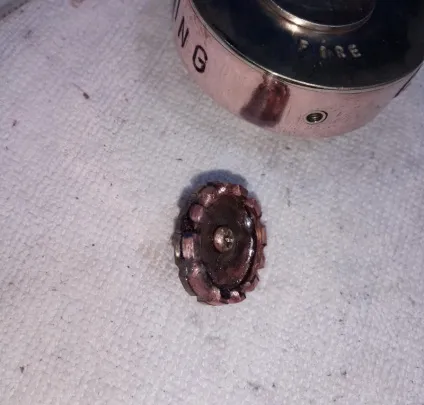

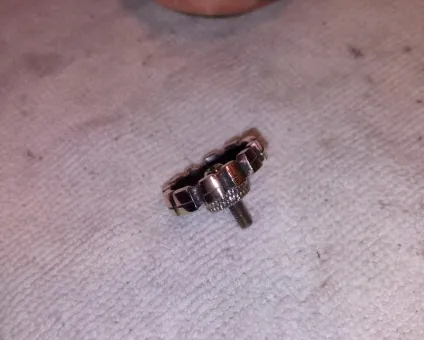

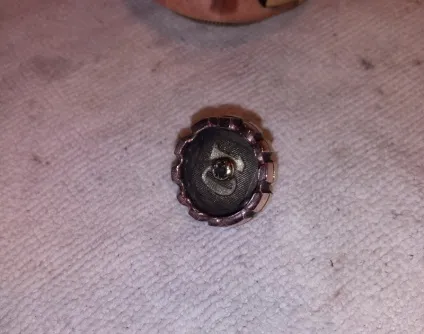

Вид збірки зверху перед пайкою.

Шліфуємо і чистимо від бруду деталь дремелем з металевою щіткою.

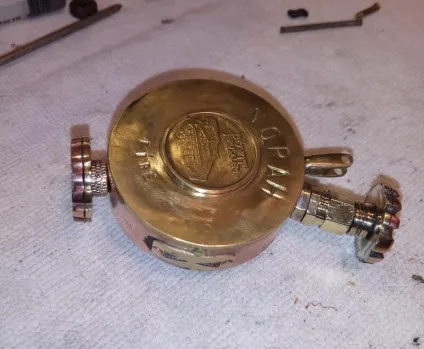

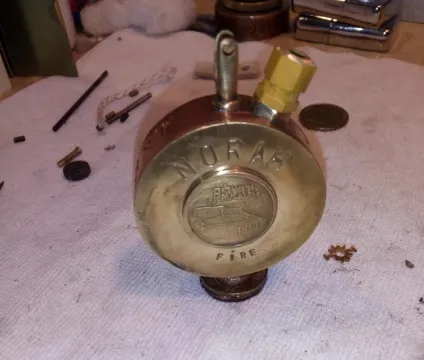

Запальничка майже готова.

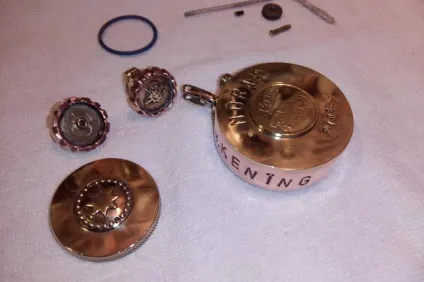

Шліфуємо все до блиску. На фото - окремі компоненти запальнички.

Встановлюємо кресало. Вставляємо його в ріжки, потім протягуємо крізь нього прутик з латуні 2,5 мм. Акуратними ударами молотка розплющуємо спочатку одну сторону, потім - іншу. Розплющити потрібно зовсім трохи, цього буде достатньо, щоб кресало легко крутилося, але при цьому надійно стояло за місцем.

Набиваємо ватою. Перед набиванням обов'язково встановлюємо гніт. Вата повинна щільно охопити з усіх боків гніт.

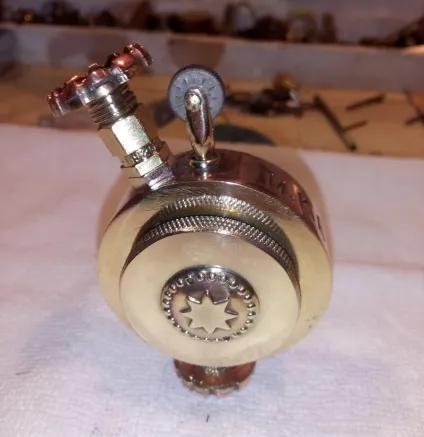

Відмінно варто, стійко.

Перевіряємо роботу. Горить добре. Полум'я спаде пізніше, поки обжигается гніт.

Подарунковий набір в зборі.
