Baxi рекомендує каскадне підключення котлів, а не через стрілку, сибірське домоволодіння
Найчастіше кілька котлів працюють спільно на одну систему опалення через гідравлічний роздільник ( «стрілку»).
Він забезпечує гідравлічний а, отже, і температурний баланс первинного (котли) і вторинного (навантаження) контурів.
Таким чином, циркуляція теплоносія в обох контурах буде повністю залежати тільки від продуктивності відповідних насосів. Що дозволяє оперативно реагувати на потреби в теплі в конкретний момент часу.
Стає можливим підтримувати постійну витрату теплоносія в первинному контурі, при цьому регулюючи подачу тепла у вторинному. Тобто знижувати кількість циклів відключень / включень котла. Коли насос вторинного контуру відключений, вся вода, що циркулює під впливом насоса первинного контуру, перепускается через роздільник.
Технічний директор Представництва Baxi вУкаіни Валуйськ Сергій Федотович на прикладі котлів Baxi знайомить з можливими схемами при спільному використанні декількох котлів на одну систему опалення.
Переваги використання декількох котлів на одну систему опалення
Все більш популярним рішенням серед монтажних і проектувальних організацій стає використання декількох котлів на одну систему опалення. Таке рішення виправдане при тепловому навантаженні, вже починаючи від 40 кВт. Це може бути як велика опалювальна площа, так і наявність теплових навантажень у вигляді басейнів, гаражів, бань, теплиць і т. Д.
Використання декількох котлів на одну систему опалення має ряд переваг в порівнянні з одним котлом, що має таку ж сумарну потужність. Перерахуємо деякі з таких переваг.
По-перше, кілька невеликих котлів менших розмірів і меншої ваги набагато легше і дешевше доставити в котельню і встановити там замість одного великого і важкого котла. *
* Особливо актуальним стає даний момент при монтажі дахових або напівпідвальних котелень.
По-друге, значно підвищується надійність системи. Під час вимушеної зупинки одного з котлів система продовжить роботу, забезпечуючи, по крайней мере, 50% потужності (при установці двох котлів).
По-третє, обслуговування полегшується завдяки меншому розміру кожного котла. Обслуговування кожного котла можна здійснювати без зупинки всієї системи.
По-четверте, збільшується загальний ресурс котлів. В осінньо-весняний час можна експлуатувати тільки частина котлів, вимкнувши частина котлів вручну або використовуючи каскадну автоматику.
По-п'яте, якщо в майбутньому буде необхідно замінити будь-яку деталь котла, то відомо, що деталі для котлів меншої потужності доступніше і дешевше за рахунок більшої серійності виробництва.
Про котлах Baxi серії Slim
Газові підлогові котли з чавунним теплообмінником серії Slim від Baxi використовуються на українському ринку для забезпечення теплових потреб від 20 до 250 кВт.
Котли Slim мають надзвичайно компактну конструкцію. Ширина одноконтурних моделей не перевищує 35 см, що дозволяє встановити котли Slim в будь-яких умови обмеженого простору, а також легко проносити котли по вузьких сходових прольотах і в дверні отвори. Максимальна потужність одного котла становить 62 кВт. Дуже часто встановлюються кілька котлів серії Slim, спільно працюють на одну систему опалення. Додатковою перевагою такого рішення для багатьох монтажних організацій є стійка робота системи при зниженому вхідному тиску газу. Котли серії Slim потужністю до 62 кВт стійко працюють при зниженні вхідного тиску газу до 5 мбар, в той час як більшість атмосферних котлів промислових серій (потужністю вище 70 кВт) дуже вимогливі до дотримання паспортного вхідного тиску (як правило, 20 мбар).
Найчастіше для спрощення схем при спільному іспопьзованіі котлів серії Slim не передбачено ніякої каскадної автоматики, а на кожному котлі встановлюється необхідна температура на виході. Але при бажанні можна легко застосовувати блоки каскадного регулювання, які підключаються на контакти, призначені для приєднання індивідуальних кімнатних термостатів.
Типові схеми з використанням декількох підлогових котлів Slim
БР - бак розширювальний;
БП - байпас регульований;
ВЗ - вентиль запірний;
ВО - відведення повітря автоматичний;
ЗВ - зона опалення високотемпературна;
ДТ - зона опалення низькотемпературна;
КО - клапан зворотний;
КП - клапан запобіжний;
КС - клапан змішувача;
М - манометр;
HI, Н2, НЗ, Н4 - насоси зональні;
НБ - насос бойлера;
НК1, НК2, НКЗ - насоси котлові;
HP - насос реціркуляціоннний;
ТБ - термостат бойлера;
ТК1, ТК2 - термостати кімнатні.
Для спрощення на схемі не показані запірні фани, фільтри та інші елементи.
У системі є:
- дві високотемпературні зони опалення з власними насосами (HI і Н2).
Температура кожної зони регулюється за допомогою зонального кімнатного термостата (ТК1 і ТК2);
- дві низькотемпературні зони ( «теплі підлоги»), регульовані за допомогою датчиків температури води;
- бойлер для гарячої води, приєднаний як одна із зон системи опалення.
Температура води в бойлері регулюється за допомогою термостата бойлера (ТБ) шляхом включення завантажувального насоса бойлера (НБ).
На рис. 1 кілька підлогових котлів Baxi серії Slim працюють спільно на одну систему опалення через гідравлічний роздільник ( «гідравлічну стрілку»).
Дана схема є типовою і дозволяє приєднувати необхідну кількість котлів і зон опалення (або зон теплового навантаження). У даній схемі в повній мірі реалізуються всі описані вище переваги використання декількох котлів на одну систему опалення. При бажанні в даній схемі можна застосувати блок каскадного регулювання.
Умовні позначення:
БП - байпас регульований:
В - вентиль запірний;
ДН - датчик зовнішньої температури;
ЗВ - зона опалення високотемпературна;
ДТ - зона опалення низькотемпературна;
КО - клапан зворотний;
КП - клапан запобіжний;
КС - клапан змішувача;
HI - зональний насос;
НБ - насос бойлера;
НК1, НК2 - насоси котлові;
HP - насос реціркуляціоннний;
ТБ - термостат (або датчик температури) бойлера.
Для спрощення на схемі не показані запірні крани, фільтри та інші елементи.
У системі є:
- високотемпературна зона опалення;
- низькотемпературна зона ( «теплі підлоги»), регульована за допомогою датчика температури води;
- бойлер для гарячої води, приєднаний до одного з котлів. При охолодженні води в бойлері котел вимикає насос першого котла (НК1) і включає завантажувальний насос бойлера (НБ1).
На рис. 2 два котла працюють на єдину систему опалення. При цьому для нагріву бойлера для гарячого водопостачання використовується вбудована автоматика одного з котлів. *
* Найбільш часто при реалізації даної схеми використовуються наступні вироби від Baxi: два котла Slim 1.490 iN потужністю 49 кВт кожен і бойлер Slim UB 120 ємністю 120 літрів або бойлер Premier Plus 200 ємністю 200 літрів.
У додаванні до перерахованих вище переваг використання декількох котлів на одну систему опалення дана схема дозволяє:
- обійтися без використання додаткових складних блоків каскадного регулювання;
- використовувати вбудовану погодозалежної автоматику котлів;
- не зраджувати температуру теплоносія в системі опалення при наявності запиту від бойлера для гарячої води;
- використовувати вбудовану автоматику пріоритету ГВС на одному з котлів.
При проектуванні системи опалення за даною схемою слід звернути увагу на наступні моменти:
- кожен насос котла повинен самостійно, «поодинці» забезпечувати необхідний витрата води по всій системі опалення. Якщо це не представляється можливим, то рекомендується встановити гідравлічний роздільник ( «гідравлічну стрілку») і окремий насос (насоси) в системі опалення;
- ручки для регулювання температури в системі опалення рекомендується встановлювати в однакове становище.
Переваги використання блоку каскадного управління
З'єднання котлів в каскад за допомогою блоку каскадного управління є комплексним рішенням і має більш високу ефективність. Даний блок забезпечує поперемінно роботу всіх котлів і гарантує для кожного котла однакову кількість годин роботи. Як правило, блоки каскадного управління використовуються разом з датчиком вуличної температури, щоб температура системи опалення змінювалася залежно від температури на вулиці.
Блок каскадного управління оптимізує роботу системи і забезпечує включення тільки необхідної кількості котлів, в залежності від необхідної потужності. При роботі з модульований пальниками блок каскадного управління, на додаток до вищеописаного принципу, прагне забезпечити роботу котлів в режимі часткової потужності (в режимі модуляції).
Якщо потужності працюючих котлів недостатньо, підключається наступний котел, при цьому потужність кожного котла знижується. Це забезпечує роботу всіх котлів в більш щадному режимі.
Позначення до схеми:
MB-DB - комунікаційна шина;
OCI 420 - інтерфейс для зв'язку між котлом і каскадним кліматичних регулятором;
ОАА 50 - датчик кімнатної температури;
QAD 21 - контактний датчик температури подачі / повернення води;
RVA 46 - зональний терморегулятор;
RVA 47 - кліматичний регулятор для з'єднання котлів в каскад;
RT - кімнатний термостат;
S - датчик вуличної температури;
VM - електричний змішувальний клапан.
Найбільш ефективним є застосування блоку каскадного управління разом з конденсаційними котлами. У цьому випадку виділяється котлами потужність завжди ідеально відповідає споживаної потужності. Наприклад, при спільному використанні всього трьох настінних котлів Baxi серії Luna HT Residential потужністю 100 кВт виділяється потужність плавно змінюється від 30 до 300 кВт в залежності від потреб системи. Це означає, що коефіцієнт робочого регулювання такої системи складе 1:10.
Про конденсаційних котлах Baxi, що працюють в каскаді
Конденсаційні котли - це останнє слово в розвитку інноваційних технологій. Завдяки скороченим споживання газу вони стають найбільш вигідним рішенням для споживача і в даний час є найбільш економічними установками, що працюють на газі. При включенні в низькотемпературну систему конденсаційні котли можуть зменшити споживання газу до 35% в рік в порівнянні з традиційними котлами і, відповідно, знизити на 35% витрати на газ.
Існуюча гамма конденсаційних котлів Baxi для каскадної установки включає настінні котли Luna HT Residential потужністю до 100 кВт і підлогові котли Power HT Residential потужністю до 150 кВт.
Сучасне покоління конденсаційних котлів Baxi з модульований пальниками забезпечує економію площі приміщення, високий ККД, тиху роботу і надійність. Це відмінне рішення в низькотемпературних системах; такі котли добре підходять для підлогового опалення та обігріву басейнів.

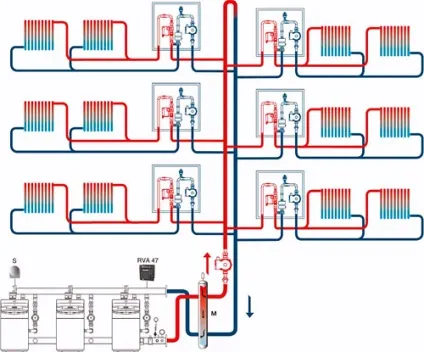

Схема опалення багатоквартирного будинку з використанням опалювальних поквартирних модулів, кліматичного регулятора RVA 47 і датчика вуличної температури QAC 34 при каскадному підключенні підлогових котлів POWER HT.
Позначення до схеми:
S - датчик зовнішньої температури;
RVA 47 - кліматичний регулятор для з'єднання котлів в каскад;
М - модуль поквартирного теплопостачання (тепловий пункт).
Завдяки можливості управління в каскаді до 12 котлів така система є ідеальним рішенням для опалення та забезпечення гарячою водою, як приватного будинку, гак і цілої будівлі. Як частина каскадної системи конденсаційні котли являють собою нову альтернативу системам промислового опалення.
Використання в каскадах конденсаційних котлів Baxi потужністю від 45 до 150 кВт стало популярним завдяки наступним перевагам:
- можливість забезпечення великої потужності в умовах обмеженого простору;
- легший монтаж дахових котелень при каскадної установки;
- мала питома вага обладнання (на одиницю потужності);
- менша вібрація і рівень шуму в порівнянні з традиційними котлами з дуттьові пальники;
- істотна економія газу, яка стає все більш значущою в зв'язку з регулярним зростанням вартості газу;
- наявність вбудованого вентилятора.
Аксесуари, що використовуються при роботі конденсаційних котлів Baxi в каскаді
Компанія Baxi пропонує широкий спектр сумісних аксесуарів для каскадного з'єднання котлів, включаючи пристрої дистанційного керування, каскадного управління (до 12 котлів), управління зональними насосами, управління низькотемпературними контурами і багато інших аксесуарів для будь-яких варіантів установки.
- управління виробництвом побутової гарячої води;
- оптимізація роботи опалювальної системи;
- програмування температурних режимів всередині приміщення з урахуванням зовнішніх погодних умов;
- забезпечення необхідної продуктивності для виконання всіх завдань у системі опалення (захист від замерзання, захист від перегріву і т. Д.).
- регулювання рівня комфорту в приміщенні в залежності від зовнішніх кліматичних умов і теплоізоляції будівлі;
- програмування температурних режимів всередині приміщення з урахуванням зовнішніх погодних умов;
- забезпечення необхідної продуктивності для виконання всіх завдань у системі опалення.
Приклади схем з використанням декількох конденсаційних котлів Baxi та каскадного регулятора RVA 47
Використання кліматичного регулятора RVA 47, кліматичного регулятора для змішаних систем RVA 46, інтерфейсної плати OCI 420 (встановлюється в котлі), датчика кімнатної температури ОАА 50 і датчика вуличної температури ОАС 34 для різнотемпературних зон при каскадному підключенні конденсаційних котлів Luna HT Residential.
