Діагностичний комплекс "Барс-3"
Універсальний мультімарочний сканер BARS-III PROF - професійний діагностичний прилад для роботи з електронними системами управління автомобілів різних марок. Діагностичні можливості сканера максимально наближені до ділерських і можуть розширюватися, завдяки можливості регулярного оновлення програмного забезпечення. Інтерфейс програми російською мовою.
Список моделей постійно поповнюється.
Вирішення проблем сканера BARS-III може відображатися на екрані будь-якого пристрою, що робить можливим його використання в комплексі з персональним комп'ютером, ноутбуком а також будь-яким кишеньковим комп'ютером (PalmPC, PocketPC), оснащеним термінальною програмою.

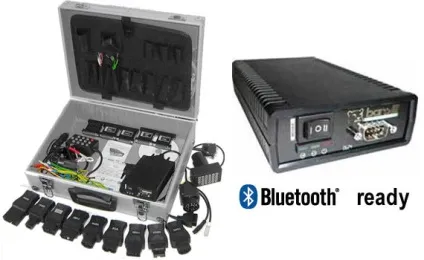

Прилад підтримує функцію бездротового діагностики при оснащенні його додатковим модулем Bluetooth.
Основні функції приладу:- зчитування кодів несправностей і їх текстова розшифровка
- стирання кодів несправностей
- висновок поточних параметрів системи в цифровій (до 8 параметрів одночасно) або графічній формі (підтримується тільки на певних моделях автомобілів)
- управління виконавчими компонентами
- активація спеціальних режимів роботи блоку управління (перехід на базові установки, адаптація і т.п.)
- скидання адаптивних коефіцієнтів з пам'яті блоку управління
- автоматичне (трансферне) або ручне кодування поставленого блоку управління
- Двигун читання активних кодів, читання збережених кодів, стирання кодів, потік даних, активація, графіки показань сенсорів.
- АКП
- підвіска
- АБС, ПБС, СКС
- Круїз контроль
- Клімат контроль
- Подушка безпеки
- Електронна комбінація приладів
- Бортовий комп'ютер
- Інші системи (залежно від моделі автомобіля)
Приклади роботи Барс-3:
Завантаження діагностичних програм.
Перед початком діагностики необхідно завантажити в пам'ять сканера діагностичну програму, відповідну марці автомобіля, що діагностується (наприклад, FIAT). Як було вказано вище, каталог з діагностичними програмами зручніше скопіювати на жорсткий диск комп'ютера.
Для завантаження програми необхідно перевести перемикач на торцевій панелі сканера в положення «II». Вікно набуде вигляду:
Під перемикачем повинен спалахнути світлодіод червоного кольору. Якщо червоний світлодіод не світиться, необхідно перевірити, чи правильно підключено харчування до сканера.
Зазначений у вікні серійний номер буде відповідати номеру вашого сканера. Натисніть кнопку «y» (відповідну слову Yes) і почекайте якийсь час, поки станеться обнуління пам'яті. Після цього Ви побачите вікно:

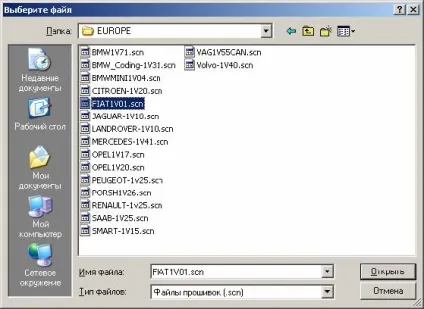

Далі, як і вимагає програма, натисніть клавішу F5. З'явиться вікно вибору діагностичної програми:
Вкажіть потрібну програму (наприклад, FIAT) і натисніть «Відкрити» .Індікатор завантаження дозволить Вам стежити за процесом програмування:
Після закінчення завантаження Ви побачите вікно:
Проведення діагностики.
Для проведення діагностики необхідно перевести перемикач на торцевій панелі сканера в положення «I». При підключенні модуля BARS III до більшості автомобілів харчування модуля здійснюється від діагностичного роз'єму автомобіля. Для індикації наявності напруги живлення на торцевій панелі модуля є червоний світлодіод. При виведенні даних на дисплей комп'ютера сканер формує вікно, в якому відображається цифрова, текстова та графічна інформація:
У деяких випадках у верхній або нижній частині екрана з'явиться також піктограми, які надають додаткову інформацію.

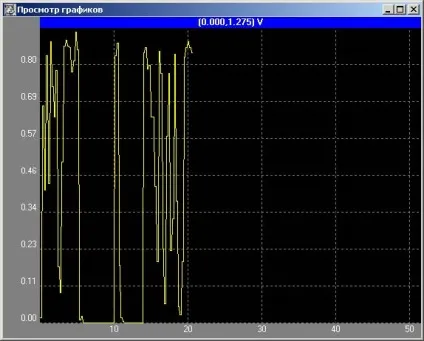

Для відображення відповідних графіків використовуються клавіші 1-9.
