Барабанний гуркіт - дробильно обладнання

Привід барабанного гуркоту складається з електродвигуна, редуктора і конічної зубчастої передачі. Рух матеріалу в циліндричному барабані схематично показано на рис. 29, б. Матеріал за рахунок тертя захоплюється внутрішньою поверхнею барабана і по досягненню висоти, що відповідає куту природного укосу матеріалу, скочується вниз. З огляду на нахилу осі барабана матеріал ковзає під деяким кутом до площини його обертання, т. Е. Просувається вниз уздовж осі барабана. Частота обертання барабана обмежена, так як при великих швидкостях виникає відцентрова сила притисне матеріал до поверхні, що просіює і просівання стане неможливим.

Основні недоліки барабанних грохотів - мала питома продуктивність і низька ефективність грохочення. Грохоти цього типу відрізняються громіздкістю і великою масою. Вигнута форма просіює здорожує їх виготовлення і ремонт.

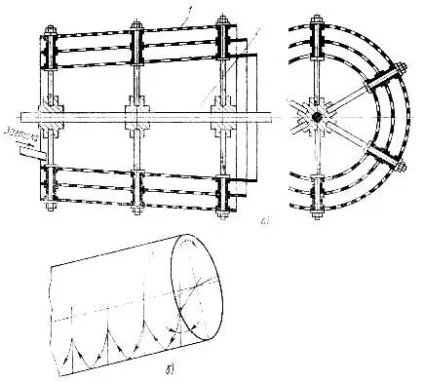

Мал. 29. Конический барабанний гуркіт (а) і схема руху матеріалу в циліндричному барабані (б): 1 - сито. 2 - вісь барабана

Головне достоїнство цих грохотів - тихохідність і врівноваженість, що дозволяє встановлювати їх на верхніх поверхах сортувальних заводів. Останнім часом через малу продуктивності їх замінюють вібраційними грохотами. Технічні характеристики барабанних циліндричних грохотів наведені в табл. 11.

Технічна характеристика барабанних циліндричних грохотів таблиця 11.

Діаметр * довжина барабана, мм
