Байпас опис, функція і варіанти застосування в системі опалення
Визначення пристосування і функція
Байпас - перемичка, виконана в формі обрізка труби, що встановлюється між прямою, а також зворотного отводкой простого опалювального радіатора. За допомогою даного пристосування стає можливим регулювання подачі теплоносія в радіаторні батареї (у випадку з водяною системою опалення). Байпас може використовуватися в системі опалення в різних варіантах, щодо яких варто поговорити.
Варіанти застосування байпаса в системі опалення
Байпас може використовуватися в опалювальній системі в декількох випадках. Всі основні варіації використання даного елемента опалювальної системи заслуговують на увагу.
Варіанти використання:
- Елемент регулювання теплоносія близько радіаторів опалення;
- Елемент забезпечення функціонування системи під час відключення електричної енергії;
- При однотрубному опаленні.
Пристосування для регуляції теплоносія близько радіаторів опалення

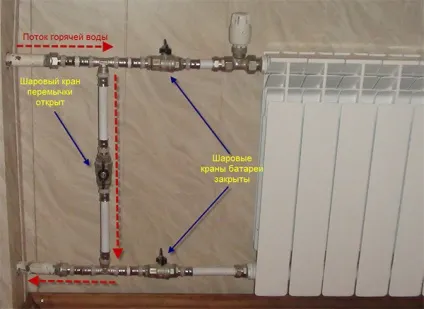

Функція байпаса полягає в поверненні надлишку теплоносія з радіаторів опалення в стояк в той час, коли за допомогою автоматичного або ручного терморегулятора проводиться зміна його кількості. Якщо лаконічніше, то через байпас здійснюється транспортування теплоносія паралельно регулюючої і запірної арматури.
Якщо дане пристосування буде відсутній фактично неможливо виробництво ремонту радіаторної батареї під час функціонування опалювальної системи. Ще однією корисною стороною даного елемента є прискорення процесу наповнення, а також випорожнення системи.
Елемент забезпечення функціонування опалювальної системи в разі відключення електроенергії
Монтаж байпаса особливо важливий в тому випадку, якщо в будинку застосовується сучасна опалювальна система, що припускає застосування циркуляційні насоси. Багато людей, в будинках яких встановлена опалювальна система на чолі з газовим котлом, не ставлять питання щодо застосування байпаса в разі відключення електроенергії, чого не скажеш про тих, в чиїх оселях встановлена система з циркуляційним насосом. В останньому випадку система є енергозалежною, а тому питання щодо використання байпаса вважається за доцільне в цьому випадку.
Роль даного пристосування в разі відключення електрики полягає в наданні можливості людині перекриття крана подачі теплоносія в насос, відкрити кран на центральній трубі. Варто звернути увагу на те, що байпас може виконувати ці функції в автоматичному режимі, якщо пристосування буде оснащено клапаном.
Дані прості дії в силах перевести систему опалення будинку в режим природної циркуляції теплоносія. Монтаж приладів на даному пристосуванні повинен здійснюватися щодо теплоносія в певному порядку: фільтр, зворотний клапан, циркуляційний насос.
Важливо пам'ятати! Введення пристосування в стояк близько циркуляційного насоса опалювальної системи має здійснюватися із залученням запірних клапанів, в т час як сам елемент краще встановити горизонтально. Таким чином, вдасться застерегти систему від акумуляції повітря.
Однотрубна опалювальна система
Зрозуміло, однотрубна опалювальна система в даний момент вже технологічно застаріла, втратила свою актуальність. Однак однотрубну опалення можна зустріти в будинках епохи СРСР. В даному випадку установка байпасу в таку опалювальну систему повинно проводитися з урахуванням деяких умов, які варто розглянути більш детально.
Умови монтажу в однотрубну систему:
- Обвідна труба може виготовлятися на кошторисі установки, для чого буде потрібно трійник, труба, зварювальні пристосування і трохи роботи. Доступна альтернатива - придбання готового елемента, після чого провести монтаж на різьбових з'єднаннях;
- Байпас потрібно розташовувати на максимально можливій відстані від вертикального ділянки труби;
- Вхідний отвір батареї, а також саме пристосування повинні розділятися регулювальним вентилем, або за допомогою радіаторного регулятора.

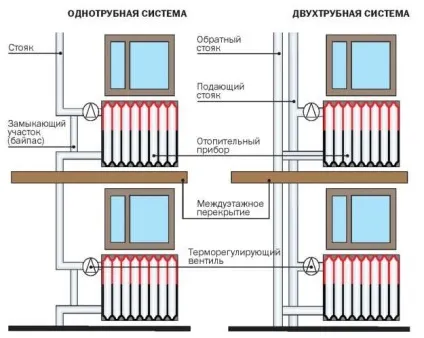

Можлива також двотрубна система
Корисні поради або що ще потрібно знати про монтаж байпаса?
Байпас рекомендується встановлювати в разі, якщо природна циркуляція опалення недостатня. Подібне виконується при невдалому, або неправильному монтажі системи. В такому випадку в конструкція входить пристосування перемички, виконаної з відрізка труби, що з'єднує між собою подає трубопровід радіатора зі зворотним. Між радіатором байпасом і радіатором опалення на подавальному і зворотному трубопроводі виробляється установка кульових кранів, за допомогою яких виконується регулювання температурного режиму в приміщенні.
На етапі монтажу цього пристрою під час систему дотримуватися варто деяких вимог. Таким чином, діаметр труби пристосування необхідно підібрати на розмір менший діаметра прямому та зворотному труб. В такому випадку закони гідравліки будуть виробляти подачу води шляхом найменшого опору, обходячи при цьому батареї опалення. Монтаж байпаса повинні бути встановлені таким, щоб він був встановлений наскільки тільки можливо ближче до радіатора, при цьому перебувати на відстані максимального видалення від стояка.
Пристосування можна збирати самостійно, але краще придбати в готовому вигляді. Для забезпечення автоматичного регулювання температурного режиму в житло альтернативою кульовим кранам служить терморегулятор. Більш точна циркуляція теплої води з системи досягається за рахунок того, що в середині розглянутого регулятора є регулювальний кульовий кран.
Прислухаючись до порад досвідчених професіоналів, досліджуючи необхідну інформацію самостійно, стає можливим надійний і якісний монтаж системи опалення житла.
