Класичні варіанти кроквяних систем з двома або чотирма скатами поступово поступаються місцем більш сучасним технічним рішенням. На догоду споживачеві проектувальники разом з будівельними компаніями створюють все більш вигадливі за своєю формою даху. Один з яскравих прикладів - кроквяна система багатощипцевих даху. За своєю конфігурацією вона сильно виділяється на тлі стандартних проектних рішень.

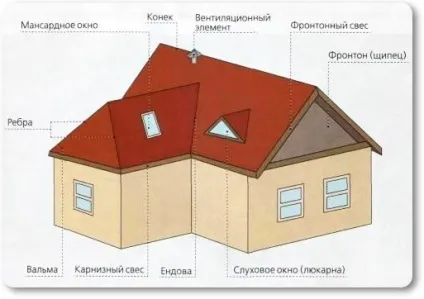

Дах класичної форми має кілька пологих схилів. У багатощипцевих варіанті в один з скатів врізаний додатковий елемент. Він називається шпиль.
Шпиль - це вставка, що складається з двох скатів, що з'єднує кроквяну конструкцію з каркасом будинку. У багатощипцевих даху може бути більше двох фронтонів.
Важливо! У каркаса для багатощипцевих покрівлі більш складну будову, ніж у двосхилих дахів. Для його виготовлення і збірки знадобиться набагато більше часу. Збільшаться трудові витрати і кількість необхідного будівельного матеріалу.
Позитивні і негативні риси характеру
Багатощипцовий дах - це складна кроквяна система. Вона має низку властивостей, які роблять її затребуваною на будівельному ринку:
позитивні
- Міцність. Каркас збирається з міцних, добре підготовлених елементів. Кожен з них має високий запасом міцності.
- Несуча здатність всього каркаса. Завдяки продуманій і надійної геометричній формі багатощипцевих покрівлі, вона може витримати значні вітрові та снігові навантаження. Дах з такою формою підходить для установки в кліматичних районах з непередбачуваною і агресивної погодою.
- Простота в обслуговуванні. У багатощипцевих покрівлі великий кут нахилу скатів. Завдяки цьому сміття не накопичується на поверхні. Отже, не треба проводити систематичне прибирання.
- Ергономічність. Кожен щипець - це додаткова житлова площа. Це дозволяє краще використовувати вільний простір приватного будинку.
- Цікавий зовнішній вигляд. Складна покрівля прикрасить будь-який будинок, надавши йому унікальність і впізнаваність на тлі інших будівель.
негативні
- Висока вартість матеріалів і робіт. Для зведення багатощипцевих кроквяної конструкції знадобиться набагато більше будівельних та оздоблювальних матеріалів, ніж для монтажу класичних варіантів.
- Висока ймовірність появи протікання. У зовнішній поверхні даху багато примикань і стиків. Кожен з них - це слабке місце, де можуть утворитися протікання.
- Висока складність для проведення робіт своїми руками. У конструкції покрівлі багато елементів. У них легко заплутатися недосвідченому будівельнику.
Важливо! Незначні мінуси легко нівелюються значними плюсами даної кроквяної системи.

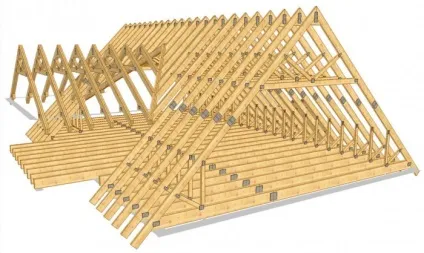

Складові частини каркаса
Для складання багатощипцевих покрівлі використовується кілька основних елементів:
- Мауерлат - один з основних елементів каркасу. Це несуча балка, на яку спираються кроквяні «ноги». Він рівномірно розсіює навантаження від покрівлі по несучих стін або стовпчастим опор. У малоповерховому будівництві мауерлат виготовляється з дерев'яного бруса прямокутного або квадратного перетину. Мауерлат постійно піддається значним навантаженням. Тому використовується брус перерізом не менше 150 × 150 мм. Він кріпиться на заздалегідь підготовлені анкерні болти.
- Крокви - несучі елементи, встановлені під кутом один до одного. Кожне крокви складається з двох збірних частин. Вони встановлюються уздовж коника. Кроквяні «ноги» приймають навантаження від покрівельного килима і атмосферних опадів. Вони кріпляться до мауерлату за допомогою запилів, куточків або скоб. Верхня частина крокв з'єднується в один вузол з гребеневим прогоном.
- Стійки - несучі елементи, встановлені вертикально. Зазвичай на них спираються кроквяні «ноги» або коньковие прогони.
- Підкоси - підпірки для крокв, встановлені під кутом.

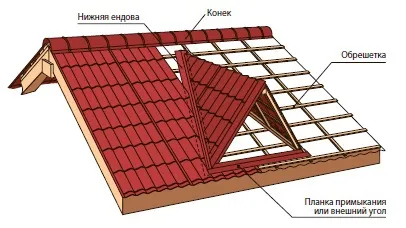

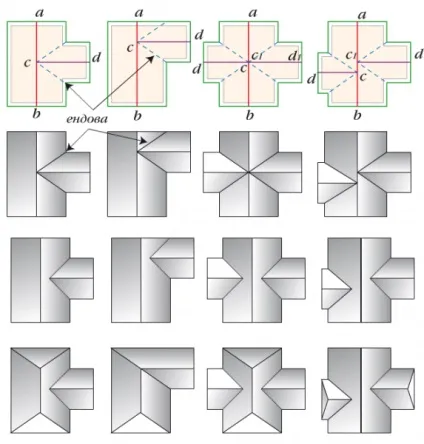

- Єндова - вузол примикання двох сусідніх скатів. Вона служить для стоку дощових вод. У розжолобку може накопичуватися сніг і вода. Тому каркас біля неї посилюється додатковими підпорами або здвоєними кроквяними «ногами». У місцях, де проходить ендова, встановлюється суцільна обрешетка. Покрівельний килим посилюється додатковим шаром гідроізоляції. Потім зверху монтується спеціальна планка, по якій стікає дощова вода.
- Ребро або коник - вузол, що з'єднує верхню частину двох суміжних скатів.
- Решетування - елементи конструкції, які закріплюються перпендикулярно до кроквяних «ногам». На неї укладається покрівельний килим.
Розрахунок каркаса
Для забезпечення необхідної міцності і жорсткості покрівлі необхідно провести повний розрахунок всіх елементів. Зважаючи на складність конструкції не рекомендується виконувати його самостійно, краще звернутися в спеціалізовану проектну організацію, де нададуть всю необхідну документацію і готовий креслення.
Складна за формою Багатощипцовий дах гармонійно виглядає на котеджах будь-якої конфігурації і розміру. Вона дозволяє отримати унікальний житловий будинок, який буде притягувати захоплені погляди сусідів і перехожих.
