Обігрів свого житла, мабуть, один із найбільш наболілих питань багатогранного побуту жителя Укаїни. Саме тому ми зараз розглянемо найбільш часто використовувані автономні системи опалення приватного будинку і можливості їх застосування.

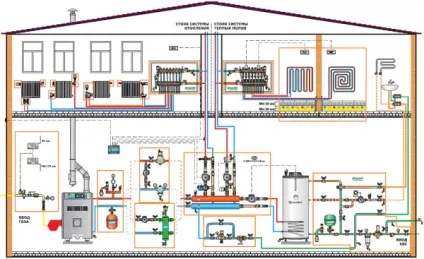

Можлива схема опалення приватного будинку

Системи опалення та їх складові

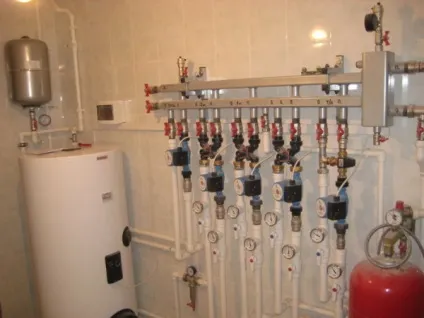

Котельня приватного будинку

Будь дбайливий господар, безумовно, захоче мати безперебійне опалення в своєму будинку, яке узгоджується з особливостями даного регіону або конкретної місцевості. Ефективність і економічність обігріву залежать від двох технічних складових - контуру опалення і джерела нагріву теплоносія - котлі.

газові котли

Схема роботи звичайного (конвекційного) котла

• Газові котли опалення бувають одноконтурні та двоконтурними, настінними і підлоговими, але за принципом роботи їх можна розділити на конвекційні та конденсаційні пристрої.
  Традиційні конвекційні котли функціонують за досить простою схемою, яка наведена вгорі: газ, потрапляючи в пальник, спалюється в камері згоряння, від чого гріється теплообмінник і, природно, сам теплоносій. Повітря в камеру згоряння в такому влаштуванні потрапляє через коаксіальний димохід і при його ж допомоги відводиться чадний газ.
• Одним з важливих принципів коректної роботи побутового газового ковекціонного котла є недопущення виникнення конденсату на стінках теплообмінника, тому що там присутні розчинені кислоти. Якщо врахувати, що конденсація водяної пари починається з температури 55⁰C, то потрібно подбати про те, щоб між прямого та зворотного лінією підводу води не виникало великого перепаду.
• Різницю в температурі води в «подачі» і «обратки» краще не допускати більше 20⁰C, тобто, якщо подає труба матиме 80⁰C, то зворотна - 60⁰C. Для довгих контурів опалення застосовується примусове підмішування гарячої води з «подачі» на вході «обратки».

Схема роботи конденсаційного котла

• ККД у конденсаційних котлів набагато вище, ніж у конвекційних агрегатів, тому що для обігріву теплоносія в даному випадку використовується не тільки згоряння газу, але і нагрів самого конденсату.
  Для найбільшої ефективності роботи такого пристрою потрібно створити умови для виникнення роси і це досягається шляхом зниження температури в прямому та особливо зворотної лінії (найбільш ефективна в цих випадках система теплої підлоги). Іноді, щоб знизити температуру, на теплу підлогу подають теплоносій з «обратки».
• ВУкаіни такі котли не мають на даний момент широкого поширення і для цього є кілька причин. Перш за все, це висока ціна на такі агрегати, а також мала поширеність низькотемпературних водяних контурів ( «тепла підлога»), що дозволяють максимально підвищити ККД котла.
  До того ж сам конденсат є кислотним розчином і при зливі в каналізацію потребує нейтралізації за допомогою спеціального складу.

електричні котли

ТЕНовий котел Еліт-Тепло

• Деякі вирішують, що найкращим варіантом для нагріву системи опалення буде електричний котел. але вони можуть бути тенів і електродний. Пристрій першого досить традиційно і складається з ємності для теплоносія (теплообмінника) і вмонтованого туди Тена.
  Сам трубчастий електронагрівач складається із сталевого або мідного оболонки з наповнювачем з кварцового піску, куди запрессована спіраль з ніхрому.
• Перемикач з термореле регулює нагрівання води в баку, розмикаючи ланцюг при певній температурі, заданої користувачем. Як правило, такі котли використовуються з насосом для примусової циркуляції теплоносія.
  Вартість таких котлів досить висока, але при відсутності поблизу газопроводу, це може бути найкращим варіантом.

Електродні опалювальні пристрої (ЕОУ)

• Більш економічними для котлів з електроживленням є електродні пристрої, які також мають більш високий ККД, ніж ТеНові. ДляУкаіни такі агрегати є відносно новими, але, тим не менш, досить затребуваними.

Принцип нагріву теплоносія в ЕОУ

• Принцип роботи електродних котлів досить простий, так як в якості спіралі виступає сам теплоносій. У ємності захований блок електродів і рідина (вода або спеціальний теплоносій), потрапляючи всередину, рухається від анода до катода, з частотою коливання 50Гц. Від цієї вібрації відбувається нагрів і на виході теплоносій досягає температури 95⁰C.
• ЕОУ можуть працювати від 220В або 380В, тобто, від однофазних і трифазних ЛЕП, що дозволяє підбирати їх по потужності. Наприклад, однофазний тенів котел на 3кВт при витраті 1,8 кВт / год може обігріти площу в 30м 2. а однофазное ЕОУ такої ж потужності при витраті 1,0 кВт / год обігріє вже 60м 2. Трифазний ТЕНовий обігрівач на 9кВт при витраті 4,2кВт / годину обігріє 90м 2. а ось електродний на 9кВт при витратах 3,0 кВт / год - 180м 2.

Паралельне підключення ЕОУ

• Переваги ЕОУ перед Теном більш ніж очевидні, до того ж електродні обігрівачі можна підключати паралельно з котлами іншого типу або один з одним.

Порада. Для підвищення провідності теплоносія і, як наслідок, його ефективності на 100л рідини можна додати 30г харчової соди.

рідкопаливні котли

Дизельний котел Ferolli GN1

• Рідкопаливні котли отримали свою назву через видів пального, так як можуть працювати на мазуті, гасі і солярці, але найчастіше - на останньому. Так само їх називають дизельними по виду споживаного палива. Такі агрегати застосовуються в місцевості, де відсутні газові магістралі для побутових потреб і можливі перепади напруги.

Дизельний котел в розрізі

• Дизельні пристрої комплектуються пальниками з примусовою підкачкою повітря, кількість якого регулює вбудована автоматика. Через рух повітря рідкопаливні котли досить гучні в порівнянні з газовими. Пальник може бути одно-, дво- і триступеневої.
• Для настройки пальників при агрегаті завжди є інструкція, що дозволяє правильно розрахувати витрати палива. Також економії і підвищення ККД пристрою сприяє саме многоступенчатость пальників, що дозволяє збільшити обсяг налаштувань. У багатьох дизельних котлів пальники інтегровані в корпус.

твердопаливні котли

Твердопаливні котли Atmos

• Незважаючи на простоту пристрою, такі котли мають цілий ряд безперечних переваг. Перш за все, це доступність і дешевизна горючого матеріалу, адже пристрої здатні працювати на будь-якому куті, торф'яних брикетах, дровах, пеллетах і будь-якому іншому твердому паливі. До того ж, саме завдяки універсальності пального, агрегат може працювати автономно від зовнішніх джерел живлення (газ, електрика).

Пристрій газогенераторного (піролізного) котла

Піч Булерьян з водяною сорочкою

• Прототипом газогенераторного котла можна назвати канадську систему Булерьян, тільки в даній ситуації потрібна не повітряна, а водяна сорочка для контуру опалення. Серед твердопаливних котлів Булерьян має найвищий ККД, що досягає 98%. На відміну від своїх побратимів, канадський котел може працювати виключно на дровах.


Порада. Система Булерьян не залишає золи і всі відходи випаровуються у вигляді конденсату і сажі. У зв'язку з цим, димохід потрібно чистити, мінімум, два рази на рік і при цьому ретельно стежити за системою вентиляції.

висновок

У статті не згадувалося багатопаливних обладнання, яке ви так само можете встановити своїми руками. Універсальний котел може працювати на двох або більше видах палива, наприклад, газ - дизель або газ - дизель - тверде паливо - електрика. Але такі обігрівачі коштують значно дорожче і вигідніше купувати монопаливним агрегати.
