Автомат спеціальний ас - вал

Прицільна дальність: 400 м

Вага: 2,5 кг без магазина

Ємність магазина: 10 або 20 патронів

Автомат Спеціальний (АС) «Вал» створений в ЦНДІ Точного Машинобудування (ЦНИИТОЧМАШ) під керівництвом П. Сердюкова в другій половині 1980х років, і призначався для озброєння різних підрозділів спеціального призначення Міноборони і МВС СРСР. Автомат був створений на основі спеціальної снайперської 9мм гвинтівки ВСС «Гвинторіз» в рамках єдиного 9мм безшумного комплексу зброї спеціального призначення.

АС надійшов на озброєння ЗС і МВС СРСР в кінці 1980-х років разом зі спеціально розробленим для нього 9мм дозвуковим патроном СП-6 з бронебійною кулею, і по теперішній час поряд з ВСС використовується в Збройних Силах і структурах МВДі ФСБУкаіни. Автомат дозволяє вести ефективний вогонь на дальності до 400 метрів по противнику в сучасних індивідуальних засобах захисту (бронежилети, шоломи), при низькому рівні демаскирующих факторів (звук і полум'я пострілу).

Такі характеристики досягнуті шляхом використання як спеціально розроблених 9мм патронів з важкої дозвуковій кулею, так і інтегрованого в конструкцію зброї глушника звуку пострілу. Завдяки зазначеним рішенням рівень звукового тиску пострілу з АС складає близько 130 дБ, на рівні звуку пострілу малокаліберної гвинтівки. Бронебійна куля патрона СП-6 дозволяє вражати цілі, захищені засобами захисту 3 класу по ГОСТ на дальностях до 300-400 метрів. Можливо також використання снайперських патронів СП-5, створених для гвинтівки ВСС, але вони забезпечують меншу бронебійність.

Автомати АС є багато в чому унікальним зброєю, так як в інших країнах більшість «безшумних» систем створюється шляхом більш-менш глибокої модернізації існуючих зразків армійської зброї, а не розробляється з нуля. У поєднанні з бронебійними патронами СП-6 автомати «Вал» забезпечують високу вогневу міць і бойову ефективність проти супротивників в сучасних індивідуальних засобах захисту, при низькому рівні основних демаскирующих ознак.

Автомати АС «Вал». також як і снайперські гвинтівки ВСС «Гвинторіз», серійно випускаються в Тулі, на Тульському збройовому Заводі.

Автомат спеціальний АС побудований на основі газовідвідної автоматики з довгим робочим ходом газового поршня. Газовий поршень розташований над стовбуром і жорстко пов'язаний з рамою затвора. Усередині поршень порожнистий, і в нього входить своїм переднім кінцем поворотна пружина. Замикання стовбура здійснюється поворотним затвором, що має 6 бойових упорів, за вирізи в ствольній коробці. Ствольна коробка - фрезерована зі сталі, що забезпечує більшу жорсткість в порівнянні зі штампованої коробкою.

Ударно-спусковий механізм - ударниковий, його бойова пружина розташована нижче поворотної пружини позаду затвора. Важіль запобіжника виконаний за типом автомата Калашникова і у включеному положенні перекриває паз для рукоятки заряджання зброї. Окремий перекладач режимів вогню розташований всередині спусковий скоби, позаду спускового гачка, і забезпечує режими вогню одиночними пострілами і чергами.

Короткий стовбур АС має в своїй передній частині (після газоотводного отвори) ряд груп отворів, виконаних по дну нарізів, і призначених для відводу частини порохових газів зі ствола в задню, камеру розширення інтегрального глушника. Глушник двокамерний, в передній камері розташовані сталеві сепаратори, дроблять і уповільнюють потік порохових газів, що виходить зі ствола. Глушник легко відділяється від зброї і розбирається для чищення, але ведення вогню зі зброї зі знятим глушником не допускається.

Штатні магазини мають ємність 20 патронів і виконані з чорного пластику; також допускається використання 10-заряднихмагазінов від гвинтівки ВСС.

Прицільні пристосування включають мушку і секторний приціл, маркований від 25 до 420 метрів, встановлені на кожусі глушника. Крім того, на лівій стінці ствольної коробки розташована планка для кріплення кронштейнів для оптичних або нічних прицілів.

Пістолетна рукоятка і цівка автомата - пластикові, приклад - зі сталевих трубок, складаний убік.

Неповне розбирання АС ВАЛ

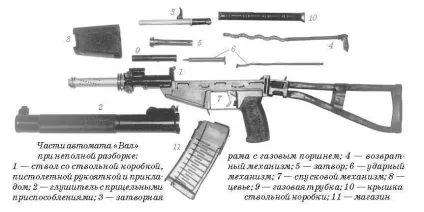

Частини автомата "Вал" при неповному розбиранні: 1 - ствол зі ствольною коробкою, пістолетною рукояткою і прикладом; 2 - глушник з прицільними пристосуваннями; 3 - затворнаярама з газовим поршнем; 4 - поворотний механізм; 5 - затвор; 6 - ударний механізм; 7 - спусковий механізм; 8 - цівку; 9 - газова трубка; 10 - кришка ствольної коробки; 11 - магазин

1. Відокремити магазин, утримуючи клямці магазину.

2. Відокремити глушник при втопленою клямці корпусу глушника.

3. Відокремити сепаратор від корпусу глушника при віджатої клямці сепаратора.

4. Відокремити пружину сепаратора.

5. Відокремити кришку ствольної коробки при втопленому фиксаторе кришки.

6. Відокремити поворотний механізм, подавши упор механізму вперед.

7. Відокремити ударник, відвівши його в крайнє заднє положення.

8. Відокремити затворну раму з затвором, відвівши в крайнє заднє положення.

9. Відокремити затвор від затворної рами.

10. Відокремити цівку при втопленою клямці.

11. Відокремити трубку поворотом за годинниковою стрілкою до збігу з шліцом ствольної коробки.

Збірка проводиться в зворотній послідовності.
