Аустенітні стали - жароміцні і нержавіючі відео
Аустенітні стали, володіючи рядом особливих властивостей, застосовуються в тих робочих середовищах, які відрізняються високою агресивністю. Такі сплави незамінні в енергетичному машинобудуванні, на підприємствах нафтової і хімічної промисловості.
1 Аустенітні стали - загальний опис

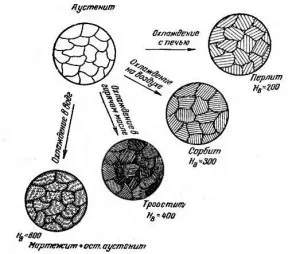

До аустенітний відносять сплави з високим рівнем легування, які при кристалізації зазвичай утворюють однофазну систему, яка характеризується кристалічною гранецентрированной гратами. Такий тип решітки в описуваних сталях залишається незмінним навіть в тих випадках, коли метал охолоджується до дуже низьких температур, званих кріогенними (в районі -200 градусів Цельсія). У деяких випадках стали аустенітного класу мають і ще одну фазу (її обсяг в сплаві може досягати десяти відсотків) - фериту з високим ступенем легування. В цьому випадку решітка є об'ємно-центрованої.
Поділ аустенітних сталей на дві групи проводиться за складом їх основи, а також за змістом в сплаві легуючих компонентів - нікелю і хрому:
У таких сплавах нікель збільшує пластичність, жароміцність і технологічність стали, а хром відповідає за надання їй необхідної корозійної і жаростійкості. А додаючи інші легуючі компоненти, можна домогтися унікальних властивостей аустенітних складів, набір яких і обумовлює службове призначення того чи іншого сплаву.
Найчастіше аустенітні стали легується наступними елементами:
- Феррітізаторамі, які стабілізують структура аустеніту. До них відносять ванадій, вольфрам, ніобій, титан, кремній і молібден.
- Аустенітізаторамі, якими є азот, вуглець і марганець.
Всі зазначені компоненти розташовуються як в надлишкових фазах, так і безпосередньо в твердому сталевому розчині.
За прийнятою класифікацією, що враховує систему легування, будь-яка аустенитная сталь може бути зарахована до хромомарганцевих або до хромонікелевої. Крім того, сплави ділять на хромонікельмарганцевие і хромонікельмолібденових.
2 корозійно, жаро- і хладостойкой аустенітні сплави
Різноманітність добавок дозволяє створювати особливі аустенітні сталі, які використовуються для виготовлення деталей для конструкцій, що працюють в високотемпературних, корозійних і кріогенних умовах. Виходячи з цього, аустенітні склади і поділяють на різні групи:
Жаростійкі склади не руйнуються при впливі на них хімічної середовища. Їх можна застосовувати при температурах до +1150 градусів. З таких сталей виготовляють різноманітні слабонагруженном вироби:
- елементи газопровідних систем;
- арматуру для пічного обладнання;
- нагрівальні деталі.
Жароміцні марки сталей можуть досить довго чинити опір навантажень в високотемпературних умовах, зберігаючи при цьому свої спочатку високі механічні характеристики. Їх обов'язково легируют вольфрамом і молібденом (кожна з присадок може міститися в сталевий композиції в кількості до семи відсотків). А для подрібнення зерна в деякі аустенітні сплави вводять в невеликих кількостях бор.
Позначимо часто зустрічаються марки жаростійких і жароміцних сталей описуваного в статті класу: Х15Н35ВТР, 10Х12Н20Т3Р, 40Х18Н25С2, 1Х15Н25М6А, 20X23H13, 10X15H18B4T, 10Х16Н14В2БР, 10X18H12T, 08Х16Н9М2, 10Х15Н35ВТ, 20Х25Н20С2, 1Х15Н25М6А, 20X23H13, 10X15H18B4T, 10Х16Н14В2БР, 10X18H12T.
Найбільш відомі такі марки аустенітних корозійностійких сталей:
Хладостойкой аустенітні композиції містять 8-25% нікелю і 17-25% хрому. Застосовуються вони для кріогенних апаратів, мають високу вартість виробництва, тому використовуються дуже обмежено. Найчастіше зустрічаються криогенні стали 07Х13Н4АГ20 і 03Х20Н16АГ6, які легується азотом. Цей елемент вводять для того, щоб сплав при температурі + 20 ° мав більш високу межу текучості.
3 Особливості аустенітних сплавів різних систем легування
Найбільш поширеними вважаються аустенітні хромонікелеві стали, які мають добавки молібдену. Їх застосовують тоді, коли є ризик утворення щілинний або виразкової корозії. Вони демонструють високу стійкість в відновлювальних атмосферах, і діляться на два види:
Такі марки хромонікелевих композицій, як Х17Н13М2 і Х17Н13М3, оптимальні для конструкцій, що функціонують в сірчанокислих середовищах, в оцтової десятипроцентній кислоті, в фосфорної кислоти в киплячому стані.
Хромонікелеві стали з додаванням ніобію або титану відрізняються мінімальної небезпекою до утворення корозії межкристаллитного типу. Ніобію вводять в порівнянні з вуглецем в 9-10 разів більше, а титану - в 4-5,5 разу більше. До сплавів з подібною можливістю відносять такі склади: 0Х18Н12Б, 0Х18Н10Т, Х18Н9Т і деякі інші.
Збільшити корозійну стійкість описуваних сталей також можна за допомогою введення в них кремнію. Яскравими представниками таких спеціальних композицій є такі сплави:
Вони без перебільшення ідеальні для виробництва хімічних зварних агрегатів, в яких зберігається і переробляється азотна концентрована кислота.
Хромомарганцевие стали типу 2Х18Н4ГЛ характеризуються високими ливарними характеристиками, тому їх експлуатують на виробництвах, де застосовуються корозійностійкі литі конструкції. Інші Хромомарганцевие сплави (наприклад, 10Х13Г12Н2СА і 08Х12Г14Н4ЮМ) в горючих середовищах більш стійкі до корозії, ніж хромонікелеєві.
4 Термообробка аустенітних сталей і її особливості
Жароміцні іжаростійкі сплави аустенитной групи піддаються при необхідності різних видів термічної обробки з метою збільшення своїх властивостей, а також для модифікації наявної структури зерна: число і принцип розподілу дисперсних фаз, величина блоків і самого зерна і так далі.
Відпал таких сталей застосовується для зменшення твердості сплавів (коли це потрібно за умовами їх експлуатації) і усунення явища крихкості. При подібній термічній обробці метал нагрівають до 1200-1250 градусів протягом 30-150 хвилин, а потім максимально швидко піддають охолодженню. Складні високолеговані стали найчастіше охолоджують в маслі або на повітрі, а ось сплави з малим кількостей легуючих компонентів зазвичай занурюють у воду.
Для сплавів типу ХН35ВТЮ і ХН70ВМТЮ рекомендується термообробка у вигляді подвійної гарту. Спочатку виконується перша нормалізація їх складу (при температурі близько 1200 градусів), завдяки якій метал підвищує показник опору повзучості за рахунок формування твердої гомогенної фази. А після цього здійснюється друга нормалізація з температурою не більше 1100 градусів. Результатом описаної обробки є значне збільшення пластичних і жароміцних показників аустенітних сталей.
Аустенітна сталь підвищує свою жаропрочность (а заодно і механічну міцність) в тих випадках, коли проходить подвійну термообробку, яка полягає в загартуванні і наступним за нею старінні. Крім того, практично всі аустенітні метали, які відносять до групи жароміцних, штучно старять перед експлуатацією (тобто виконують операцію їх твердіння).
Трубогиб ручний ТР і інші марки - розглядаємо типи цього пристосування
У цій статті ми розглянемо різні механічні трубогиби, які можна використовувати руками, застосовуючи тільки мускульну.
Види зварювальних апаратів - огляд популярних моделей
