Армовані плити перекриття в будівництві

Армовані плити перекриття рекомендують для будівель різного призначення. Ця конструкція дозволяє не тільки захистити певну частину будови, але і зробити її теплою.

На сьогоднішній день для будівництва доступні кілька видів монолітних систем. Вибираючи їх для власного споруди, необхідно уважно вивчати маркування. Цифри, які вказані виробником, свідчать про довжині та ширині плити. За літерним значенням можна визначити наступні характеристики:

ПК - конструкція призначена для перекриття;
ПНО - може використовуватися для настилу, має полегшену структуру;
НВ - конструкція повинна використовуватися для внутрішнього настилу.

Особливу увагу потрібно звертати на крайні цифри маркування. Це показники максимального навантаження, яка може використовуватися для конкретної споруди.

За своєю структурою армовані плити перекриття можуть бути:

Ці характеристики важливі при виборі матеріалу, який буде мати прекрасні звукоізоляційні й теплоізоляційні показниками.

Де і як можуть використовуватися?

Армовані перекриття можуть використовуватися при будівництві будівель, при цьому в обов'язковому порядку повинні дотримуватися певних правил

якщо довжина конструкції більше 8 м, або встановлюється сходовий проріз, повинні використовуватися високоміцні решітки;
схема армування плити перекриття повинна враховувати зварювальні стінки, які утворюються при з'єднанні прутів діаметром більше 6 мм;
товщина і ширина армованої конструкції повинні бути в співвідношенні 1:30;
при товщині плити до 15 см повинно використовуватися одностороннє армування перекриття, більше 15 см - двостороннє;
в разі, коли опора перекриття кріпиться до колон, необхідно передбачити установку базової решітки і її додаткове посилення.

Як відбувається армування монолітної конструкції?

Як армувати перекриття правильно, знають не всі. В першу чергу, необхідно розрахувати навантаження, яку буде витримувати будівлю. Схема розрахунку відбувається за певною формулою, де довжина прольоту ділиться на 30. Результат - це оптимальний показник товщини плити перекриття.

Саме армування відбувається за такою схемою:

Армопояс під плити перекриття

Армопояс під плити перекриття необхідний для посилення конструкції. При експлуатації він виконує кілька функцій:

Збільшує жорсткість будівлі в просторі.
Перегороджує утворення тріщин при просідання фундаменту і промерзанні землі.
Дає можливість ретельно з'єднати кроквяну систему даху і стіни з легких газобетонних матеріалів.

Технологія спорудження армопоясу подібна заливці монолітного фундаменту. Весь процес складається їх певних етапів:

заготівля арматурного каркаса;
спорудження опалубки;
заливка бетоном.

При виготовленні армопоясу під плити перекриття необхідно розглянути варіанти зовнішньої обшивки будівлі. Якщо було прийнято рішення використовувати плитний утеплювач і фасадну обшивку, то ширина армопоясу буде дорівнює ширині стіни. Якщо декорування виконуватиме звичайна штукатурка, то ширина пояса повинна бути менше ширини стіни. Місце, яке буде отримано при різниці в ширині, має бути відведено мінвати або пінопласту як утеплювач. У разі ігнорування таким утепленням, в будинку з'явиться місток для холоду і сильних промерзань стіни в зимовий час.

Інструкція з армування плити своїми руками

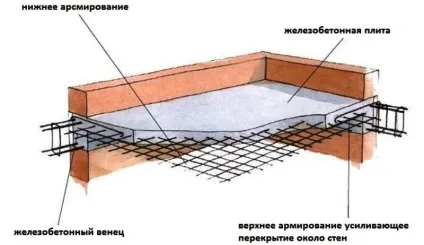

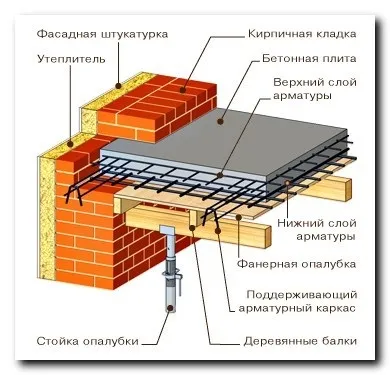

Армування монолітної плити перекриття можна виконати своїми руками. При виконанні робіт конструкцію потрібно посилювати зверху і знизу. Зібрана арматурна сітка повинна бути строго посередині. Збираючи сітку з арматури, необхідно приділяти увагу місцям з'єднання. Вони повинні розташовуватися в шаховому порядку, у розбіг.

Роблячи розрахунок загального навантаження на монолітну плиту, варто враховувати, що вона розподіляється зверху вниз. Тому основна робоча арматура повинна знаходитися в нижній частині: вона буде отримувати навантаження, що розтягують. Верхня частина отримає навантаження на стягування. Якщо необхідно додаткове посилення арматурної плити, то необхідно користуватися загальними інженерними правилами. У них передбачається, що додаткове армування буде прокладено між несучими конструкціями посередині.

Виконуючи самостійне армування плити перекриття, необхідно особливу увагу приділяти заливки бетону. Оптимальним варіантом стане використання бетононасоса і глибинного вібратора. Такий підхід дасть можливість уникнути утворення мікротріщин при висиханні бетонного шару.

Армування плит перекриття - це необхідний процес, який вимагає певних знань. Ознайомившись з вищепереліченими вимогами і особливостями процесу, роботи в своєму будинку можна виконати самостійно і отримати відмінний результат.
