Сьогодні замінив в ліхтарику лампочку розжарювання на саморобну світлодіодну лампочку в цоколі.

Ліхтарик працює від двох батарей D по 1.5 В. І має цоколь Е10. Лампочка в ньому рідна була замінена на радянську напругою 3,5 В і споживанням 0.26 A.

При цьому світил він не дуже.

Вирішено було замінити лампочку трьома світлодіодами, і світять добре, і споживання маленьке.

Але для зручності монтажу, я хотів зробити світлодіоди в цоколі. Тому мені знадобився цоколь. Довелося лампочку пустити в расход.

Оскільки я використовував готову монтажну плату, то потрібно було підточити злегка світлодіоди, щоб можна було їх впритул встановити.

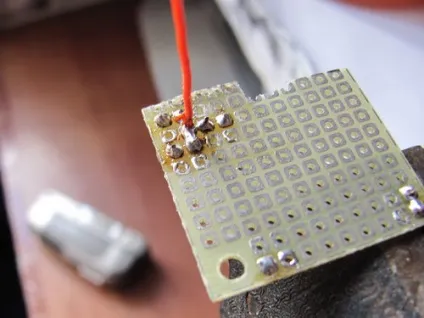

Потім я їх припаяв і встановив провід, який буде припаяний до дна цоколя.

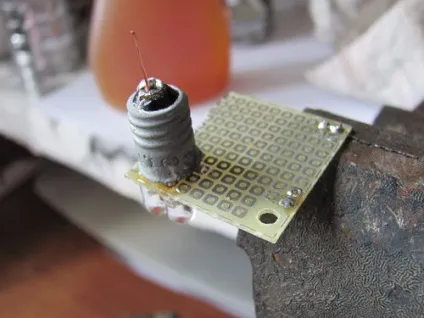

У цоколі випаяв старий провід, підготував отвір на дні. Приміряв, щоб цоколь не торкався контактів анода.

Припаяв спочатку цоколь до плати, щоб пайка зачепила контакти катодів.

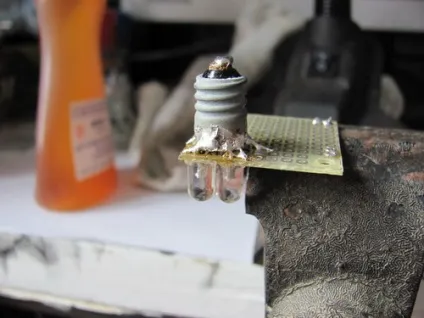

А потім зробив колечко з дроту і припаяв його на дно цоколя.

Укрутив всю конструкцію в ліхтарик, для перевірки не попсували при пайку світлодіоди.

Потім відрізав решту плати, і підрізав гострі кути плати.

Все нормально круто, правда, конструкція виявилося трохи вище звичайної лампочки, але в ліхтарику можна було відрегулювати посадку відбивача.
