Анодні заземлювачі комплектні

•
•
•
•

Анодні заземлювачі комплектні АЗК.ПВЕК

Анодні заземлювачі комплектні типу ПВЕК, призначені для монтажу токоотдающіх контурів в різних кліматичних зонах:

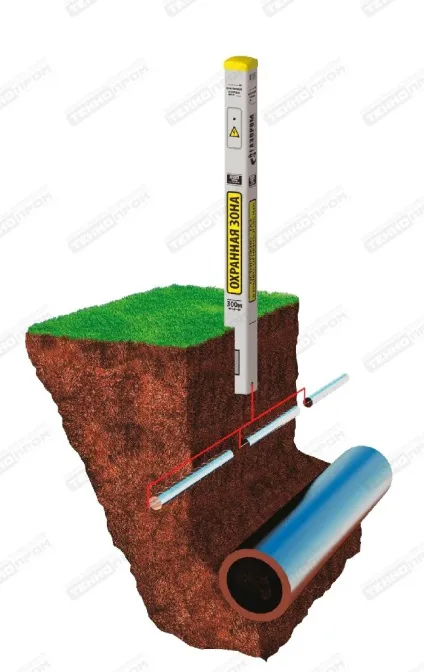

АЗК.ПВЕК застосовуються в системах катодного захисту:

• магістральних, промислових і інших трубопроводів і багатониткових систем трубопроводів в будь-яких грунтах, включаючи скельні, посушливі, пустельні і многолетнемерзлие;
• розгалужених комунікацій компресорних, газорозподільних, нафтоперекачувальних станцій, теплоелектростанцій і промислових майданчиків іншого призначення;
• технологічних резервуарів будь-якого призначення;
• портових і причальних споруд, морських платформ та інших гідротехнічних споруд.

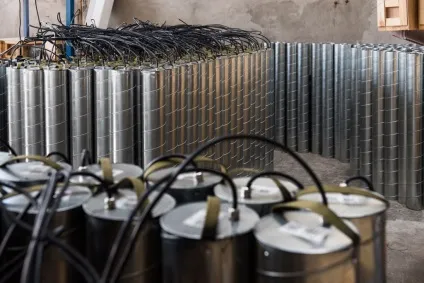

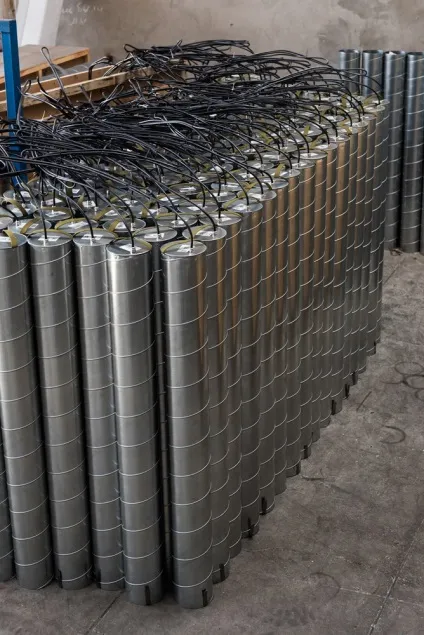

Анодні заземлювачі комплектні типу ПВЕК - збірна конструкція, що складається з тонкостінного циліндричного корпусу, виготовленого з оцинкованої сталі, центрального робочого електрода і коксо-мінерального активатора (ПВЕК.КМА).

АЗК.ПВЕК випускаються різних модифікацій:

• з графітопластовим робочим електродом - умовне позначення «Г», випускають в круглому корпусі, діаметром 160 мм, довжиною 1500 мм;
• з ферросілідовим робочим електродом - умовне позначення «Ф», випускають в круглому корпусі, діаметром 160 мм, довжиною 1800 мм.

По виду монтажу АЗК.ПВЕК можуть бути:

• глибинної установки - умовне позначення «Г»;
• підповерхневої установки - умовне позначення «П».

Загальний вигляд анодного заземлювача комплектного АЗК ПВЕК

• 1 - Корпус
• 2 - Робочий електрод
• 3 - Центратор
• 4 - Герметичний вузол
• 5 - Кришка
• 6 - Кабель
• 7 - Кабельний ввід
• 8 - Коксо-мінеральний активатор
• 9 - Верхній кріпильний кронштейн
• 10 - Нижній кріпильний кронштейн
• 11 - Фіксатор газовідвідної трубки

АЗК.ПВЕК.160.П
(підповерхневої
установки)

АЗК.ПВЕК.160.Г
(З елементами конструкції
для глибинної установки)
