Монтаж локальної мережі інструкція

Будь-яка локальна мережа складається з декількох складових: комп'ютери. які ви будете об'єднувати; кабель. за допомогою якого ви будете їх об'єднувати і центральний пристрій, який управлятиме передачею даних по мережі (комутатор). Це мінімальний набір обладнання, необхідний для створення більшості локальних мереж. У тому випадку, якщо ви захочете об'єднати в мережу всього лише два комп'ютери - комутатор не знадобиться. Але ми розглянемо сьогодні найпоширеніший варіант побудови локальної мережі: з використанням топології "зірка", коли комп'ютери підключаються до комутатора кабелем "вита пара".

Перш, ніж приступити до монтажу мережі, вам необхідно чітко уявляти план своїх дій. У сьогоднішній статті ми розглянемо процес проектування і монтажу невеликої локальної мережі. У ній не буде використовуватися монтажний шафа з встановленої патч-панеллю; не буде потрібно нам і окрема кімната - серверна, в якій, як правило, і встановлюється монтажний шафа або стійка. У нашому випадку підключення активного мережного обладнання зводиться до простого підключенню кабелів до портів на цьому або інших пристроях. Далі центральний вузол мережі (комутатор) необхідно буде розташувати в будь-якому зручному місці. Тепер про все по-порядку.

1. Для початку погляньте на приміщення, в якому буде прокладена майбутня мережу. Не зайвим буде зобразити план приміщення на звичайному аркуші паперу. Відзначте на ньому місця, де стоять комп'ютери, принтери, підрахуйте кількість користувачів вашої мережі. Можливо, ви захочете переставити комп'ютери.

2. Виберіть місце, де буде розташований комутатор. Врахуйте, щоб відстань від комутатора до кожного комп'ютера було не більше 90 метрів, оскільки при відстані понад 100 метрів сигнал в кручений парі буде затухати (в такому випадку використовуються повторювачі). Комутатор повинен розміщуватися біля розетки і подалі від користувачів. Ви повинні мати доступ до комутатора в будь-який час, тому не кладіть його далеко під столом або за шафою.

3. Тепер необхідно відзначити шлях прокладки кабелю від комутатора до кожного комп'ютера. Кабель повинен йти вздовж стін. Можна просвердлити в стінах отвори за допомогою дриля і протягнути кабель крізь стіни, якщо комп'ютери розташовані в кількох кімнатах. Щоб приховати кабель від сторонніх очей, можна купити спеціальні короби для кабелю. Використовувати такі короба при монтажі невеликої локальної мережі не обов'язково, але все ж я скажу про них кілька слів.

Короба бувають різні і відрізняються в основному тільки своїми розмірами. Найбільший обсяг коробів потрібно при прокладці основних магістралей вздовж коридорів. Короба розмірами поменше використовуються для монтажу кабелю всередині одного приміщення. Для того щоб приховати переходи між різнорідними сегментами коробів, застосовуються різноманітні декоративні перехідники та куточки відповідного розміру. Найбільш оптимальним варіантом розміщення короба з малою кількістю кабелю є нижня частина стіни, приблизно 40-60 сантиметрів від підлоги. Це дозволяє максимально приховати кабельну магістраль, оскільки велика частина стіни завжди заставлена ​​який-небудь меблями.

4. Тепер порахуйте довжину (в метрах) кручений пари, необхідну для з'єднання комп'ютерів з комутатором. Краще це зробити так: підійдіть до першого комп'ютера і виміряйте рулеткою довжину кабелю від даного комп'ютера до місця, де буде розташовуватися комутатор. Додайте до цього ще 2-3 метра на всякий випадок. Ось і вийшла довжина кабелю для з'єднання даного ПК з комутатором.
Те ж саме робите з другим, третім і т.д. комп'ютерами. В результаті ви отримаєте список довжин кручений пари для кожного комп'ютера. Складіть їх разом - ось вам і загальна довжина кабелю, яку необхідно придбати.

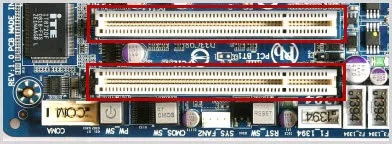

До речі, виту пару зручніше і дешевше купувати бухтою по 150-300 метрів, звичайно в тому випадку, якщо вам потрібно стільки кабелю. Бухта - це коробка, в якій знаходиться кабель, намотаний на барабан: 5. Потім огляньте кожен комп'ютер на наявність в ньому мережевої карти. Практично в будь-якому сучасному комп'ютері є інтегрована в материнську плату мережева карта. Подивіться на задню стінку системного блоку і знайдіть роз'єм RJ-45: У ноутбуках теж є такий роз'єм: Якщо в якомусь із комп'ютерів немає мережевої карти або вбудована - несправна, то потрібно буде її придбати і встановити. Мережева карта встановлюється в роз'єм PCI на материнській платі системного блоку: При покупці мережевої карти до неї повинен йти диск з драйверами. Запишіть, скільки таких карт вам потрібно придбати.

6. Також в список покупок потрібно записати коннектори RJ-45. Для кожного комп'ютера у вас буде свій відрізок кабелю, на обох кінцях якого будуть закріплені коннектори RJ-45. Один з конекторів вставляється в роз'єм мережевої карти, інший - в роз'єм комутатора.

Отже, прийшов час відправлятися в комп'ютерний магазин. Яке обладнання нам необхідно придбати:

Після того, як все необхідне буде закуплено - приступаємо до монтажу обладнання та власне прокладці мережі.

Перш за все, встановіть куплені мережеві карти в ті комп'ютери, де їх не було.
Потім не забудьте встановити для них драйвера.

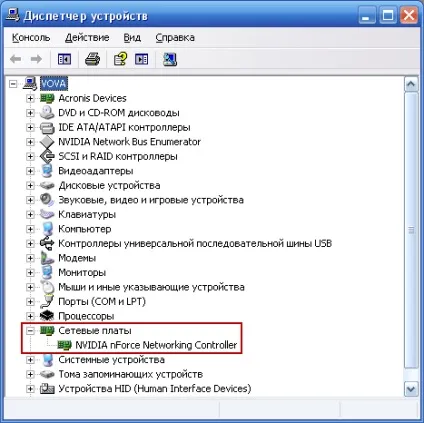

Тепер перевіримо працездатність мережевих карт на всіх комп'ютерах. Для цього вмикаємо кожен комп'ютер - після завантаження системи знаходимо на робочому столі значок "Мій комп'ютер" і клацаємо по ньому правою клавішею миші - йдемо в "Властивості" - "Обладнання" - "Диспетчер пристроїв". Тут в розділі "Мережеві плати" повинна відображатися встановлена ​​на комп'ютері мережева карта. Виглядати це буде так само, як на скріншоті (тільки назва плати у вас буде іншим):

Якщо ж в "Диспетчері пристроїв" на назві мережевої карти стоїть жовтий знак або замість назви - напис "Невідомий пристрій", то необхідно встановити (перевстановити) драйвер пристрою.

Якщо ж в "Диспетчері пристроїв" взагалі немає мережевої плати, значить вона або відключена в BIOS, або неправильно встановлена ​​в роз'ємі на материнській платі, або не справна.

Після того, як ми переконалися, що мережеві карти на всіх комп'ютерах справні, переходимо до обтиску кабелів. Як це робиться, ви можете дізнатися з моєї статті "Як обжати виту пару".

Обтиснуті кабелі підключаємо одним кінцем до роз'ємів мережних карт всіх комп'ютерів, а іншим кінцем до роз'ємів комутатора. Включаємо всі комп'ютери і комутатор, якщо до цього вони були вимкнені.
