Анкеровка плит перекриття між собою і до стін схема, фото і відео інструкція

Анкер - це кріплення з металевого сплаву: оцинкованої або нержавіючої сталі, латуні і тому подібного. Він встановлюється в несучій підставі і утримує будівельну конструкцію, наприклад, плиту перекриття. Анкери використовують при зведенні будь-яких об'єктів: одно- і багатоповерхових будинків, промислових споруд, гаражів. Вони збільшують міцність, стійкість і довговічність будівель. У сейсмічно активних районах анкеровка плит перекриття - пряма необхідність: при землетрусі укріплені поверхи провалюються повільніше, що дає людям шанс врятуватися.

Залежно від конструкції, місця застосування і підстави виділяють 5 типів анкерів:

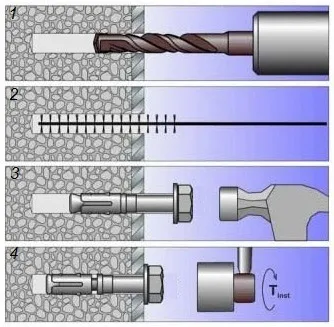

1. Клиновий - це болт з конусоподібної капелюшком і распорной втулкою. Він використовується для щільних матеріалів (повнотілої цегли, бетону). Анкеровка відбувається через тертя втулки про внутрішню частину отвору в стіні. Переваги кріплення - дешевизна і швидкість монтажу, в тому числі наскрізного. Недолік - неможливість його повторного застосування.

2. Втулковий кріплення працює таким же чином, що і клиновий. Його використовують для повнотілих матеріалів - залізобетону, природного каменю. По довжині деталі проходить втулка, яку розпирає болт або гайка. Переваги анкера - простий монтаж (в тому числі наскрізний). Мінус - великі сполучні отвори.

3. забивного кріплення - це втулка з розрізами на одному кінці. При ударі вони розпирають клином, який є всередині деталі. Анкер застосовують для міцних, нееластичних підстав. З'єднання відбувається в результаті тертя і внутрішнього упору. Плюси - швидкий монтаж і стійкість до вібрації. Мінуси - високі вимоги до точності сполучних отворів.

4. Хімічний кріплення скріплює конструкції за рахунок клею, який закачується в канал деталі. Його застосовують для будь-яких матеріалів. Переваги: ​​легкість монтажу, мінімальні вимоги до точності отворів. Недолік - дорожнеча.

Окремий вид - анкери спеціального призначення. Серед них:

• Рамний. Використовують для кріплення віконних профілів і дверних коробок.
• Стельовий. Для підвісних стель.
• Фундаментний.
• Болт Моллі. Для матеріалів з порожниною всередині або низькою несучою здатністю (гіпсокартон, саман, ДСП).

З'єднання панелей перекриття

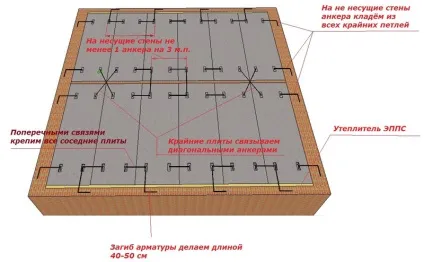

Стандартна Міжповерхові - це залізобетонна конструкція з внутрішніми порожнечами. Анкеровку роблять після кожного перекриття, включаючи підвал і горище. Міжповерхові плити скріплюють один з одним і зі стінами. Спосіб з'єднання залежить від підстави і наявності на панелях перекриття монтажних петель (вушок). У будівлі з щільних матеріалів (цегла, природний камінь, повнотіла бетон) анкеровка плит до стін робиться сталевими Г-подібними кріпленнями, з довжиною загину 30-40 см. Їх встановлюють через 3 м. Сусідні плити з'єднують поперечними кріпленнями, а крайні - діагональними.

Порядок дій при анкеруванням:

1. край кріплення згинають петлею, яка чіпляється за вушко перекриття;
2. сусідні анкери по можливості стягують;
3. приварюють їх один до одного і до монтажних петель;
4. закладають розчином шви серед плит і вушка.

У будівлях з пустотілих матеріалів (піно-і газобетонні блоки, ефективний цегла, вапняк) анкеровка панелей перекриття між собою виконується тим же способом, що і при щільних підставах. Але додатково по периметру будинку прокладають бетонний пояс. Це кільцевий анкер, який лежить в одній площині з плитами перекриття і скріплює їх зі стінами і один з одним. Він складається з арматурного каркаса, утопленого в бетон.

За допомогою анкера виконується і перев'язка плит перекриття без вушок. До панелям кріплять сталеву пластину 50х50 або 100х100 мм. До неї приварюють металевий стрижень. Другий його кінець закладають в пояс і таким чином роблять анкеровку. Диск перекриття додатково зміцнюють, створюючи з'єднання на внутрішніх стінах. Якщо необхідно посилення анкерування ЗБВ, використовують штирі, арматурні стержні і гаки.

Хитрий лічильник, що зберігає електроенергію. Окупається за 2 місяці!
Це потрібно знати кожному, щоб заощадити!

Пристрій і кріплення перекриття

Поки залізобетонні панелі ще на землі, їх оглядають і видаляють браковані. У решти закладають отвори: встановлюють в просвіт півтора цегли і закидають розчином, оберігаючи плити від промерзання. Потім перевіряють готовність несучих стін. Верхній край цегляної кладки повинен бути тичковим. Якщо панелі спираються на стіни з блоків, роблять бетонний армопояс, який рівномірно розподіляє навантаження і вберігає будівництво від деформації.

Укладати плити починають на шар розчину, товщиною не більше 2 см. Панель спирають на 2 короткі сторони. Між краєм плит і стінами залишають зазор для утеплювача. За допомогою рівня переконуються, що плити знаходяться в одній площині, а перепад їх висот не перевищує 20 мм. Нерівності згладжують, прокладаючи смуги ізоляційного матеріалу. Анкеровку починають, коли укладені всі плити.

Панелі з монтажними петлями з'єднують між собою і зі стінами металевими прутами. Після закінчення анкерування вушка закладають, щоб всередину не потрапила вода. Кріплення закривають цементом, оберігаючи їх від іржі. Плити без монтажних петель з'єднують за допомогою монолітного бетонного пояси по периметру будівлі. Кріплення на зовнішніх стінах додатково підсилюють арматурними стрижнями і штирями.
