Електродвигуни асинхронні загального застосування
Додаткові позначення електродвигунів АІР спеціального виконання:
Б - вбудована температурний захист (АІР112М2БУ3);
В - вбудовуються (АІРВ71А2);
С - з підвищеним ковзанням (АІРС100L4), не плутати з АІС - прив'язка потужності до розмірів по DIN;
Е - з вбудованим гальмом (АІР100S2Е);
Е2 - з ручним розгальмовує (АІР100L4Е2);
3Е - однофазний двигун з трифазною обмоткою (АІР3Е80В4);
Е - однофазний двигун з двофазної обмотки (АІРЕ100S4);
Ж - електродвигуни для моноблочних насосів зі спеціальним вихідним кінцем валу (АІР80В2Ж);
РЗ - для мотор-редукторів (АІР100S4РЗ);
Ш - для промислових швейних машин (АІР71В2Ш);
П - підвищеної точності по настановних розмірів (АІР100S4П);
Ф - хладономаслостойкое виконання (АІР90L4Ф);
А - для атомних електростанцій (4АС100L4А5);
Х2 - химостойкие (АІР112М4Х2).
Приклад умовного позначення:
Двигун асинхронний АІР56А2 УХЛ2 380 В, 50 Гц, IM1081 ТУ16-521.649-85

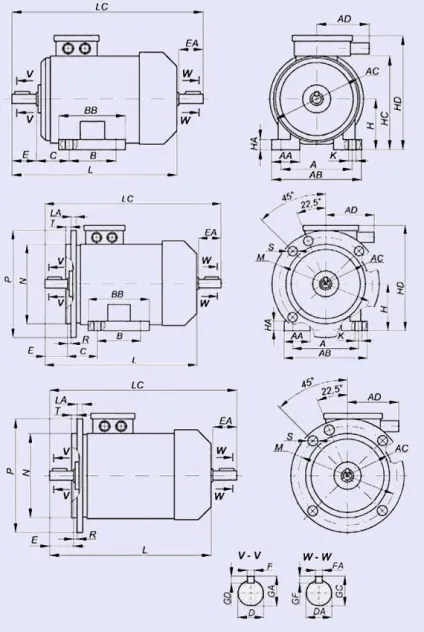

ГАБАРИТНІ, УСТАНОВОЧНІ і ПРИЄДНУВАЛЬНІ РОЗМІРИ
двигунів серії АІР виконання IM1081 (IM1082)
Установчі та приєднувальні розміри
* Для АТ з 2р = 4.
Примітка. В дужках вказана маса АТ зі щитами з чавуну. У чисельнику визначена маса АТ зі станиною і щитами з чавуну, в знаменнику - з алюмінієвої станиною і чавунними щитами.
ГАБАРИТНІ, УСТАНОВОЧНІ і ПРИЄДНУВАЛЬНІ РОЗМІРИ
двигунів серії АІР виконання IM2081 (IM2082)
Установчі та приєднувальні розміри
* Для АТ з 2р = 4.
Примітка. В дужках вказана маса АТ зі щитами з чавуну. У чисельнику визначена маса АТ зі станиною і щитами з чавуну, в знаменнику - з алюмінієвої станиною і чавунними щитами.
Габаритні, установчі та приєднувальні розміри, мм,
двигунів серії АІР виконання IM2181 (IM2182)
Установчі та приєднувальні розміри
Примітка. Маса вказана для чотирьохполюсних АТ
ГАБАРИТНІ, УСТАНОВОЧНІ і ПРИЄДНУВАЛЬНІ РОЗМІРИ
двигунів серії АІР виконання IM3081 (IM3082), IM3041 (IM3042)
Установчі та приєднувальні розміри
* Для АТ з 2р = 4.
Примітка. В дужках вказана маса АТ зі щитами з чавуну. У чисельнику визначена маса АТ зі станиною і щитами з чавуну, в знаменнику - з алюмінієвої станиною і чавунними щитами.
ГАБАРИТНІ, УСТАНОВОЧНІ і ПРИЄДНУВАЛЬНІ РОЗМІРИ
двигунів серії АІР виконання IM3641 (IM 3642)
Габаритні розміри,
не більше
Установчі та приєднувальні розміри
Примітка. Маса вказана для чотирьохполюсних двигунів.
ГАБАРИТНІ, УСТАНОВОЧНІ і ПРИЄДНУВАЛЬНІ РОЗМІРИ
двигунів серії АІР 50 ÷ 355 ісполненіея IM1081 (2), IM2081 (2), IM3081 (2)
Габаритні розміри, мм
Установчі та приєднувальні розміри, мм
ГАБАРИТНІ, УСТАНОВОЧНІ і ПРИЄДНУВАЛЬНІ РОЗМІРИ
інших двигунів основних виконань
Габаритні розміри, мм
Установчі та приєднувальні розміри, мм
Габаритні розміри, мм
Установчі та приєднувальні розміри
ТАБЛИЦЯ взаємозамінність МІЖ ЕЛЕКТРОДВИГУНАМИ
АІР, АИРМ, 5А, 5АІ, 4АМ, 4АМА, АТ, АДМ
