... Ось недавно лазять по мережі, натрапив на новину про те, що корпорація Sony припиняє продаж касетних плеєрів Walkman в Японії ... І тут нахлинула туга за тими часами, коли музику ще не качали по мережі і не скидали на MP3 флешку розміром із сірникову коробку.

Заліз в шафу, де припадати пилом колись актуальне залізо, струсив пил зі свого бонусного касетного плеєра Walkman WM-FX453. і, трохи подлубавшись в лентопротяжкой, запустив цей чудо-плеєр через усилок. Що здивувало, так це якість звуку. Сучасні MP3-плеєри дадуть фору Walkman'у тільки у відсутності фонового шуму, характерного для магнітного запису. В іншому - ніякої різниці. Може, звичайно, у мене вуха такі.

Walkman WM-FX453 потрапив до мене в руки по чистої "випадковості". Слово випадковість укладено в лапки тому, що насправді воно не доречно. В ті часи дуже хотілося придбати якісний касетний плеєр. але, незважаючи на всі пошуки по навколишніх магазинах електроніки, дістати що-небудь гідне було важко. У ході були китайські підробки.

Начинка китайських плеєрів-підробок (інакше не назвеш) складалася з примітивною електроніки, а схемотехніка пішла зовсім недалеко від схеми електричного чайника. Пара пластмасових шестерень, монофонічна магнітна головка, примітивний моторчик постійного струму на 3 вольта з регулятором швидкості обертання і підсилювач на широко відомої TDA2822 - ось склад "популярних" китайських плеєрів. Все це добро монтувалось на гетинаксе стандартним монтажем. Якість звуку у таких плеєрів було жахливе. Благо не всі з цих апаратів дожили до наших днів.

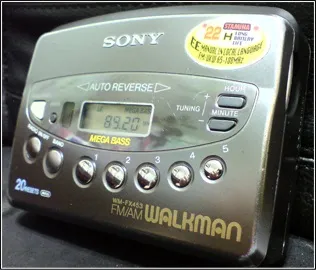

Принципові відмінності плеєра Walkman WM-FX453 від китайських плеєрів-підробок полягало навіть у зовнішньому вигляді. Стильний корпус. Бездоганна ергономіка елементів управління і рідкокристалічний монохромний дисплей викликають повагу до цієї "железяке". А багатий функціонал аудіоплеєра (є навіть вбудований радіоприймач з цифровим керуванням!) Порадує найвимогливішого любителя музики на ходу.

У початківців радіоаматорів завжди є бажання вивчити електронну начинку будь-якого невідомого апарату. Ось і я не втримався від спокуси заглянути під кришку вже легендарного касетного плеєра Walkman.

анатомія легенди

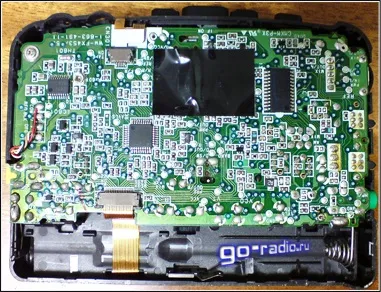

Якщо розкрити задню кришку плеєра Walkman WM-FX453, то перед нашим поглядом постане високоточна архітектура SMD монтажу.

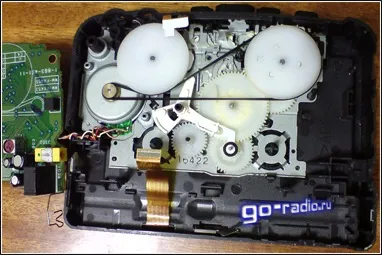

На друкованій платі красуються 3 планарних мікросхеми з маркуванням LA 4582C. TA 8122AF. LB 1979 .Все більш-менш великогабаритні деталі, на зразок електролітичних конденсаторів. котушок індуктивності і роз'ємів змонтовані із зворотного боку.

Збоку размешена котушка індуктивності з плоским феритовим стрижнем - незамінний атрибут радіоприймача, вбудованого в плеєр.

Дивлячись на настільки грамотне розташування радіодеталей і продуману конструкцію апарату переймаєшся повагою до японських інженерів.

Мікросхема, з маркуванням LB 1 979. гордо розмістилася на друкованій платі плеєра - драйвер малогабаритного моторчика. Дана мікросхема - розробка компанії Sanyo. У цієї фірми є ціла серія мікросхем LB197x. які призначені для управління мікромоторами.

Більшість мікросхем серії LB197x розроблено спеціально для використання в персональних плеєрах. На жаль, знайти документацію по мікросхемі LB 1 979 не вдалося. Забавно, але як неухильно твердить історія, перший портативний плеєр W alkman з'явився на світ саме в 1979 році. Гра чисел ... Що можу точно сказати, так це те, що бренд W alkman явно старший за мене. Охрестили перший ношений касетник - Sony Walkman TPS-L2. і виглядав він досить стильно на ті часи. Погляньте.

Повернемося до Walkman WM-FX453. Друга з трьох мікросхем - TA 8122AF. представляє собою інтегральний приймач AM / FM діапазону. Навіть за кількістю зовнішніх контурів і котушок можна судити про якість мікросхеми. Для гарного прийому сигналу потрібно безліч каскадів прийому, посилення і селекції сигналу, тому необхідно багато зовнішніх контурів, фільтрів і моткових деталей. Працездатність мікросхеми зберігається при напрузі живлення не нижче 1,8 вольт. Виробником даної мікросхеми є фірма TOSHIBA.

Планарная мікросхема в корпусі QFP36 з маркуванням LA 4582C - інтегральний передпідсилювач і підсилювач потужності, який підтримує авто-реверс і розроблений для 3-х вольтів портативних Стереоплеєр. Саме цей чіп відповідає за посилення низьких частот і формує той неповторний MEGA BASS. який є улюбленою функцією меломанів!

Упевнений, що у тих, хто користувався плеєром Walkman, функція MEGA BASS не вимикається практично ніколи! Крім всяких наворочених технологічних примочок чіп LA4582C має функцію автоматичного обмеження потужності, що безпосередньо позначається на якості відтворення магнітного запису. При включенні звук в навушниках наростає плавно і м'яко, що забезпечує комфорт в прослуховуванні музики. Також мікросхема дозволяє підключати до Стереовихід 8-й омную навантаження, наприклад, 8-й омний динамік.

Ось начебто і весь склад електронної начинки плеєра. Але насправді це ще не все. Хто ж буде керувати драйвером приводу, предусилителем, тюнером?

мікроконтролер

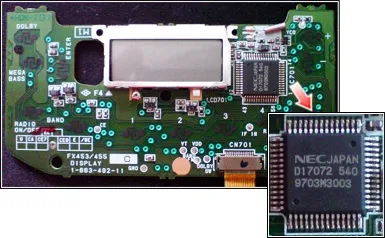

До основної друкованої плати через мініатюрний коннектор з допомогою гнучкого шлейфа підключається ще одна друкована плата. Змонтована вона під кришкою касетного відсіку. На друкованій платі встановлений монохромний рідкокристалічний дисплей і 4-розрядний мікроконтролер uPD17072.

Мікроконтролер виконаний за технологією КМОП (CMOS) за рахунок чого досягається низьке енергоспоживання і мале напруга живлення (від 1,8 до 3,6 вольт). Виробник мікроконтролера - компанія NEC.

Неймовірний Walkman!

Хто б знав, що під витонченим корпусом плеєра ховається вся міць мікроелектронної промисловості!

Що тут сказати, японці завжди славилися якісною електронікою, заточеною саме під потреби споживача, а слово "walkman" по праву стало синонімом портативного аудіоплеєра.

Без перебільшення можна сказати, що для тих, хто коли-небудь слухав касетний W alkman. музика на ходу стала своєрідним стилем життя.

І це ще раз доводить, що W alkman - це Реальне "залізо"!

Наостанок, хотілося б сказати спасибі тому міському хлопцеві, який колись з великого похмілля обміняв свій Walkman WM-FX453 на бідон чорниці.
