Аналіз карти гідроізогіпс і робота з нею

Побудувавши карту гідроізогіпс, слід уважно її вивчити і визначити: де рівень підземних вод підвищується, а де знижується, і як по площі полігону змінюється градієнт ухилу. Щоб відповісти на ці питання, зверніть увагу на характер малюнка гідроізогіпс. Чим менше відстань між ізолініями, тим більше ухил, і навпаки. Замкнені ізолінії характеризують ділянки локального зниження або підвищення рівня підземних вод.

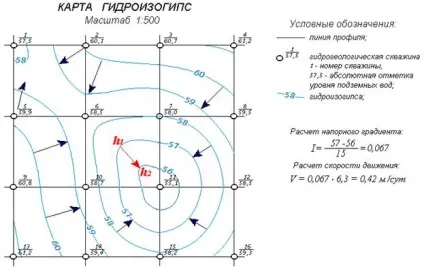

Потім потрібно визначити напрямок руху підземних вод. Для цього в кожному квадраті проведіть стрілку довжиною 2-3 см перпендикулярно (дотичній) напрямку гідроізогіпс, її кінці повинні спиратися на дві сусідніх ізогіпс. Вістря стрілки повинно бути направлено в сторону зниження відміток гідроізогіпс. У деяких квадратах, в разі зустрічного руху підземних вод, може виявитися дві і більше стрілок. Провівши всі необхідні стрілки, можна побачити в якому напрямку переміщаються підземні води на ділянці.

Визначення значення напірного градієнта

Одним із завдань, що вирішуються при роботі з картою гідроізогіпс, є обчислення напірного градієнта для подальшого визначення швидкості фільтрації (руху) підземних вод.

Для цього в заданому, в залежності від номера варіанта, квадраті на кінцях вже наявної стрілки проставте літери "h1" (на початку) і "h 2" (на кінці). Якщо в даному квадраті виявилося кілька стрілок, можна вибрати будь-яку з них. Потім, знімаючи позначки з карти ізогипс, визначте числові значення точок "h 1" і "h 2" в метрах. Після цього виміряйте на карті відстань між цими точками і використовуючи масштаб карти обчисліть його довжину на місцевості (в м). Підставивши це значення в нижче наведену формулу, розрахуйте напірний градієнт.

Розрахунок напірного градієнта наводиться в правій частині креслення, під умовними позначеннями.

Обчислення швидкості руху підземних вод

Швидкість руху (фільтрації) підземних вод обчислюється за формулою:

Кф - коефіцієнт фільтрації (м / сут);

V - розрахункова швидкість підземних вод.

Користуючись таблицею №2 (див. "Варіанти завдань") потрібно вибрати для свого варіанту значення коефіцієнта фільтрації, і помноживши його на отримане раніше значення напірного градієнта, обчислити швидкість руху підземних вод. Ця швидкість виражається так само, як і коефіцієнт фільтрації, в м / сут.

Розрахунок швидкості руху підземних вод виконується так само в правій частині креслення.

2. Побудова геологічного ПРОФІЛЮ

ПО свердловин

Метою виконання роботи є закріплення знань, отриманих студентом при вивченні теоретичного матеріалу по розділу "Гідрогеологія" дисципліни "Інженерна геологія" і прищеплення навичок побудови геологічних профілів з бурових свердловин. Учні повинні побудувати геологічний профіль за даними буріння чотирьох свердловин в вертикальному і горизонтальному масштабах 1: 500. Креслення будується на аркуші міліметрового паперу формату А3.

Геологічний профіль являє собою вертикальний розріз, що характеризує послідовність залягання різних гірських порід і положення дзеркала підземних вод на будівельній ділянці. Спочатку передбачається згідне залягання порід, глибина свердловин складає 55м. Вихідні дані (номери чотирьох свердловин, глибини залягання підошов чотирьох пластів осадових порід і т.д.) наведені в розділі "Варіанти завдань".

Перед виконанням роботи студенти повинні вивчити конспекти лекцій або відповідний розділ підручника.

Для виконання роботи потрібні наступні матеріали:

а) міліметровий папір формату А3;

б) лінійка, простий олівець, кольорові ручки;

Час виконання роботи - 2 академічні години.

Відступивши від верхнього краю паперу 2 см, напишіть креслярським шрифтом заголовок. На наступному рядку вкажіть масштаб: вертикальний і горизонтальний.

Побудова геологічного профілю по свердловинах проводиться в такій послідовності.

Побудова шкали висот

Відступивши 2 см від лівої кромки креслення і 3 см від вниз від рядка заголовка, проведіть вертикальну лінію довжиною 15 см. Через 1,5-2 мм другу. Відкладіть між лініями відрізки довжиною 1 см. Отриману шкалу розфарбуйте, чергуючи білі і чорні відрізки, як показано на кресленні. Проставивши справа цифри (кратно п'яти), отримаємо шкалу висот необхідну для побудови геологічного профілю.
