Абиссинский колодязь своїми руками для будинку

Абиссинский колодязь - один з найбільш доступних методів оснащення власного присадибної ділянки автономним водопостачанням. Користуючись традиційною технологією, зарекомендувала себе за довгі роки, його можна досить швидко побудувати своїми силами.

Виконавши необхідні маніпуляції власними руками, ви отримаєте на своїй території досить чисту воду. Вам не доведеться перейматися пошуком магістральних мереж і підключатися до них.

Так називається свердловина невеликої глибини, призначена для забору з неї води за допомогою насоса. По-іншому цей спосіб можна називати нор тоновскім або трубчастим. Вперше даними способом скористалися англійці в Абіссінії.

Буріння свердловини абиссинского колодязя
Санітарні норми
Пристрій абиссинского колодязя
Будівництво абиссинского колодязя
Ударне буріння абиссинского колодязя
Облаштування абиссинского колодязя

На півночі африканського континенту переважають сипучі піски, і звичні колодязі з шахтами, що мають досить широке розтин, будувати тут не дуже раціонально, а часом і неможливо. У таких колодязях стіни дуже швидко обсипалися, а часті піщані бурі сприяють забрудненню води.

Було знайдено цікаве рішення. При традиційній глибині шахти її діаметр роблять мінімально вузьким. Фактично, це вже не колодязь, а типова свердловина. Як підняти з неї воду? Цю проблему легко можна вирішити облаштуванням звичного ручного насоса.

Буріння свердловини абиссинского колодязя

В деяких випадках глибина абиссинского колодязя досягає 10 або навіть 15 метрів. Для нього використовується найперший водоносний шар, досить чистий, розташований над водонепроникною прошарком з глини.

Вода тут досить чиста завдяки фільтрації, якої вона піддається, піднімаючись знизу через піщані шари. Але вона суттєво відрізняється від води з артезіанської свердловини. перед вживанням її необхідно піддавати ретельному очищенню.

Крім того, зі свердловини її доводиться піднімати примусово, за допомогою механічних або навіть ручних насосів.

Санітарні норми

Як і з будь-яким автономним вододжерел, при облаштуванні цього колодязя необхідно дотримуватися всі санітарні правила. В першу чергу, вони не повинні розташовуватися близько до джерел забруднення: звалища, сміттєві і вигрібні ями.

Оптимально бажано розмістити ці об'єкти в протилежних частинах вашої садиби.

Тим більше що для колодязя не потрібно багато місця - його розміри дозволяють зробити його в будь-якому куточку. Свердловину цілком можна обладнати всередині госпбудівель або навіть в підвалі житлового будинку. Розташування оголовка такого колодязя в теплому приміщенні дасть можливість користуватися ним цілий рік, включаючи і зимовий час, не побоюючись його промерзання.

Пристрій абиссинского колодязя

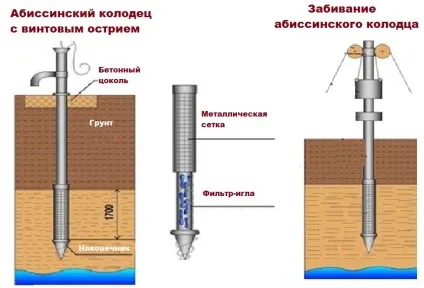

Такий колодязь є неглибоку і вузьку свердловину, всередині якої знаходиться толстостенная труба, оснащена на своєму кінці спеціальним фільтром-голкою.

Він виконує подвійну функцію: забезпечує проходження крізь грунт бурової колони, і грає роль спеціального фільтра при досягненні водоносного шару, не дозволяючи свердловині засмітитися.

Будівництво абиссинского колодязя

Матеріали та обладнання

Для будівництва такого колодязя нам буде потрібно бурова колона. Подібні свердловини зазвичай формують із сталевих міцних труб діаметром від дюйма до півтора. Герметичні нарізні сполучення надійно фіксують їх один з одним. Крок різьби повинен бути невеликий.

Для захисту місць з'єднання на ці відрізки надягають спеціальні муфти, товщиною трохи більше основної труби. Неодмінним елементом такої бурової колони є особливий фільтр-голка.

Чи можна виготовити обладнання своїми силами?

Можна, можливо. Робиться це за такою технологією:

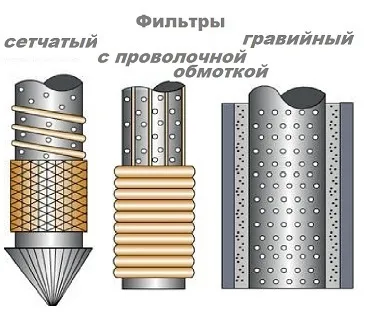

У міцній металевій трубі, з перетином як у основний колонки, проробляються п'ятиміліметровий отвори. Знаходяться вони в шаховому порядку, щоб цілісність труби була збережена максимально.
Уздовж цієї труби розташовані опорні стрижні, які виготовлені з металевого дроту. Їх призначення - створювати зазор між зовнішньою обмоткою і тілом труби.
Поверх згаданих стрижнів накручується металевий дріт, що має V-подібну форму. Весь цей вузол є первинним фільтром. Опорні стержні, корпус труби і намотана дріт зв'язується між собою за допомогою зварювання.
На кінець труби кріпиться наконечник у формі списи. Його зовнішній діаметр трохи більше діаметру самого фільтра. Завдяки цьому при русі крізь грунт конструкція фільтра не руйнується.

Ударне буріння абиссинского колодязя

Найпоширенішим типом пробивання абиссинского колодязя завжди вважалося ударне буріння:

Спочатку вибирається відповідне місце.
Потім там проробляється інсталяційний шурф, глибина якого складає півтора-два метри. Для цього можна використовувати навіть елементарний ручний бур. Шурф необхідний для досягнення стійкого становища колони на самому початковому етапі буріння.
Над зробленим шурфом встановлюється тринога, яку можна зробити з металевого куточка або дерев'яних міцних жердин.
Вгорі цієї триноги закріплюється гак, на який підвішується механічна або ручна лебідка або блок.

Що таке ударне буріння? Це повторювані послідовно удари спеціальної важкої бабкою по подбабку.

Остання являє собою циліндричну конструкцію, розміщену на самому верху бурової колони. Бурова колона занурюється в грунт, поступово до неї приєднуються додаткові коліна, за допомогою муфт і нарізного сполучення.

Методи буріння можна змінювати в міру проходження різних шарів грунту. Так як у різних верств різні характеристики, то замість голчастого можна використовувати гвинтовий бур або бур-ложку. Але щоб поміняти наконечник бура, доведеться витягти бурову колону.

Ударну дію здійснюється до того моменту, коли наконечник бура простромить піщаний водоносний шар і уткнется в нижче розташовану глиняну подушку, яка є водонепроникною. Зрозуміти, що бур виявився в районі водоносного шару, нескладно по поглинанню води трубою.

Коду фільтр-голка досягне водоносного шару, колодязь слід розгойдати. До оголовка свердловини потрібно приєднати насос, і під тиском подавати на глибину воду. Вона розмиває водоносні шари, і в районі фільтри утворюється порожнина, яку тут же заповнює вода. Заходи по розгойдування проводять у міру потреби, зазвичай один раз в декілька років.

Облаштування абиссинского колодязя

Після того, як роботи зі свердловиною завершені, споруда являє собою стирчить із землі трубу.

Для того щоб вона стала автономним і повноцінним джерелом водопостачання слід провести ряд робіт:

Засипаємо щебенем весь простір біля труби.
Поверх щебінки виготовляється відмосток: ця бетонна площадка розташовується трохи вище рівня грунту у свердловини.

Ця конструкція запобігатиме потраплянню до місця забору атмосферної вологи, а також захистить трубу від негативних зовнішніх впливів.

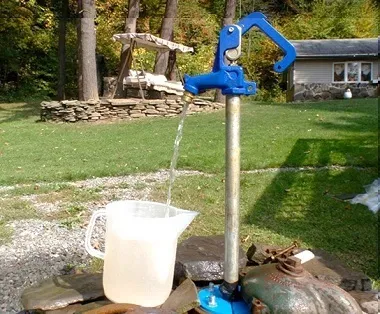

Підйом води з абиссинского колодязя може бути здійснений традиційним ручним насосом, встановленим на оголовке труби. Якщо ж ділянка електрифіковано, можна значно полегшити цю роботу. Глибина джерела зазвичай буває невелика, для підйому води досить поверхневого насоса. Його вхідний патрубок поміщається в трубу до рівня води. На закінчення шланга встановлюється спеціальна фільтруюча сітка.

Забезпечення цілорічної работиабіссінского колодязя

Якщо ви плануєте використовувати свою абіссінську свердловину постійно, то вона повинна бути відповідно облаштований. Низька температура у верхніх шарах землі є головною проблемою експлуатації свердловин і насосів в холодну пору. Вона може стати причиною поломки, як насосного обладнання, так і водопостачальних трубопроводів.

Щоб убезпечити трубопровід і гойдає насос від замерзання, їх необхідно розміщувати або в спеціальних ємностях - кесонах, або в приміщеннях з плюсовою температурою.

У ролі кесона може виступати заглиблене капітальна споруда (нижче за рівень промерзання грунту), або це може бути заглиблена конструкція з пластику або заліза, виконана в формі бочки.

Нижній край кесона повинен знаходитися нижче лінії промерзання грунту - на цьому ж рівні повинен знаходитися і трубопровід водопостачання житла. У кесона може бути додатковий шар, виготовлений з ущільнюючого матеріалу, що не боїться впливу грунтів. Сам трубопровід водопостачання може мати автономну систему опалення (з використанням кабелю, що гріє), або мати надійний утеплюючий шар.

Який висновок можна зробити на основі викладеного?

Самостійна споруда і безпосередньо колодязя, і необхідної для обслуговування інфраструктури під силу людям навіть з невеликими будівельними навичками.
Такий колодязь може стати джерелом автономного водопостачання будинку при порівняно низьких витратах.
Для побутових потреб вода може використовуватися без обробки, а для питної води її потрібно піддати додатковому очищенню.
