§ 19. Технічні засоби комп'ютерної графіки

Основні теми параграфа: монітор;

принципи роботи монітора;

як полукается кольорове зображення на екрані;

рідкокристалічні монітори;

пристрої введення зображення вкомпьютер.

У XIX столітті у Франц ії в ознік ла ті хніка ж Іво піс і, до ото-рую назвали пуантилізм: малюнок складався з різно-кольорових точок, які завдавав пензлем на полотно. Подібний прин -ціп використовується і в комп'ютерах. Точки на екрані комп'ю-тера збудовані в рівні ряди. Сукупність точкових рядків утворить графічне сітки у, або растр (рис. 4.8).

Одна точка носить назву «ві део п і до сель» (далі будемо вживати коротка назва - піксель). Слово «піксель» походить від англійського «picture ele ment» - елемент ри-Сунка. Чим густіше сітка пікселів на екрані, тим краще ка-кість зображення (див. Рис. 4.8). Розмір графічної сітки зазвичай представляється у формі твору числа точок в горизонтальній рядку на число рядків: М х N.

На сучасних моніторах використовуються, наприклад, та-кі розміри графічної сітки:

Розмір монітора характеризується довжиною діагоналі його екрана, вираженої в дюймах. 1 дюйм = 2, 54 см. Бувають монітори з діагоналлю 14, 15, 17 і більше дюймів.

Принципи роботи монітора

Існують монітори. засновані на різних фізичних принципах. Найпоширенішими є монітори на основі електронно-променевої трубки - ЕПТ-монітор и. На екрані такого монітора піксель утворюється л юм інесціру ющим речовиною, яке світиться під впливом променя, ис-пускаемого електронною гарматою. Такий промінь пробігає по по -рядку (сканує) все рядки сітки пікселів. При цьому він мо-дуліруется: на точки, які повинні світитися, падає, а на темних точках переривається (рис. 4 .9).

Оскільки після припинення впливу електронного променя на точку екрану її світіння швидко згасає т, то скані-вання періодично повторюється з високою частотою (75-85 разів в секунду і більше). При такій частоті наше зо-ня не помічає мерехтіння зображення.

Порівнюючи льно на комп'ютерах використовувалися чорно -бе-круглі монітор и. На чорно-білому екрані піксель, на який падає електронний промінь, світиться білим кольором. НЕОСВІТ-щенний піксель - чорна точка. При зміні інтенсив-ності електронного потоку виходять проміжні се-які тони (відтінки).

Як виходить кольорове зображення на екрані

Кожен піксель на кольоровому екрані - це сукупність трьох точок різного колір а: красног про, зеленого і Синега о. Ці точки розташовані так близько один до одного. що нам вони ка-жутся злилися в одну точку.

З сочетаніякрасного, зеленогоісінегоцветов складається вся барвиста палітра на екрані.

Електронна гармата кольорового монітора випускає три променя. Кожен промінь викликає світіння точки тільки одного кольору. Для цього в моніторі використовується спеціальна фоку -сіру ющая система.

Дедалі більшого поширення набувають ЖК-етичні монітори - РК-монітори, У порівнянні з елект-ронно-променевими моніторами вони значно менше за вагою, мають пласку форму. Поводження з РК-монітором менше втомлюються очі.

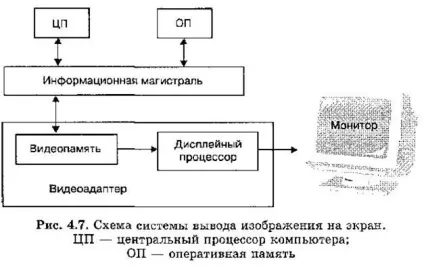

У ідеопамять і д ісплейний процесор

про стан кожного пікселя екрану.

Пристрої введення ізображеніяв комп'ютер

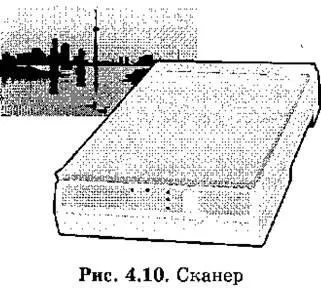

Монітор - це пристрій виведення зображення. А яким чином зображення можна ввести в комп'ютер? Для цього використовується сканер (рис. 4 .10).

За допомогою сканера в комп'ютер можна вводити текст. надрукований на аркуші паперу. Як було сказано в розділі 3, викорис чаплі спеціальну програму розпізнавання тексту, його зображення можна перетворити в текстовий формат.

Пікселі на екрані утворюють сітку з горизонтальних рядків і вертикальних стовпців. яка носить назву «раст р».

Розмір графічної сітки М * N визначає дозволяю-щую здатність екрану. від якої залежить якість изоб-ражения.

Використовуються два основних типи моніторів - на базі електронно-променевої трубки (ЕПТ) і рідкокристалічні (РК).

Цве т пікселя на коль ному екрані монітора формується з трьох базових кольорово в: червоного, зеленого і синього. З соче-вання цих трьох кольорів виходять всі інші фарби.

1. Що таке піксель? Що таке растр?

2. Як працює ЕПТ-монітор?

3.В чому пре майна ЖК-монітора в порівнянні з ЕПТ-моні-тором?

4. З яких трьох кольорів виходять все осталь ні фарби на кольоровому дисплеї?

7. Що таке дисплей йн ий процесор? Яку роботу він в иполняет?

8. Які пристрої використовуються для в вода зображення в комп'ютер?
