1 Опис верстата-качалки, технічні характеристики

1.1 Нафтові насосні установки (ШСНУ)

Припинення або відсутність фонтанування зумовило використання інших способів підйому нафти на поверхню, наприклад, за допомогою штангових свердловинних насосів. Цими насосами в даний час обладнано більшість свердловин. Дебіт свердловин - від десятків кілограм на добу до декількох тонн. Насоси опускають на глибину від декількох десятків метрів до 3000 м іноді до 3200 - 3400 м.

а) наземне обладнання - верстат-качалка (СК), обладнання гирла, блок управління;

б) підземне обладнання - насосно-компресорні труби (НКТ), штанги насосні (ШН), штанговий свердловинний насос (ШСН) і різні захисні пристрої, що поліпшують роботу установки в ускладнених умовах. [1]

Рісунок1.1 - Схема штанговий насосної установки

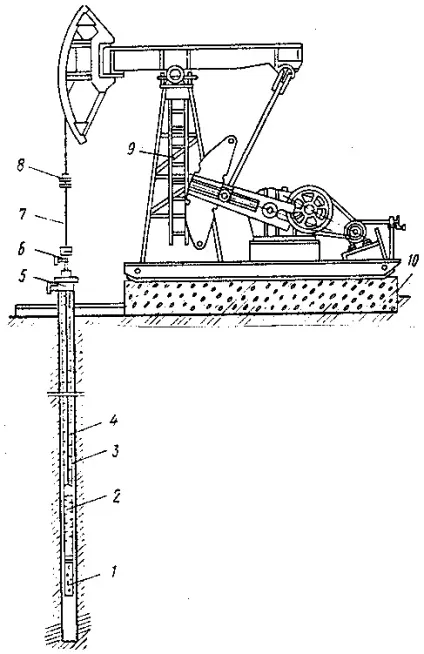

Нафтова глибинна насосна установка (рисунок 1.1) складається з свердловинного насоса 2 вставного або невставного типів, насосних штанг 4, насосно-компресорних труб 3, підвішених на планшайбе або в трубної підвісці 8 гирлової арматури, сальникового ущільнення 6, сальникового штока 7, верстата качалки 9 , фундаменту 10 і трійника 5. На прийомі свердловинного насоса встановлюється захисне пристосування у вигляді газового або пісочного фільтра 1.

1.2 Верстати-качалки

Верстат-качалка (рисунок 1.2), є індивідуальним приводом свердловинного насоса.

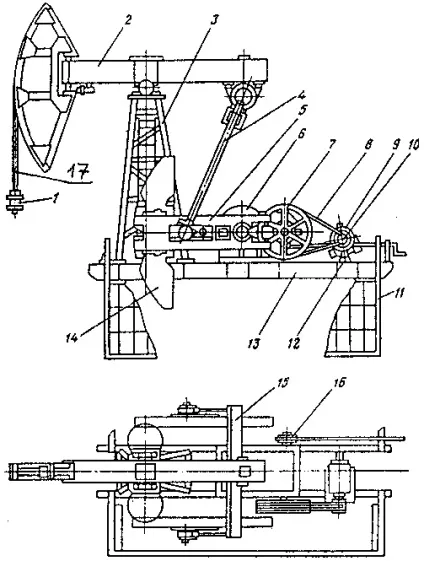

1 - підвіска гирлового штока; 2 - балансир з опорою; 3 - стійка; 4 - шатун; 5 - кривошип; 6 - редуктор; 7 - ведений шків; 8 - ремінь; 9 - електродвигун; 10 - провідний шків; 11 - огородження; 12 - поворотна плита; 13 - рама; 14 - противагу; 15 - траверса; 16 - гальмо; 17 - канатна підвіска.

Рісунок1.2 - Верстат-качалка типу СКД

Основні вузли верстата-качалки - рама, стійка у вигляді усіченої чотиригранної піраміди, балансир з поворотною головкою, траверса з шатунами, шарнірно-підвішена до балансира, редуктор з кривошипами і противагами. СК комплектується набором змінних шківів для зміни числа хитань, т. Е. Регулювання дискретне. Для швидкої зміни і натягу ременів електродвигун встановлюється на поворотній санчата.

Монтується верстат-качалка на рамі, яка встановлюється на залізобетонна підстава (фундамент). Фіксація балансира в необхідному (крайньому верхньому) положенні головки здійснюється за допомогою гальмівного барабана (шківа). Головка балансира відкидна або поворотна для безперешкодного проходу спускопод'емного і глибинного обладнання при підземному ремонті свердловини. Оскільки головка балансира здійснює рух по дузі, то для зчленування її з гирловим штоком і штангами є гнучка канатна підвіска 17 (рисунок 1.2). Вона дозволяє регулювати посадку плунжера в циліндр насоса для попередження ударів плунжера про всмоктуючий клапан або виходу плунжера з циліндра, а також встановлювати динамограф для дослідження роботи обладнання.

Амплітуду руху головки балансира (довжина ходу гирлового штока - 7 на малюнку 1.2) регулюють шляхом зміни місця зчленування кривошипа шатуном щодо осі обертання (перестановка пальця кривошипа в інший отвір). За один подвійний хід балансира навантаження на СК нерівномірна. Для врівноваження роботи верстата-качалки поміщають вантажі (противаги) на балансир, кривошип або на балансир і кривошип. Тоді урівноваження називають відповідно балансирним, кривошипним (роторним) або комбінованим.

Блок управління забезпечує управління електродвигуном СК в аварійних ситуаціях (обрив штанг, поломки редуктора, насоса, порив трубопроводу і так далі), а також самозапуск СК після перерви в подачі електроенергії.

Довгий час нашою промисловістю випускалися верстати-качалки типорозмірів СК. В даний час по ОСТ 26-16-08-87 випускаються шість типорозмірів верстатів-качалок типу СКД, основні характеристики наведені в таблиці 1.1.

Таблиця 1.1 Основні характеристики верстатів-качалок типу СКД

У шифрі, наприклад, СКД8 - 3.0-4000, зазначено Д - дезаксіальний; 8 - найбільша допустиме навантаження на головку балансира в точці підвісу штанг, помножена на 10 кН; 3.0 - найбільша довжина ходу гирлового штока, м; 4000 - найбільший допустимий крутний момент на відомому валу редуктора, помножений на 10-2 кН * м.

АТ «Мотовилихинские заводи» випускає привід штангового насоса гідрофікований ЛП - 114.00.000, розроблений спільно з фахівцями ВО «Сургутнафтогаз».

Моноблочна конструкція невеликої маси робить можливим його швидку доставку (навіть вертольотом) і установку без фундаменту (безпосередньо на верхньому фланці трубної головки) в самих важкодоступних регіонах, дозволяє здійснити швидкий демонтаж і проведення ремонту свердловинного обладнання.

Фактично безступінчасте регулювання довжини ходу і числа подвійних ходів в широкому інтервалі дозволяє вибрати найбільш зручний режим роботи і істотно збільшує термін служби підземного обладнання.

Верстати-качалки для тимчасової видобутку можуть бути пересувними на пневматичному (або гусеничному) ходу. Приклад - пересувний верстат-качалка «РОУДРАНЕР» фірми «Лафкін».
