Звіт по монтажу топки і облицювання топка «Камілла 700» і облицювання «сопрано»

Прийшов час для монтажу каміна на його законне місце. Це топка «Камілла 700» від компанії «Мета» - вона була придбана вже рік тому і терпляче чекає своєї черги. Була куплена в той час і облицювання «Сопрано». Будинок, в якому планується установка каміна, виконаний з дерев'яного бруса 18х18 - фундамент під камін - це монолітний бетон, розміром приблизно 1,20х2.

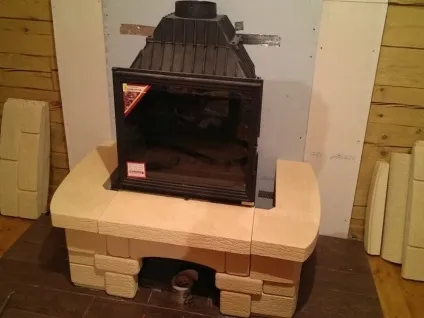

Основа конструкції зрозуміла по фотографіях. Тут є направляючі, базальтова плита 50 мм, суперізол 30 мм. На бетонну основу покладений керамограніт. Ці роботи були зроблений приблизно рік тому - і ось настала пора зайнятися топкою і облицюванням.

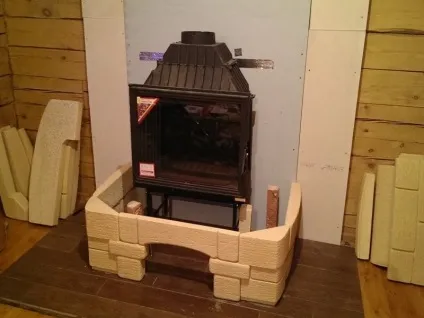

облицювання каміна

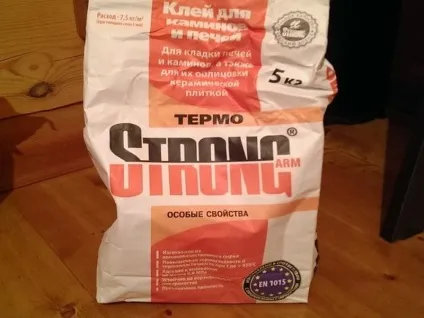

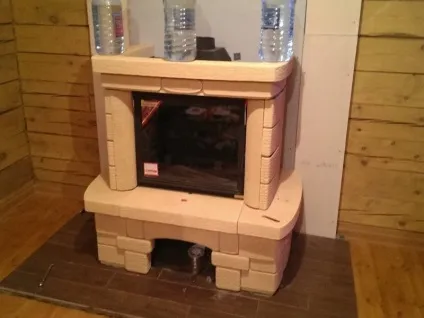

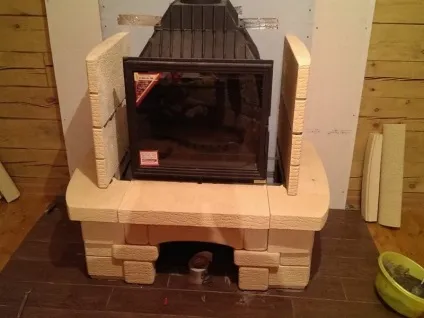

Для облицювання застосовувався клей «Стронг» для печей і камінів. Коли він трохи підсохне, можна оцінювати міцність. Потім фольгированная маніпулюють кріпитися між топкою і облицюванням - у міру виконання робіт будуть викладатися фотографії.

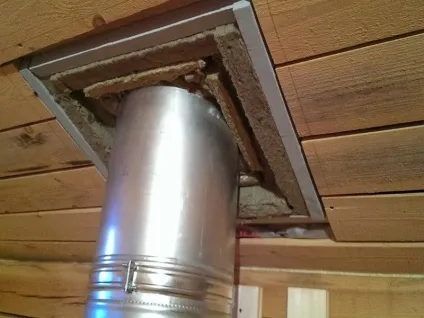

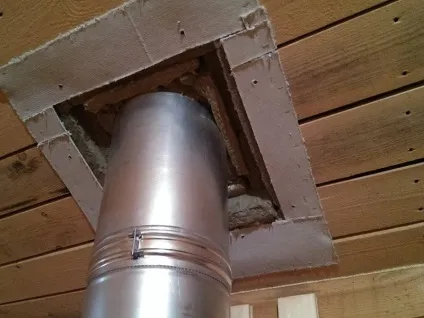

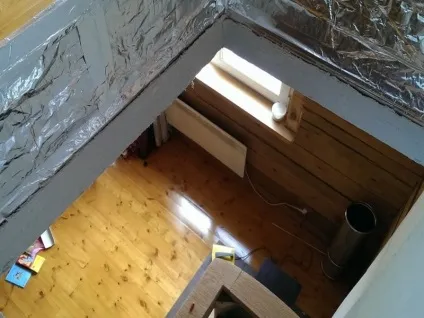

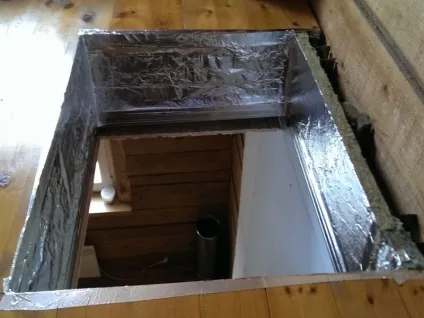

Прохід між першим і другим поверхом було вирішено конструювати з суперізола.

Суперізол - це один з кращих матеріалів для ізоляції, це плити з силікату кальцію. Їх робить привабливими для використання в пічному справі ще й ціна, тому вони часто застосовуються в якості матеріалу, який відгороджує горючі матеріали від печей.

Під час установки, виникло питання, навіщо взагалі потрібен шибер і яким чином він ставиться. Шибер є деталь, яка однією і іншою стороною влазить на трубу топки: якщо одягати широким кінцем, то він на трубі топки навіть трохи бовтається і притягувати хомутом потрібно - не зрозуміло. А якщо одягати вузьким кінцем, то пролазить він насилу. В результаті виявилося, що одягати потрібно широкої стороною (фланцем). Вузький фланець необхідний під хомут - з наступним ділянкою димоходу. Трубу після фланця необхідно підганяти під стельову оброблення за місцем - можливо, її доведеться ще й підрізати.

Всі виробники модульних димоходів із сталевого матеріалу за замовчуванням виробляють елементи для збірки по конденсату. Підсмоктування повітря відбувається в бік найменшого тиску, тобто всередину димоходу, а не назовні - враховується в даному випадку нормальна тяга в димоході. Наприклад, у димоходу «Вулкан» дуже щільна стиковка і фіксація хомутів - в результаті не буде ніяких непотрібних підсосів.

Відповідь надійшла від продавця в магазині: не потрібно ніяких перехідників - потрібно вузьким кінцем ставити і бажано развальцевать край. Нарешті всі питання з підключенням труби були вирішені, і були продовжені всі роботи.

Був вкорочена одностінна труба на 40 см - тепер все повинно бути нормально. Був підготовлений додатковий отвір у стелі для подальшого монтажу короба з суперізола. Був куплений ще й опорний кронштейн (його цінник - 6120 рублів). Надалі фольгированним базальтом була ізольована топка від облицювання. Постало питання по ізоляції облицювання. Чи є необхідність накладати ізоляцію на самий верхній елемент облицювання. Елемент є досить широким, і чи буде страшно залишити його саме так, як на фото.

З приводу труби - це тільки питання часу і якості труби, а саме - який шов, адже є кілька різновидів. Від великого навантаження може розійтися шов. Самим оптимальним є шов, який повністю проварені, немає ніякого нахлеста і фальцювання. Опорник в даному випадку річ дуже гідна - тільки дуже дорога. Скотч алюмінієвий теж застосовується тут. В даному випадку ці плити на опорні елементи спираються і враспор з натягом вставляються.

Герметик в місці з'єднання топки з шибером зовсім не врятує. Збірні каміни хороші тим, що як би не зробити - вони все одно будуть працювати не одне десятиліття. Вата в цьому випадку незручна тим, що працювати з нею без належного досвіду - це значить шкодити своєму здоров'ю. У роботі з нею є дуже багато нюансів у виконанні. Заклеїти звичайним алюмінієвим скотчем буде недостатньо - необхідно ще правильно зробити і в потрібних місцях. У роботі з ватою головне - це повітряні зазори, щоб покриття вати не перегріватися, а також не руйнувалося. Стрічка алюмінієва, до відома, здатна витримати до 300 градусів.

Короб з суперізола

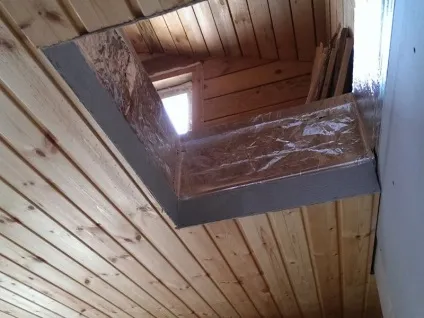

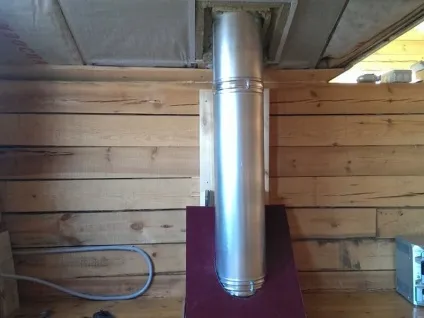

Труба в результаті була вирівняна за рівнем. Був зібраний каркас короби з відсіченням. Залишилося тепер дочекатися, коли з даху зійде сніг і можна буде продовжувати монтаж труби. Вийшла пряма труба на всьому протязі. Загальна висота труби вийшла 4,5-5 метрів. Крім першого елемента - це шифер на топці, все буде зібрано по конденсату. У зв'язку з тим, що труба є прямою, чистити її планується з даху. І, відповідно, не була передбачена ревізія. У лазні йде чистка - ніяких проблем немає. Тут планується робити також. Чи не був зроблений вентиляційний зазор. Але зате був закріплений до стінки профіль на 50 мм - в нього були вкладені базальтові плити товщиною 50, а потім до профілю були зовні закріплений суперізол 30 мм. Відстань від топки до суперізола становить 150-180 мм. Цих робіт повинно вистачити, але якщо потім піч буде довго кочегарити, потрібно поглядати на температуру в перший час на дереві за топкою. Дуже шкода, що не передбачено розсіювання тепла між шарами - за нормами потрібно 25 см від розсіюється приладу тримати такі горючі матеріали, як дерево. Але швидше за все, якщо не буде сильних перетопок, то все буде добре.

Мінімальна відстань від суперізола має становити 150 мм, від дерева - 230 мм.

Тепер питання про профіль для гіпсокартону - профіль точно не вийде посадити на клей. Можна спробувати вкласти в профіль ізоляцію або якимось чином спробувати ізолювати весь профіль.

Одне добре - з усадкою будинку проблем не буде, так як вдома 5 років. Зрозуміло, що при змінах температур трохи буде «гуляти», але ряд чи це критично.

Суперізолу вистачить і 5 мм, щоб хрустнуть. Було б прикро потім все переробляти - так як все-таки зараз є ймовірність, що «гульне» і не зможе витримати. Така тема, як установка димоходу, обговорювалася неодноразово. У багатьох зібрані димоходи подібним чином, а на запах креазота мало, хто скаржиться. Ризик в даному випадку зрозумілий, але переробляти не хочеться. Якщо будуть проблеми з запахом, значить мені не пощастило: доведеться все розбирати і переробляти.

Вихід на дах

У вихідні за планом - вихід на дах. Найголовнішою проблемою тут є те, як кріпити конус до фартуху - листу оцинковки. На зображенні вони з'єднані, а в реальності постачальник продає і конус, і фартух окремо.

Конус необхідно злегка повернути. Якщо кут нахилу даху дуже сильно відрізняється від стандартного, то потрібно зробити маленькі дірки наскрізь через фланець конуса і через плоский лист - по всьому периметру конуса, і також саморізами. Саморізи було б правильним відшукати з нержавійки або для металевих профілів. Якщо взяти універсальні оцинковані 4,2х15 мм, то буде провертатися кожен другий. Хід дій повинен бути наступним: після того, як димар виведений вище покрівлі на потрібну висоту, варто надіти на нього лист і конус, і спробувати приміряти. Його потрібно відрегулювати, так як він буде потім стояти на покрівлі. Варто зробити розмітку на аркуші - в яке становище встав конус. Далі потрібно спуститися і з'єднати їх між собою. Для цього можна застосовувати клепки, саморізи або покрівельні саморізи. Після цього вийшла конструкція знову піднімається на дах, одягається на димохід, а також фіксується до покрівельного матеріалу. Поверх покрівлі варто обов'язково надіти «спідницю». Всі місця, що викликають сумніви, чи варто промазати герметиком - вологостійким і температуростойкостью.

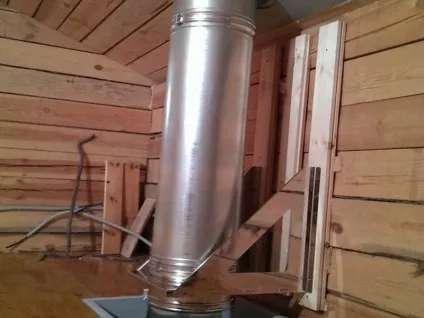

Наступні кілька днів пройшли в працях - по монтажу опорного кронштейна, перенесенню стропіли, а також виведенню димоходу через дах і установці дахової оброблення. Основні етапи робіт видно на фотографіях. Залишилося ще також всередині приміщення з ізоляцією труби від стіни закінчити - і можна проводити пробну розпалювання. Дахова оброблення збиралася на покрівельні саморізи, попередньо засверліваясь. Периметр оброблявся герметиком - «спідниця» теж була посаджена на герметик.

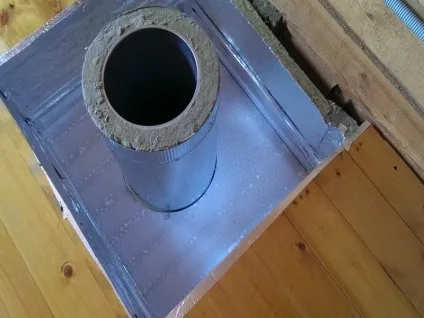

Далі - на мансарді були зашиті дошкою проллети з суперізола, потім з дерева і листа жерсті була зроблена прошарок з негорючого картону. Потім був заздалегідь підготовлений лист жерсті, який зараз займає своє законне місце. В даному місці все що залишилося - це ізолювати трубу від стіни базальтовими плитами і зашити все це в короб.

Була проведена пробна топка - кімната наповнилася легким серпанком. Топка в результаті обгорає і досить відчутно. Дуже цікаво, скільки буде тривати таке. В іншому камін - це дуже здорово. Вся установка коштує витрачених на неї сил і часу. Споглядання живого вогню є ні з чим незрівняним заняттям.

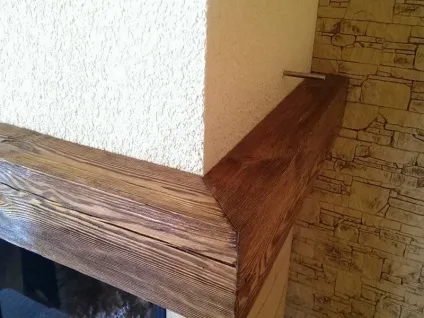

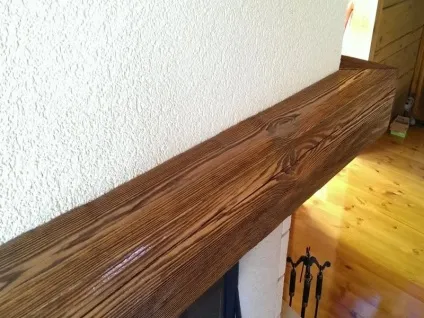

Останні доробки: короб був закритий суперізолом, грунтовка - це «бетон-контакт», потім була проведена шпаклівка на «Короїд» - попередньо була використана його колеровка - трохи жовтувата. Далі було вирішено зробити дерев'яну балку над каміном. Проста деревина - це дуже нудно. Перший раз в житті було спробувати зробити брашірованіе деревини.

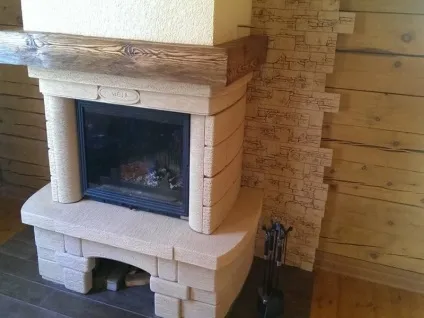

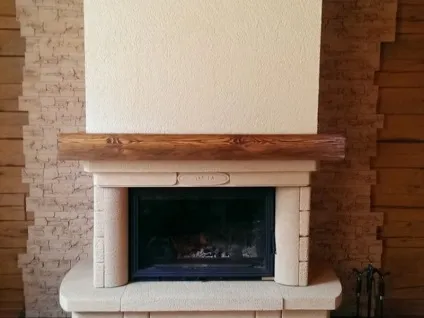

Вийшло і зробити і задню стінку. Вона була також прогрунтована «бетон-КОНТАК», потім же гіпсова плитка у вигляді штучного кам'яного моноліту лягла на поліуретановий клей. Поки роботи закінчені, але далі хочеться зробити ще невелику балку - з брашірованіе у стелі. Була зроблена і балка під стелею через деякий час - такого ж кольору і текстури, що і над топкою. Камін в результаті набуває більш-менш завершений вигляд. Єдине, що не дуже подобається - це порожнеча центральній частині короба. Туди можна повісити годинник або картину.

Ще хочеться зробити зручну засувку шибера - хочеться підтримувати єдиний стиль з каміном і балками. Можна знайти гарну звичайну дверну ручку. Все-таки шибер має свої важливі призначення. Камін є тією ж вентиляцією і витяжкою в будинку, шибером же можна відтік повітря добре регулювати. Інтенсивність горіння при регулюванні шибером повністю змінюється, а також змінюється і полум'я, тому регулюючи шибер, ми змінюємо картинку полум'я за склом топки. У лазні, наприклад, шибер майже не потрібен, але для каміна має сенс користуватися ним.

В результаті можна сказати, що результат повністю влаштовує. Тепла від топки в 14 кВт для будинку в 110 квадратних метрів вистачає цілком. Головне опалення на конвекторах, камін в першу чергу планувався для естетичного задоволення. Запахів ніяких зайвих не відчувається - подальша експлуатація покаже, наскільки все було зроблено вірно.
